Назначение разъёма 2РМДТ42Б45Г5В1В

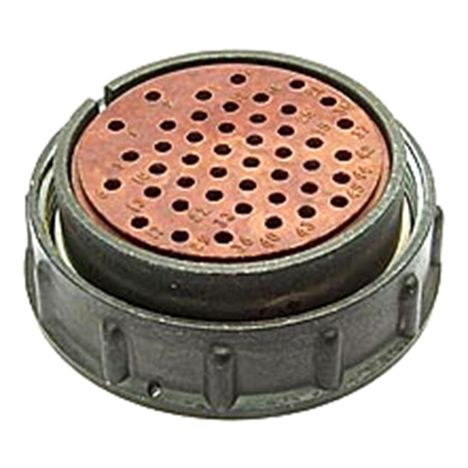

Разъём 2РМДТ42Б45Г5В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для объёмного монтажа внутри электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМД и применяется там, где требуется надёжное электрическое соединение при воздействии широкого спектра внешних факторов.

Конструктивно разъём выполнен в виде блочной розетки с обозначением «Б», что указывает на способ установки и характер сочленения. Всеклиматическое исполнение «В» и категория размещения 2.1 позволяют использовать соединитель в различных климатических зонах, включая районы с тропическим климатом.

Подтверждённые технические особенности

Основные параметры соединителя подтверждены технической документацией предприятия-изготовителя и приведены ниже.

• Условный размер корпуса — 42;
• Тип сочленения — резьбовое;
• Количество контактов — 45;
• Диаметр контакта — 1,5 мм;
• Покрытие контактов — серебряное, обеспечивающее высокую проводимость и защиту от коррозии;
• Максимальное рабочее напряжение — до 700 В;
• Ток на одиночный контакт — от 5 до 15 А в зависимости от условий эксплуатации;
• Сопротивление контакта — не более 2,5 мОм;
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, кратковременно до плюс 150 градусов Цельсия;
• Ресурс сочленений-расчленений — 500 циклов;
• Наработка — не менее 1000 часов.

Соединитель устойчив к вибрационным нагрузкам в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, к ударам с ускорением до 5000 метров на секунду в квадрате, к воздействию повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, а также к пониженному атмосферному давлению до 133 Па.

Конструкция и монтаж

Разъём предназначен для внутреннего объёмного монтажа. Резьбовое сочленение обеспечивает механическую фиксацию и стабильный электрический контакт при вибрациях и ударах. Блочная розетка рассчитана на установку в составе блоков и стоек радиоэлектронной аппаратуры. Технический чертёж серии 2РМДТ иллюстрирует вид спереди, сбоку и в разрезе, показывая габариты и внутреннее устройство корпуса.

Условия применения

Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Область использования охватывает радиоэлектронную аппаратуру, измерительные приборы и промышленное оборудование, эксплуатируемое в сложных климатических условиях. Тропикоустойчивое исполнение и всеклиматическая категория размещения 2.1 допускают работу при повышенной влажности, пониженном давлении и значительных перепадах температуры.

Год выпуска в карточке товара указан как 2017. Изготовитель — завод «Элекон». Артикул изделия — 50186.
