Назначение и область применения

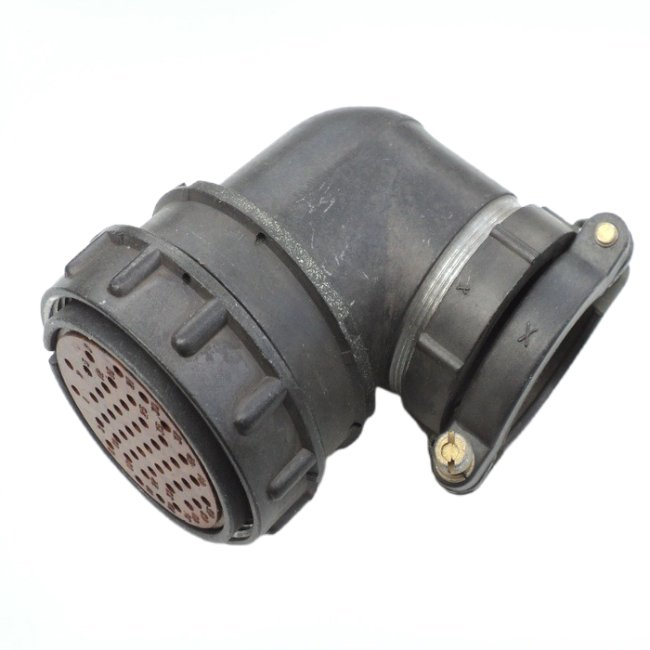

Разъём 2РМДТ42Б45Г5В1В — это цилиндрический низкочастотный электрический соединитель общего назначения, относящийся к серии 2РМДТ. Изделие выполняет роль блочной приборной розетки и предназначено для внутреннего объемного монтажа в составе радиоэлектронной аппаратуры, измерительных комплексов, систем управления и бортового оборудования. Соединитель рассчитан на коммутацию электрических цепей постоянного и переменного тока низкой частоты.

Благодаря резьбовому сочленению и фиксации сочлененного положения разъём обеспечивает надёжное механическое соединение с ответной вилкой, что исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Изделие подходит для применения в условиях, где требуется стабильный электрический контакт при значительных перепадах температуры и повышенной влажности.

Конструкция и технические особенности

Условный размер корпуса соединителя составляет 42, что соответствует диаметру посадочного отверстия около 42 мм. Исполнение блочное, с резьбовым сочленением. Контакты выполнены извлекаемыми, монтаж производится обжимкой или пайкой в объемном варианте, что упрощает замену отдельных контактов и ремонтопригодность изделия.

Климатическое исполнение «В» указывает на пригодность разъёма к работе в условиях повышенной влажности и температурных перепадов, включая тропическое исполнение. Рабочий температурный диапазон охватывает значения от примерно минус 60 °C до плюс 100 °C, при этом допускаются кратковременные перегревы до плюс 150 °C при смене температур.

Изделие выдерживает вибрационные нагрузки в диапазоне до 1000 Гц с ускорениями порядка 490–1000 м/с², а также одиночные удары, что характерно для соединителей, применяемых в бортовой и наземной радиоэлектронной аппаратуре.

Электрические параметры

• Максимальное рабочее напряжение амплитудное — до 560–700 В в зависимости от конкретного типономинала.
• Максимальный ток на один контакт — 5 А, при этом допустимая суммарная нагрузка на весь соединитель ограничена по общему тепловыделению блока.
• Рабочая частота цепи — до 3 МГц, что допускает применение для постоянного и переменного тока низкой частоты.
• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.

Надёжность и материалы контактов

Контакты имеют покрытие серебром или золотом, что обеспечивает низкое переходное сопротивление порядка единиц миллиом и высокую стойкость к окислению. Это особенно важно при длительной эксплуатации в условиях повышенной влажности и перепадов температур.

Типовой ресурс соединителя составляет порядка 500 сочленений–расчленений, наработка — не менее 1000–5000 часов, а срок сохраняемости достигает 15–25 лет в зависимости от методики испытаний и условий хранения.

Комплектация и хранение

В базовую комплектацию входит сам разъём 2РМДТ42Б45Г5В1В. Извлекаемые контакты поставляются в составе изделия и монтируются обжимкой или пайкой. Упаковка обеспечивает защиту от механических повреждений и воздействия влаги во время транспортировки.

Хранение рекомендуется осуществлять в отапливаемых складских помещениях с естественной вентиляцией при температуре окружающего воздуха от плюс 5 °C до плюс 40 °C и относительной влажности не более 80 процентов. При соблюдении указанных условий сохраняемость изделия соответствует заявленному сроку.

Разъём поставляется в количестве, соответствующем каталожной позиции 2020(2021) 5: 20 штук, что удобно для комплектации производственных партий аппаратуры и формирования складского резерва.
