Назначение соединителя 2РМДТ42Б45Г5В1В

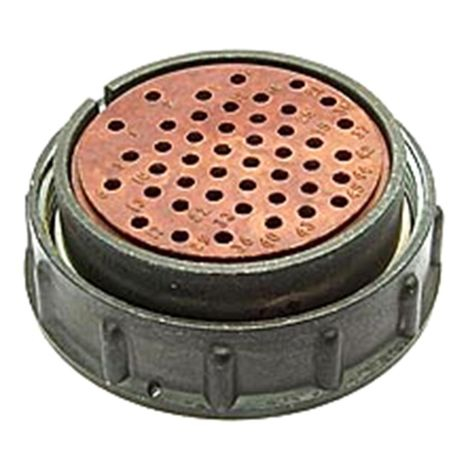

2РМДТ42Б45Г5В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель производства завода «Элекон». Изделие предназначено для соединения длинных электрических цепей общего назначения в радиоэлектронной и радиотехнической аппаратуре. Конструкция рассчитана на эксплуатацию в условиях вибрации, ударов и экстремальных температур, что делает соединитель применимым в составе ответственных узлов, где требуется надёжная коммутация при сохранении работоспособности в сложной внешней среде.

По исполнению это блочная розетка с 45 контактами, типоразмером корпуса 42, резьбовым соединением и климатическим исполнением В — всеклиматическим. Тропикоустойчивое исполнение дополнительно подтверждает пригодность изделия для работы в условиях повышенной влажности и характерных для тропического климата воздействий.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме, принятой для соединителей типа 2РМДТ. Ниже приведено значение каждого элемента обозначения.

• 2РМДТ — тип соединителя: цилиндрический низкочастотный.
• 42 — условный размер корпуса.
• Б — блочный (приборный) корпус без левой резьбы.
• 45 — количество контактов.
• Г — розетка.
• 5 — сочетание контактов.
• В — покрытие контактов серебром.
• 1 — теплостойкость до 100 °С.

Таким образом, полное обозначение 2РМДТ42Б45Г5В1В однозначно описывает конструктивное исполнение, число контактных пар, тип корпуса, вид покрытия контактов и температурный класс изделия.

Основные технические характеристики

Соединитель выдерживает рабочую температуру от минус 60 до плюс 100 °С, при этом предусмотрена смена до плюс 150 °С. Максимальное напряжение составляет 560–700 В, ток на контакт — до 5 А. Сопротивление контакта не превышает 2,5 мОм для контакта диаметром 1,5 мм, сопротивление изоляции — не менее 1000–5000 МОм. Ресурс изделия — 500 сочленений-расчленений.

Устойчивость к механическим и климатическим воздействиям подтверждается следующими параметрами: вибрация в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, пониженное давление до 133 Па. Совокупность этих характеристик обеспечивает стабильную работу соединителя в жёстких условиях эксплуатации.

Применение и особенности эксплуатации

Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей общего назначения. Блочный корпус без левой резьбы позволяет использовать розетку в качестве приборной части разъёма, а резьбовое соединение обеспечивает механическую фиксацию ответной части и надёжный электрический контакт.

Ключевые эксплуатационные особенности:

1. Всеклиматическое исполнение и тропикоустойчивость допускают применение в условиях повышенной влажности и перепадов температур.
2. Серебряное покрытие контактов способствует стабильному переходному сопротивлению при длительной работе.
3. Диапазон рабочих температур от минус 60 до плюс 100 °С с кратковременным повышением до плюс 150 °С расширяет область применения изделия.
4. Устойчивость к вибрации, ударам и пониженному давлению позволяет использовать соединитель в подвижной и высотной аппаратуре.

Соединитель 2РМДТ42Б45Г5В1В относится к категории 2РМД, имеет артикул 2807 и предназначен для оснащения аппаратуры, где требуется сочетание компактного цилиндрического корпуса, большого числа контактов и стойкости к внешним воздействиям.
