2РМДТ42Б45Г5В1БВ

Цена:

350 ₽

Технические характеристики

Соединители 2РМДТ42Б45Г5В1БВ 5

Соединители 2РМДТ42Б45Г5В1БВ — это электрические низкочастотные цилиндрические негерметичные разъемы, предназначенные для соединения длинных электрических цепей. Они широко используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Основные характеристики:

Типоразмер : 42 мм.
Количество контактов : 45.
Часть соединителя : розетка (обозначение "Г").
Сочетание контактов : Все контакты имеют диаметр 1,5 мм (обозначение "5").
Покрытие контактов : Серебро (обозначение "В").
Максимальная температура окружающей среды : До +100°C.
Корпус : Блочный без левой резьбы (обозначение "Б").

Технические параметры:

Максимальное рабочее напряжение: до 560 В или 700 В в зависимости от источника.
Максимальная токовая нагрузка на один контакт: до 5 А.
Сопротивление изоляции: не менее 1000 МОм.

Применение и особенности:

Эти разъемы подходят для использования в различных климатических условиях благодаря всеклиматическому исполнению. Они рассчитаны на работу при температурах от -60°C до +100°C и могут выдерживать значительные механические нагрузки, включая вибрации и удары. Разъемы серии 2РМДТ часто используются с кабельными ответными частями для обеспечения надежного подключения электрических цепей.

Для правильного выбора ответной части необходимо учитывать тип корпуса — блочный или кабельный — чтобы обеспечить совместимость между ними.

Описание

2РМДТ42Б45Г5В1БВ

Соединитель 2РМДТ42Б45Г5В1БВ: надёжное решение для многоконтактных цепей

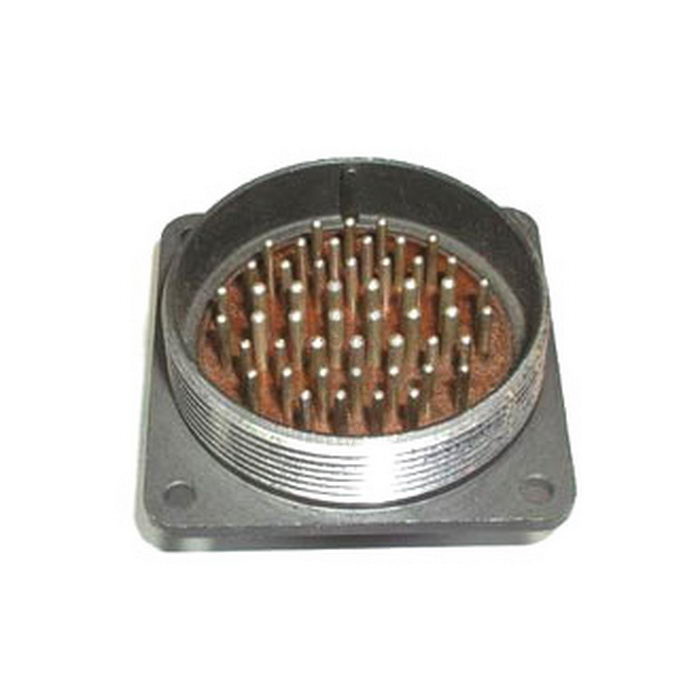

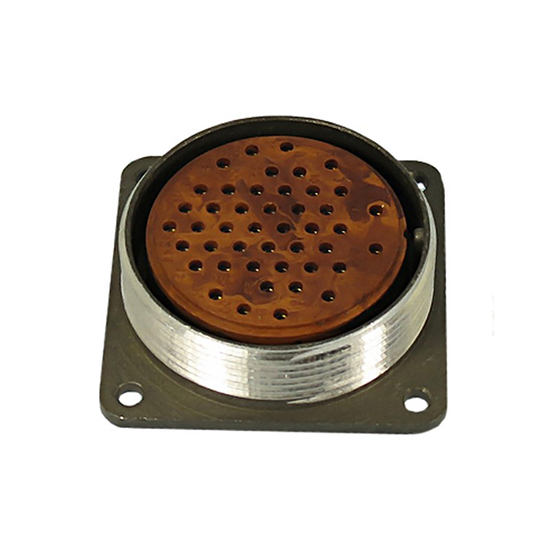

2РМДТ42Б45Г5В1БВ — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на применение в аппаратуре, где требуется компактно и надёжно подключить большое количество электрических цепей. Исполнение представляет собой блочную розетку с резьбовой фиксацией сочленённого положения и 45 контактами.

Разъём используется для внутри- и межблочного монтажа в радиоэлектронной, радиотехнической, измерительной, промышленной и специальной аппаратуре. Серия рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц.

Конструкция и маркировка

Основу конструкции составляет цилиндрический корпус типоразмера 42 с контактной схемой 45/5 : в соединителе установлено 45 контактов диаметром 1,5 мм. Резьбовое сочленение предотвращает случайное расстыковывание при вибрациях и механических воздействиях, а одношпоночная поляризация исключает ошибочную ориентацию частей разъёма при подключении.

Маркировка 2РМДТ42Б45Г5В1БВ указывает на принадлежность к линейке цилиндрических соединителей 2РМДТ, размер корпуса 42, контактную схему на 45 контактов, блочное исполнение и климатическое исполнение «В». В конструкции применяются извлекаемые контакты, что упрощает обслуживание жгута и замену отдельных контактных элементов при ремонте.

Основные технические параметры

Параметр	Значение
Тип изделия	Низкочастотный цилиндрический соединитель, розетка блочная
Количество контактов	45
Диаметр контактов	1,5 мм
Тип фиксации	Резьбовой
Поляризация	Одношпоночная
Рабочие цепи	Постоянный и переменный ток частотой до 3 МГц
Максимальное рабочее напряжение	До 560 / 700 В в зависимости от исполнения и условий нормирования
Допустимый ток на контакт	До 5 А
Суммарный ток на соединитель	До 187 А
Сопротивление изоляции	Не менее 1000–5000 МОм в нормальных климатических условиях
Рабочая температура	От −60 до +100 °C
Ресурс сочленений-расчленений	До 500 циклов
Минимальная наработка	От 1000 до 5000 ч в зависимости от применяемой нормативной документации и варианта исполнения

Приведённые параметры относятся к изделиям семейства 2РМДТ42 с контактной схемой 45/5; окончательные требования для конкретного применения следует сверять с паспортом, ТУ и конструкторской документацией на парное изделие.

Преимущества применения

Ключевое преимущество 2РМДТ42Б45Г5В1БВ — высокая плотность коммутации: 45 электрических цепей размещаются в одном разъёмном соединении. Это помогает сократить число отдельных клеммных и штекерных соединений, упростить компоновку аппаратуры и сделать монтаж более организованным.

Для эксплуатации в сложных условиях важны следующие свойства:

Резьбовая фиксация повышает устойчивость соединения к вибрации и ударам.
Контактная группа рассчитана на передачу токов до 5 А на отдельную цепь.
Температурный диапазон от −60 до +100 °C позволяет использовать разъём в оборудовании с сезонными и технологическими перепадами температуры.
Извлекаемые контакты делают удобнее ремонт и перекоммутацию жгутов.
Контактные покрытия на основе серебра или золота применяются для снижения переходного сопротивления и повышения стабильности электрического контакта.

Области использования

Соединитель 2РМДТ42Б45Г5В1БВ востребован в системах, где требуется многоконтактное разъёмное подключение кабельных жгутов к корпусам приборов и блоков. Типовые направления применения включают:

Системы автоматики и управления.
Контрольно-измерительную аппаратуру.
Радиоэлектронные и радиотехнические комплексы.
Промышленные шкафы, модули и приборные панели.
Испытательное оборудование.
Транспортную, энергетическую и специальную технику.

При подборе ответной части необходимо проверить соответствие типа соединителя, схемы расположения контактов, диаметра контактов, способа монтажа, электрических параметров и условий эксплуатации. Для сохранения заявленных характеристик особенно важны правильная подготовка проводников, соблюдение технологии обжима либо пайки — в зависимости от конкретного исполнения — и контроль момента затяжки резьбового соединения.
