Назначение соединителя 2РМДТ39КУН22Ш5В1В

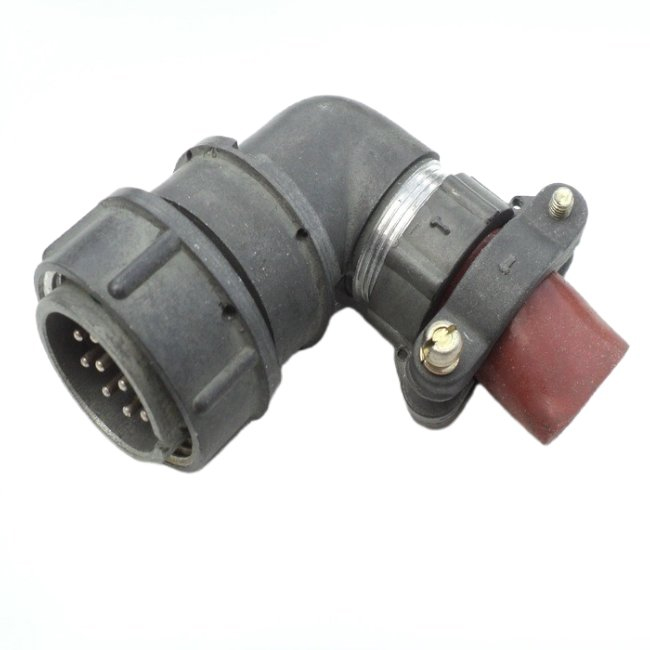

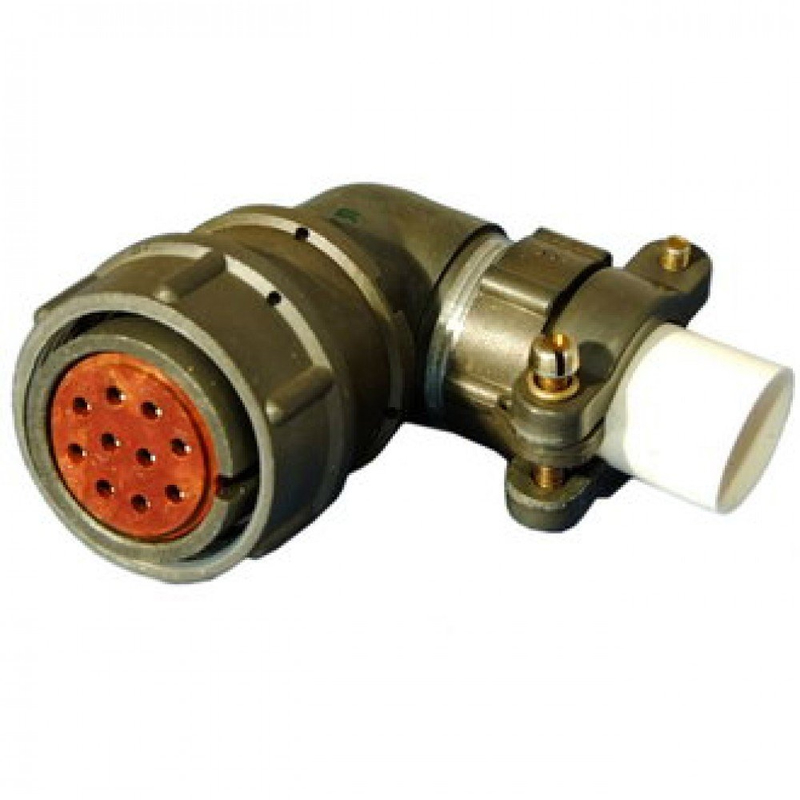

Соединитель 2РМДТ39КУН22Ш5В1В производства Элекон (артикул 50183) — это низкочастотный цилиндрический разъём серии 2РМ, предназначенный для соединения и разъединения электрических цепей в радио- и электронной аппаратуре общего и специального назначения. Данный тип разъёма применяется для коммутации цепей постоянного и переменного тока частотой до единиц мегагерц при напряжении 560 или 700 В в зависимости от конкретного варианта исполнения.

Разъём относится к категории 2РМД и выпускается в тропикоустойчивом исполнении, что позволяет использовать его в узлах и блоках радиоэлектронной аппаратуры, работающей в наземных, бортовых и тропикоустойчивых условиях, в том числе во всеклиматическом исполнении «В».

Подтверждённые технические особенности

Маркировка изделия несёт полную информацию о его конструкции. «2РМДТ» означает низкочастотный цилиндрический тропикоустойчивый разъём с резьбовым соединением, «39» — типоразмер, «КУН» — вид и способ крепления, «22» — количество контактов, «Ш5» — тип контактов, «В1В» — всеклиматическое исполнение.

• Максимальный рабочий ток на один контакт — около 8 А, суммарный ток на весь соединитель — порядка 146 А.
• Максимальное рабочее напряжение — 560 В постоянного тока или 700 В переменного (амплитудное значение).
• Сопротивление контактов обычно не превышает 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ, что обеспечивает хорошую высокочастотную характеристику и низкие потери.
• Резьбовое сочленение рассчитано на многократные соединения и разъединения — порядка нескольких сотен циклов.
• Длительная сохраняемость — до 15 лет.
• Рабочий диапазон температур окружающей среды — примерно от минус 60 до плюс 100 °C.
• Допускается повышенная влажность — до 98 % при температуре плюс 40 °C, а также пониженное атмосферное давление.

Применение и конструктивные особенности

Соединитель используется в составе узлов и блоков радиоэлектронной аппаратуры, эксплуатируемой в сложных климатических и атмосферных условиях. Благодаря всеклиматическому исполнению и тропикоустойчивой конструкции он пригоден для работы при повышенной влажности и пониженном атмосферном давлении, что характерно для наземной и бортовой техники.

Разъём выполняется как вилка или розетка и предназначен для монтажа на прибор или на кабель. Конструкция предусматривает возможность экранирования и фиксации положения резьбовой гайкой. Резьбовое сочленение обеспечивает надёжный механический контакт и сохранение целостности электрических соединений при вибрационных и ударных нагрузках.

Ключевые параметры для подбора

1. Количество контактов — 22.
2. Тип контактов — Ш5.
3. Типоразмер корпуса — 39.
4. Вид и способ крепления — КУН.
5. Исполнение — всеклиматическое В1В.
6. Производитель — Элекон.

При выборе соединителя следует учитывать, что конкретные значения предельного напряжения зависят от варианта исполнения, поэтому для точного согласования с параметрами аппаратуры необходимо руководствоваться эксплуатационной документацией производителя.
