2РМДТ39КУН22Ш5В1В 2026г «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМДТ39КУН22Ш5В1В — это цилиндрический низкочастотный соединитель вилка. Он выпускался в период 2015–2026 годов и предназначен для внутреннего монтажа в электрических цепях постоянного и переменного тока до 3 МГц. ?

Условное обозначение

Тип: 2РМДТ (цилиндрический разъем).
Размер корпуса: 39.
Корпус: кабельный (КУН).
Количество контактов: 22 (сочетание Ш5).
Покрытие: серебро (В).
Теплостойкость: 100°C.
Климатическое исполнение: всеклиматическое (В).

Основные характеристики

Соединитель рассчитан на токовую нагрузку до 8 А на контакт и суммарно до 146 А, с максимальным рабочим напряжением 560 В (700 В амплитуда). ?
Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. ?
Рабочий диапазон температур: от -60°C до +100°C, с возможностью смены от +180°C до -60°C. ?

Условия эксплуатации

Выдерживает вибрацию до 5000 Гц с ускорением 490 м/с?, акустический шум до 170 дБ и механические удары до 5000 м/с?. ?
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. ?
Максимальное сечение проводов — 1 мм?. ?

Описание

Назначение соединителя

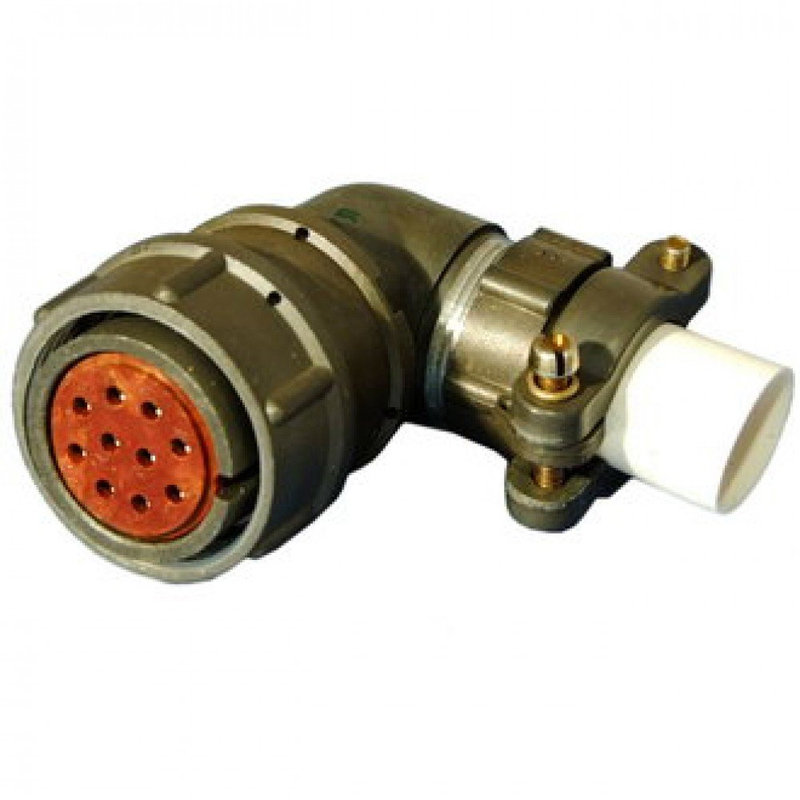

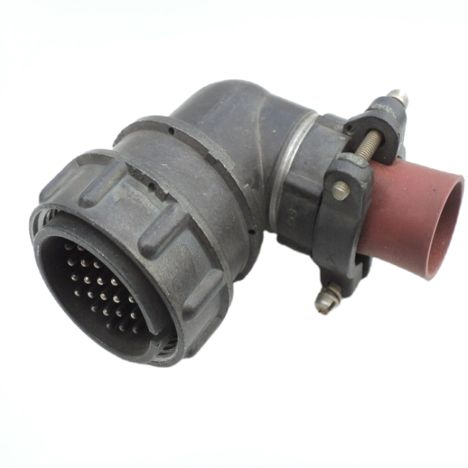

2РМДТ39КУН22Ш5В1В «5» — цилиндрический низкочастотный соединитель, выполненный в виде вилки. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется компактное и надёжное штепсельное соединение с большим числом контактов, стойкое к воздействию внешних факторов.

Расшифровка условного обозначения

Маркировка изделия построена по стандартной схеме и содержит полную информацию о конструкции и исполнении разъёма.

2РМДТ — тип изделия: цилиндрический низкочастотный соединитель серии 2РМДТ.
39 — размер корпуса.
КУН — исполнение корпуса кабельное, угловое, негерметичное.
22 — количество контактов в сочетании Ш5.
В — покрытие контактов: серебро.
1 — теплостойкость до 100 градусов Цельсия.
В — всеклиматическое климатическое исполнение.
«5» — приёмка по соответствующей категории качества.

Основные технические характеристики

Соединитель рассчитан на токовую нагрузку до 8 А на контакт и суммарно до 146 А. Максимальное рабочее напряжение составляет 560 В, амплитудное значение достигает 700 В. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие допускает смену температур от плюс 180 до минус 60 градусов Цельсия. Максимальное сечение подключаемых проводов — 1 квадратный миллиметр.

Условия эксплуатации и ресурс

Изделие устойчиво к воздействию вибрации с частотой до 5000 Гц и ускорением 490 метров на секунду в квадрате, к акустическому шуму до 170 дБ и к механическим ударам с ускорением до 5000 метров на секунду в квадрате. Минимальная наработка составляет 1000 часов, а количество циклов сочленения и расчленения — 500.

Применение

Благодаря всеклиматическому исполнению, серебряному покрытию контактов и широкому диапазону рабочих температур соединитель востребован в радиоэлектронной аппаратуре, приборах и системах, эксплуатируемых в тяжёлых условиях. Он подходит для внутреннего монтажа в составе кабельных сборок, блоков и стоек, где необходимо передавать сигналы и питание одновременно по 22 цепям. Год выпуска, указанный в характеристиках, — 2026. Приёмка «5» подтверждает соответствие изделия установленным требованиям по данной категории.
