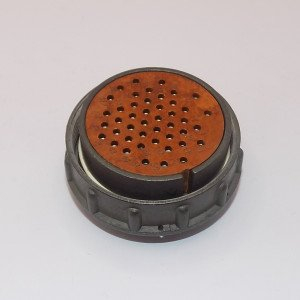

2РМДТ39КУН22Г5В1В 2017г Элекон

Цена:

3250 ₽

В наличии: 10 шт.

Производитель: Элекон

Технические характеристики

2РМДТ39КУН22Г5В1В — это розетка кабельная из серии цилиндрических разъемов 2РМДТ производства Элекон, предназначенная для монтажа внутри оборудования и работы в электрических цепях постоянного и переменного тока до частоты около 3 МГц.

Общее количество контактов в соединителе — 22, тип контактов «гнездо», круглый корпус; разъем относится к ряду моделей 2РМДТ с 22‑контактным исполнением.
Токовая нагрузка: до 8 А на один контакт, суммарная токовая нагрузка на весь соединитель — около 146 А.
Максимальное рабочее напряжение — порядка 560 В постоянного или 700 В амплитудного; электрическая прочность изоляции — примерно 1850–2300 В при заданных условиях.

Сопротивление отдельного контакта — не более 2,5 мОм, что обеспечивает низкие потери и нагрев при работе.
Емкость между соседними контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм, что делает разъем пригодным для применений с требованиями к низким паразитным параметрам.

Максимальное сечение подключаемых проводов — до 1 мм², монтаж осуществляется объемным способом пайкой.
Разъем рассчитан на 500 циклов сочленения–расчленения, минимальный срок сохраняемости — 15 лет; тип исполнения — всеклиматическое (буква «В»), что обеспечивает работу в широком диапазоне температур и влажности, в том числе при резких перепадах.

Этот разъем используют для внутреннего объемного монтажа в радиоэлектронной аппаратуре, ИИ, измерительных и промышленных системах, где требуется надежное соединение с относительно высокими токами и жесткими требованиями к вибрации и ударным нагрузкам.

Описание

Назначение

2РМДТ39КУН22Г5В1В — кабельная розетка из серии цилиндрических разъёмов 2РМДТ производства Элекон. Изделие предназначено для объёмного монтажа внутри оборудования и работы в электрических цепях постоянного и переменного тока на частотах примерно до 3 МГц. Разъём применяют там, где требуется надёжное электрическое соединение при относительно высоких токах и повышенных требованиях к стойкости к вибрации и ударным нагрузкам.

Подтверждённые особенности

Конструктивно разъём выполнен в круглом корпусе; общее число контактов — 22, тип контактов — «гнездо». Монтаж проводов осуществляется объёмным способом пайкой, максимальное сечение подключаемых проводов — до 1 мм².

Основные электрические параметры:

токовая нагрузка — до 8 А на один контакт, суммарная нагрузка на соединитель — около 146 А;
максимальное рабочее напряжение — порядка 560 В постоянного тока или 700 В амплитудного значения;
электрическая прочность изоляции — примерно 1850–2300 В при заданных условиях;
сопротивление отдельного контакта — не более 2,5 мОм;
ёмкость между соседними контактами — не более 6 пФ;
сопротивление изоляции — не менее 5000 МОм.

Низкое переходное сопротивление контактов снижает потери и нагрев при работе, а малая межконтактная ёмкость и высокое сопротивление изоляции делают разъём пригодным для применений с жёсткими требованиями к паразитным параметрам.

Ресурс изделия — 500 циклов сочленения–расчленения, минимальный срок сохраняемости — 15 лет. Исполнение всеклиматическое (буква «В» в обозначении), что обеспечивает работу в широком диапазоне температур и влажности, в том числе при резких перепадах.

Применение

Розетка используется для внутреннего объёмного монтажа в радиоэлектронной аппаратуре, измерительных системах и промышленных устройствах. Она подходит для цепей с относительно высокими токами, где важны стабильность контактного соединения и стойкость к механическим воздействиям — вибрации и ударам.

Модель относится к ряду 2РМДТ с 22-контактным исполнением и входит в категорию 2РМ. При подборе следует учитывать тип контактов («гнездо»), способ монтажа пайкой и допустимое сечение проводов до 1 мм².

Условия эксплуатации и ограничения

Рабочая частота цепей — примерно до 3 МГц.
Ток на контакт — не более 8 А; суммарная токовая нагрузка — около 146 А.
Напряжение — до 560 В постоянного тока или 700 В амплитудного значения.
Монтаж — только объёмный, пайкой, с проводами сечением до 1 мм².

Комплектация и сведения об изделии

Артикул изделия — 50182, производитель — Элекон, год — 2017. Иные сведения о комплектации, сертификатах и гарантии в предоставленных данных отсутствуют.
