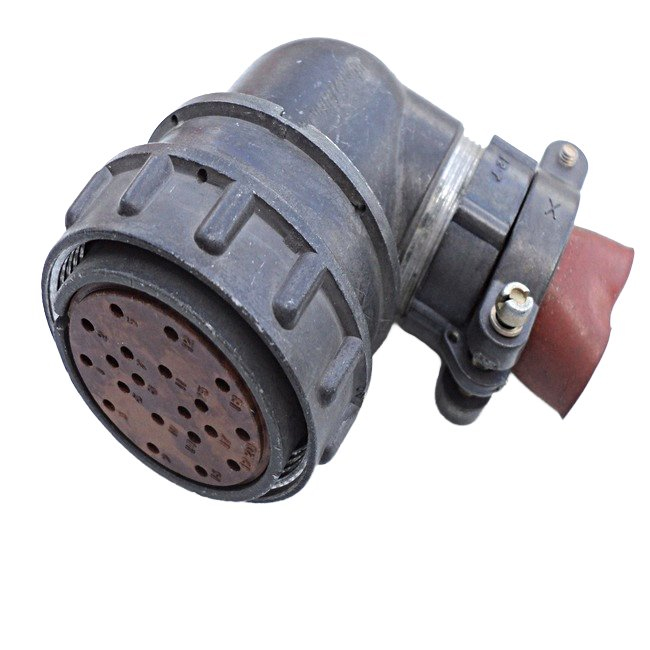

2РМДТ39КУН22Г5В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМДТ39КУН22Г5В1В — это низкочастотный цилиндрический электрический соединитель, произведённый заводом « Элекон» в период 2015–2026 годов (с маркировкой «5», без заводской плёнки, с паспортом).
Он относится к серии 2РМДТ, предназначенной для кабельного монтажа ( розетка с прямым патрубком и неэкранирующей гайкой).

Производитель

завод « Элекон» выпускал такие соединители по техническим условиям ГЕО.364.140ТУ в климатическом исполнении УХЛ.

Тип и конструкция

Многопозиционная поляризация изолятора — 5 позиций, общее число контактов — 22, покрытие контактов — серебро.
Сочленение резьбовое с одношпоночной поляризацией корпусов.

Характеристики

Тип соединителя: Низкочастотный, цилиндрический, кабельный.
Конструкция: Розетка (гнездо) с прямым патрубком и неэкранированной гайкой, обеспечивающая надёжное крепление кабеля и простую установку.
Количество контактов: 22 контакта, позволяющих передавать множество сигналов или умеренные токи.
Покрытие контактов: Серебро, обеспечивающее низкое контактное сопротивление, высокую электропроводность и хорошую коррозионную стойкость.
Механизм сочленения: Резьбовое сочленение с одношпоночной поляризацией корпусов гарантирует надёжное и виброустойчивое соединение, а также исключает возможность неправильного подключения.
Поляризация: 5-позиционная поляризация изолятора предотвращает ошибочное соединение аналогичных разъёмов.
Климатическое исполнение: УХЛ (умеренный и холодный климат) — разработан для эксплуатации в широком диапазоне температур и влажности, характерных для большинства регионов.
Надёжность: Высокая механическая прочность и устойчивость к внешним воздействиям, соответствующая требованиям промышленных и специализированных применений.

Применение

Соединители серии 2РМДТ, включая модель 2РМДТ39КУН22Г5В1В, благодаря своим высоким эксплуатационным характеристикам, надёжности и способности работать в сложных условиях, широко применяются в следующих областях:

Промышленное оборудование: В автоматизированных системах управления, станках с ЧПУ, контрольно-измерительной аппаратуре, роботизированных комплексах, где требуется стабильное и долговечное соединение.
Авиационная и космическая техника: Для бортовой аппаратуры, систем связи и управления, так как соответствуют строгим требованиям к надёжности, вибро- и ударостойкости.
Военная техника: В различных системах военной аппаратуры и спецтехники, что подтверждается производством по техническим условиям ГЕО.364.140ТУ, характерным для изделий военного назначения.
Транспорт: В железнодорожном транспорте, автомобилестроении (спецтранспорт), судостроении для систем сигнализации, управления двигателем, освещения и другой бортовой электроники.
Энергетика: В оборудовании для распределения электроэнергии, системах защиты и автоматизации на подстанциях и промышленных объектах.
Радиоэлектронная аппаратура: В стационарных и переносных радиостанциях, телекоммуникационном оборудовании, устройствах передачи данных, требующих низкочастотных подключений.

Описание

Назначение соединителя 2РМДТ39КУН22Г5В1В

2РМДТ39КУН22Г5В1В — это низкочастотный цилиндрический электрический соединитель кабельного монтажа, предназначенный для коммутации электрических цепей в составе промышленного, транспортного и специального оборудования. Изделие выпущено заводом «Элекон» по техническим условиям ГЕО.364.140ТУ в климатическом исполнении УХЛ, что определяет его пригодность для эксплуатации в условиях умеренного и холодного климата.

Модель относится к серии 2РМДТ и представляет собой розетку с прямым патрубком и неэкранирующей гайкой. Такое исполнение обеспечивает надёжное крепление кабеля и удобство монтажа на объекте. Соединитель применяется там, где требуется стабильная передача сигналов и умеренных токов через многоконтактный разъём.

Конструкция и подтверждённые особенности

Конструкция изделия рассчитана на многократное сочленение и расчленение без потери качества контакта. Ниже перечислены характеристики, подтверждённые данными о товаре.

Тип соединителя: низкочастотный, цилиндрический, кабельный.
Исполнение: розетка (гнездо) с прямым патрубком и неэкранированной гайкой.
Общее число контактов: 22.
Поляризация изолятора: 5 позиций.
Покрытие контактов: серебро.
Механизм сочленения: резьбовое соединение с одношпоночной поляризацией корпусов.
Климатическое исполнение: УХЛ.
Технические условия: ГЕО.364.140ТУ.
Маркировка: «5», без заводской плёнки, с паспортом.
Период выпуска: 2015–2026 годы.

Серебряное покрытие контактной группы обеспечивает низкое контактное сопротивление, высокую электропроводность и коррозионную стойкость. Резьбовое сочленение с одношпоночной поляризацией корпусов гарантирует виброустойчивость соединения и исключает возможность неправильного подключения. Пятипозиционная поляризация изолятора дополнительно предотвращает ошибочное соединение аналогичных разъёмов между собой.

Эксплуатационные свойства

Соединитель рассчитан на работу в составе ответственных систем, где важны механическая прочность и устойчивость к внешним воздействиям. Климатическое исполнение УХЛ допускает эксплуатацию в широком диапазоне температур и влажности, характерных для большинства регионов. Конструкция розетки с прямым патрубком упрощает ввод кабеля и его фиксацию.

Области применения

Благодаря совокупности эксплуатационных характеристик соединители серии 2РМДТ, включая модель 2РМДТ39КУН22Г5В1В, востребованы в следующих направлениях.

Промышленное оборудование: автоматизированные системы управления, станки с числовым программным управлением, контрольно-измерительная аппаратура, роботизированные комплексы.
Авиационная и космическая техника: бортовая аппаратура, системы связи и управления, где предъявляются повышенные требования к надёжности, вибро- и ударостойкости.
Военная техника: различные системы военной аппаратуры и спецтехники, что согласуется с выпуском по техническим условиям ГЕО.364.140ТУ.
Транспорт: коммутация цепей в составе транспортного оборудования.

Таким образом, 2РМДТ39КУН22Г5В1В представляет собой многоконтактный кабельный соединитель повышенной надёжности, пригодный для ответственных применений в промышленности, на транспорте и в специальной технике.
