Назначение разъёма 2РМДТ39КУЭ22Ш5В1В

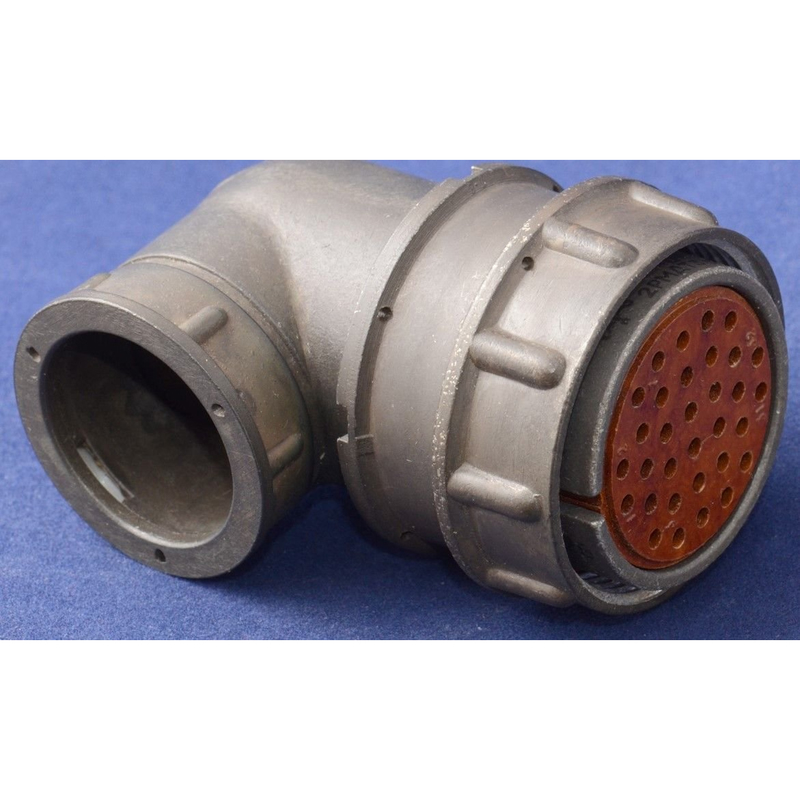

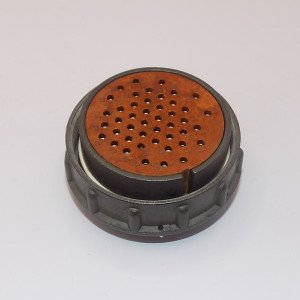

Разъём 2РМДТ39КУЭ22Ш5В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 мегагерц. Изделие относится к серии 2РМДТ — линейке цилиндрических разъёмов, широко применяемых в военной и промышленной технике.

Основное назначение разъёма — обеспечение надёжного электрического соединения между кабельными и приборными частями в составе сложных электротехнических комплексов. Конструкция рассчитана на эксплуатацию в жёстких условиях, включая повышенные вибрационные и климатические нагрузки.

Расшифровка маркировки

Обозначение 2РМДТ39КУЭ22Ш5В1В является составным и содержит информацию о ключевых параметрах изделия. Ниже приведена расшифровка каждого элемента.

• 2РМДТ — серия цилиндрических низкочастотных разъёмов.
• 39 — типоразмер; диаметр корпуса составляет около 42 миллиметров.
• К — кабельная часть (ответная часть для монтажа на кабель).
• У — угловой патрубок для ввода кабеля.
• Э — наличие гайки для экранированного кабеля.
• 22 — количество контактов.
• Ш — вилка (штыревая часть соединителя).
• 5 — сочетание контактов: все контакты одного диаметра, равного 1 миллиметру.
• В — покрытие контактов серебром.
• 1В — исполнение по теплостойкости с верхней рабочей температурой 100 градусов Цельсия.

Подтверждённые технические особенности

Разъём имеет блочный (приборный) корпус цилиндрической формы. Контакты выполнены диаметром 1 миллиметр, их количество — 22. Покрытие контактной группы — серебро, что обеспечивает стабильное переходное сопротивление и коррозионную стойкость.

Монтаж разъёма объёмный, выполняется пайкой. Сочленение с ответной частью резьбовое, ресурс соединений достигает 500 циклов. Изделие является экранированным и негерметичным. Исполнение — всеклиматическое.

Основные электрические и эксплуатационные параметры

• Рабочий ток на один контакт — до 36 ампер.
• Максимальное рабочее напряжение — 700 вольт.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Частотный диапазон коммутируемых цепей — до 3 мегагерц.
• Вид монтажа — объёмный, пайкой.
• Тип сочленения — резьбовой.

Применение

Благодаря совокупности характеристик разъём 2РМДТ39КУЭ22Ш5В1В применяется в военной и промышленной технике, где требуется надёжное соединение в жёстких условиях эксплуатации. Он подходит для кабельного и приборного монтажа.

Угловой патрубок и гайка для экранированного кабеля делают изделие удобным для организации кабельных вводов с экранированием, что особенно важно в системах с повышенными требованиями к электромагнитной совместимости. Серебряное покрытие контактов и широкий температурный диапазон позволяют использовать разъём в составе ответственных узлов, работающих при значительных токах и в условиях переменных климатических воздействий.

Всеклиматическое исполнение и способность выдерживать до 500 циклов сочленения определяют применимость разъёма в аппаратуре, требующей периодического подключения и отключения кабельных линий без потери качества электрического контакта.
