Назначение соединителя

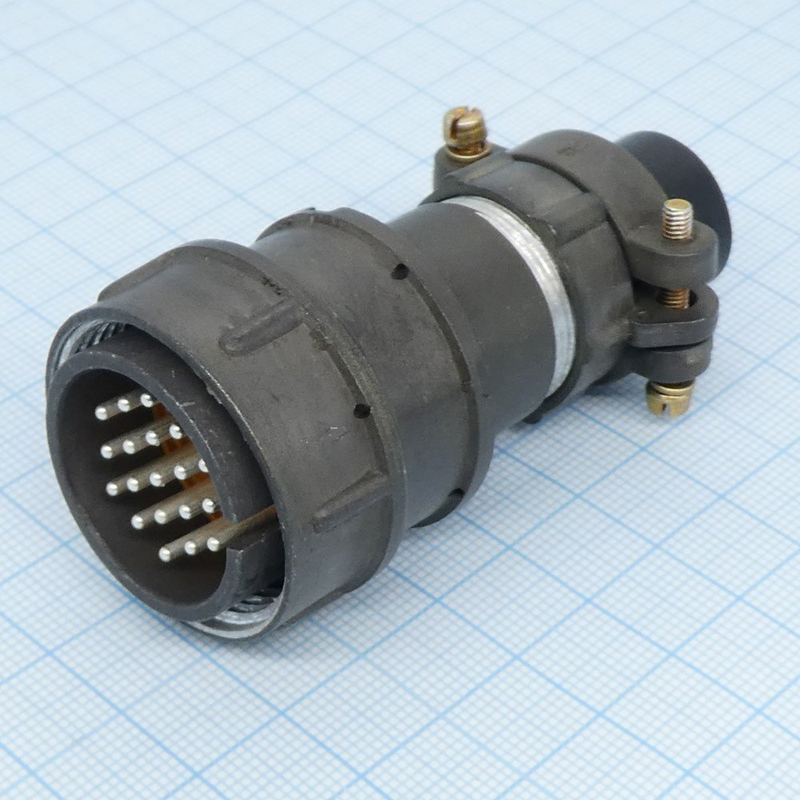

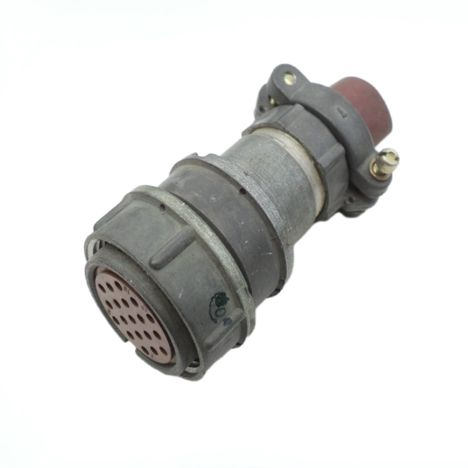

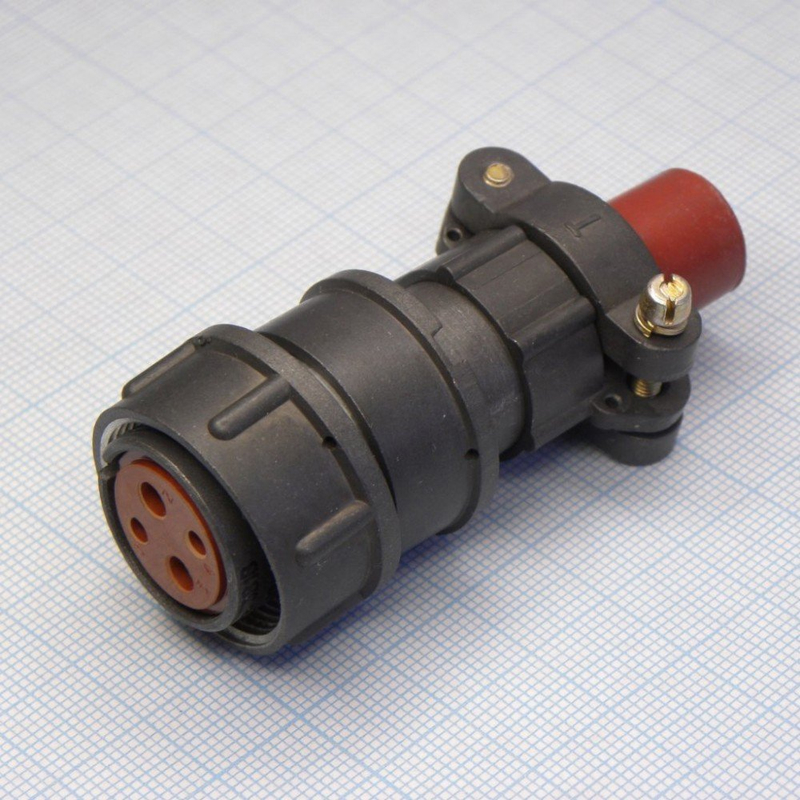

2РМДТ39КПН22Ш5В1В «ОС» представляет собой цилиндрический низкочастотный соединитель ручного соединения с внутренним объемным монтажом. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надежное электрическое соединение при воздействии сложных эксплуатационных факторов.

Маркировка «ОС» в обозначении товара указывает на особо стойкое исполнение. Сочетание «Ш5В1В» соответствует всеклиматическому исполнению с определенными покрытиями и конструкцией. Категория товара — 2РМД. Артикул изделия — 2791.

Подтвержденные технические характеристики

Электрические и механические параметры соединителя обеспечивают его работу в жестких условиях. Ниже перечислены основные подтвержденные характеристики.

• Количество контактов — 22, диаметр каждого контакта составляет 1,5 мм.
• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на одиночный контакт — до 8 А.
• Сопротивление контактов — не более 0,0025 Ом.
• Материал контактов — серебро.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 2300 В при рабочем напряжении 700 В.
• Рабочая частота цепей — постоянный и переменный ток частотой до 3 МГц.

Устойчивость к внешним воздействиям

Соединитель рассчитан на повышенную температуру окружающей среды до +100 °C. Он выдерживает линейное ускорение до 2000 м/с². Механические удары многократного действия достигают 1000 м/с², одиночные удары — до 5000 м/с².

Минимальная наработка изделия составляет 1000 часов. Количество циклов сочленения и расчленения — до 500. Приемка товара оформлена по варианту «ОС». Год выпуска, указанный в характеристиках, — 2026.

Применение

Благодаря совокупности характеристик соединитель востребован в ответственных областях техники. Среди направлений применения указаны авиация и судостроение. Также изделие используется в аксиометрах, гиромоторах, датчиках давления и другом оборудовании, где необходимо надежное соединение в сложных условиях эксплуатации.

Внутренний объемный монтаж и ручное соединение упрощают сборку и обслуживание узлов, а особо стойкое всеклиматическое исполнение позволяет применять соединитель при воздействии температуры, ускорений и ударов. Совокупность 22 контактов, рабочего напряжения до 700 В и тока до 8 А на контакт делает изделие пригодным для построения силовых и сигнальных цепей в составе комплексных систем.

Изделие поставляется под наименованием 2РМДТ39КПН22Ш5В1В «ОС» и артикулом 2791 в категории 2РМД. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и комплектации поставки не приводятся.
