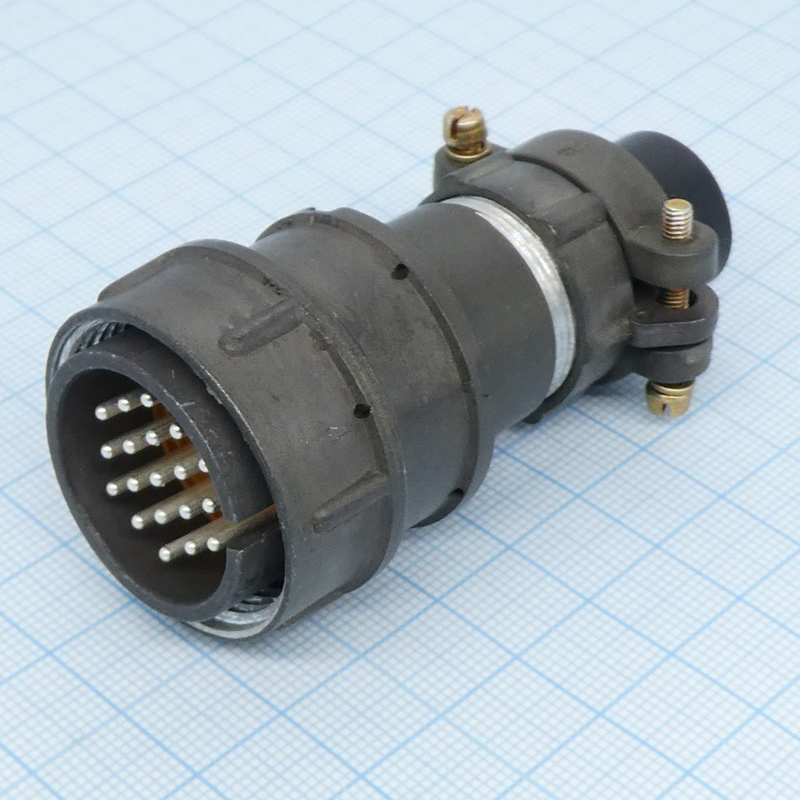

Назначение соединителя 2РМДТ39КПН22Ш5В1

Соединитель 2РМДТ39КПН22Ш5В1 представляет собой цилиндрический низкочастотный тропикоустойчивый разъем с резьбовой фиксацией сочлененного положения. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении 560 или 700 В в зависимости от типономинала.

Разъем применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Благодаря всеклиматическому исполнению и тропикоустойчивой конструкции он подходит для эксплуатации в условиях повышенной влажности, воздействия плесневых грибков и других неблагоприятных факторов окружающей среды.

Подтвержденные особенности конструкции

Изделие относится к категории 2РМД и выпускается в кабельном исполнении. Все нижеперечисленные параметры подтверждены данными о товаре и не требуют дополнительных уточнений.

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 39.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 22.
• Часть соединителя: вилка.
• Обозначение сочетания контактов: 5.
• Покрытие контактов: серебро.
• Теплостойкость: 100 градусов Цельсия.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Способ монтажа: пайкой.
• Монтаж: внутренний.

Применение и совместимость

Соединители серии 2РМДТ состоят из двух частей: розетки и вилки. Обе части могут быть как приборными, так и кабельными. Приборная часть может изготавливаться без патрубков или с прямыми патрубками, а кабельная часть — без патрубков, с прямыми или угловыми патрубками.

Данный экземпляр является вилкой кабельного исполнения с прямым патрубком и гайкой для неэкранированного кабеля. Соединение с ответной частью осуществляется посредством резьбовой фиксации, а одношпоночная поляризация корпусов исключает неправильное сочленение. Монтаж контактов выполняется пайкой, что обеспечивает надежный электрический контакт.

Соединители серии 2РМДТ предназначены для работы с экранированными или неэкранированными кабелями, при этом меняется только вид концевой гайки патрубка. Применение серебряного покрытия контактов снижает переходное сопротивление и повышает стабильность работы при частотных и токовых нагрузках.

Условия эксплуатации

Изделие рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры при температуре до 100 градусов Цельсия. Всеклиматическое исполнение и тропикоустойчивое исполнение позволяют использовать разъем в регионах с жарким и влажным климатом, а также в условиях, где предъявляются повышенные требования к стойкости к внешним воздействиям.

Разъем не является герметичным, поэтому его не следует применять в условиях прямого воздействия жидкости или избыточного давления. Для защиты от влаги и механических повреждений рекомендуется использовать штатные ответные части серии 2РМДТ с соответствующим типом патрубка и гайки.
