2РМДТ39КПЭ22Ш5В1В: герметичный разъём для ответственных соединений

Разъём 2РМДТ39КПЭ22Ш5В1В относится к серии круглых электрических соединителей, предназначенных для создания надёжных разъёмных соединений в аппаратуре, работающей в условиях вибраций, перепадов температур, повышенной влажности и механических нагрузок. Такие изделия применяются там, где требуется стабильная передача питания, сигналов управления и измерительных цепей при ограниченном пространстве монтажа.

Маркировка 2РМДТ указывает на принадлежность изделия к семейству герметичных цилиндрических разъёмов. Конструкция включает кабельную часть с прямым вводом, штыревые контакты и элементы, обеспечивающие защиту контактной группы от внешних воздействий. Исполнение 22Ш5 определяет компоновку контактных гнёзд, а индекс В1В уточняет вариант исполнения изделия в рамках серии.

Назначение разъёма

2РМДТ39КПЭ22Ш5В1В используется для соединения кабельных жгутов с блоками, панелями, корпусами приборов и распределительными устройствами. Разъём обеспечивает многоконтактное подключение, позволяя передавать несколько независимых электрических цепей через единый компактный узел.

Основные области применения:

• авиационная и транспортная техника;

• промышленная автоматика;

• измерительное и испытательное оборудование;

• системы связи и телеметрии;

• приборостроение;

• энергетическое оборудование;

• мобильные и стационарные комплексы специального назначения;

• шкафы управления, распределительные панели и кабельные сборки.

Благодаря цилиндрической форме корпуса и резьбовому соединению разъём устойчив к осевым и вибрационным нагрузкам. Это особенно важно для оборудования, в котором случайное размыкание контактов может привести к нарушению управления, потере сигнала или отказу функционального узла.

Конструктивные особенности

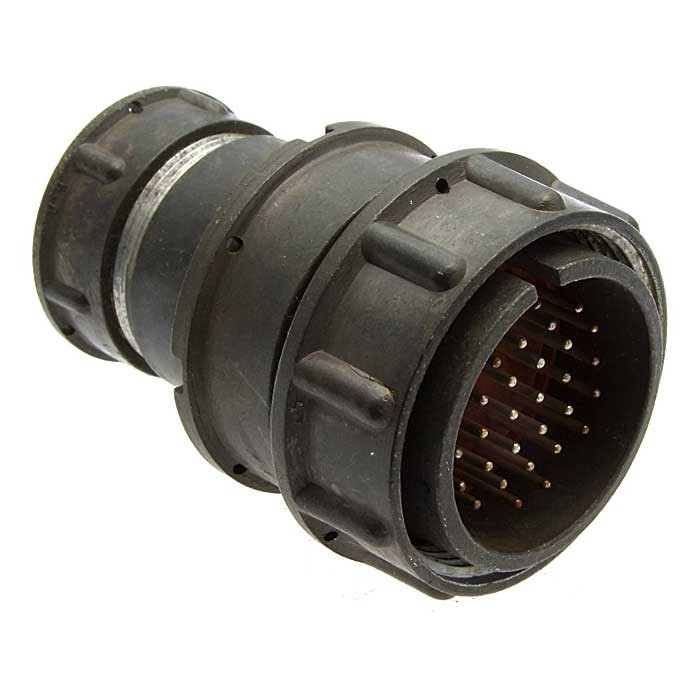

Разъём 2РМДТ39КПЭ22Ш5В1В представляет собой вилочную кабельную часть со штыревыми контактами. Буква «К» в обозначении обычно указывает на кабельное исполнение, а «П» — на наличие штырей. Прямой кабельный ввод обеспечивает удобное подключение жгута в случаях, когда кабель выводится вдоль продольной оси разъёма.

Конструктивно изделие может включать:

• металлический корпус, рассчитанный на эксплуатационные нагрузки;

• контактный изолятор с фиксированным расположением контактов;

• штыревые контакты для соединения с ответной частью;

• резьбовую систему сочленения;

• уплотнительные элементы;

• кабельный ввод для фиксации и защиты жгута;

• ключевое положение, исключающее неправильную ориентацию при стыковке.

Ключевание имеет практическое значение при монтаже многоконтактных разъёмов. Оно помогает предотвратить ошибочное соединение несовместимых цепей и снижает риск повреждения контактов при подключении.

Почему важна компоновка 22Ш5

Контактная часть 22Ш5 задаёт определённую схему размещения контактов внутри изолятора. При подборе ответной части недостаточно ориентироваться только на размер корпуса или серию 2РМДТ: необходимо полное совпадение контактной компоновки, типа контактов и варианта ключевания.

Для корректной стыковки следует проверить:

• соответствие серии разъёма;

• тип ответной части — розетка или вилка;

• число, размер и расположение контактов;

• исполнение контактов — штыри или гнёзда;

• вариант ключа и ориентацию соединения;

• способ монтажа — кабельный, блочный или фланцевый;

• требования к герметизации и климатическому исполнению.

Например, если кабельная часть 2РМДТ39КПЭ22Ш5В1В устанавливается на жгут со штыревыми контактами, то ответная часть должна иметь совместимую контактную схему 22Ш5 и соответствующие гнездовые контакты. Несовпадение даже одного параметра может сделать соединение невозможным либо небезопасным.

Эксплуатационные преимущества

Круглые разъёмы семейства 2РМДТ выбирают для аппаратуры, где важны долговечность соединения, механическая прочность и устойчивость к внешней среде. Герметичное исполнение помогает защитить токоведущие элементы от проникновения пыли, влаги и загрязнений, а прочный корпус снижает влияние ударных и вибрационных воздействий.

К основным преимуществам относятся:

• компактное размещение большого числа цепей;

• надёжная фиксация за счёт резьбового соединения;

• защита контактов от внешних факторов;

• удобство обслуживания и замены кабельных сборок;

• возможность применения в составе жгутов;

• устойчивость к механическим нагрузкам;

• точное позиционирование при соединении;

• применение в оборудовании с повышенными требованиями к надёжности.

Рекомендации по монтажу

При установке 2РМДТ39КПЭ22Ш5В1В важно соблюдать технологию разделки кабеля и монтажа контактов. Проводники необходимо подбирать по допустимому сечению и электрической нагрузке, а места соединения — выполнять с использованием предусмотренного для конкретного типа контактов способа фиксации.

Особое внимание следует уделить следующим операциям:

• проверить отсутствие повреждений корпуса, изолятора и контактов;

• очистить контактную группу от пыли, влаги и технологических загрязнений;

• обеспечить правильную распайку цепей в соответствии со схемой жгута;

• исключить чрезмерное натяжение кабеля у ввода;

• контролировать ориентацию ключа перед стыковкой;

• затянуть резьбовое соединение без перекоса;

• при обслуживании проверять состояние уплотнений и крепёжных элементов.

Не рекомендуется соединять разъём с усилием, если ответная часть не входит свободно после совмещения ключей. Это может привести к деформации штырей, повреждению изолятора и нарушению электрического контакта.

Итог

2РМДТ39КПЭ22Ш5В1В — специализированный многоконтактный разъём для построения надёжных кабельных соединений в промышленной, транспортной, измерительной и специальной аппаратуре. Сочетание прочного корпуса, резьбовой фиксации, герметизирующих элементов и заданной контактной компоновки делает его подходящим решением для систем, где особенно важны стабильность электрического контакта и устойчивость к сложным условиям эксплуатации.
