Назначение соединителя 2РМДТ39КПЭ22Г5В1В

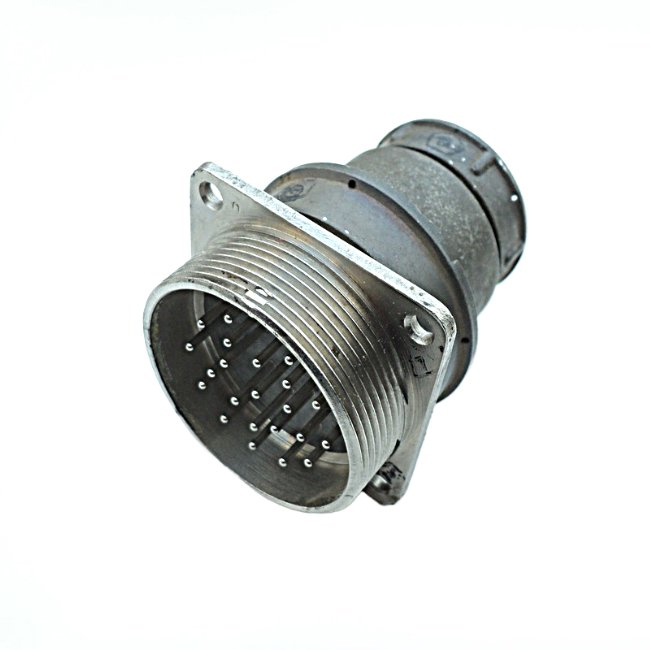

2РМДТ39КПЭ22Г5В1В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМДТ, предназначенная для ручного соединения и разъединения электрических цепей. Изделие относится к категории негерметичных всеклиматических разъёмов кабельного типа и применяется там, где требуется надёжная коммутация при воздействии неблагоприятных внешних факторов.

Соединители серии 2РМДТ имеют внутренний объёмный монтаж и рассчитаны на работу в цепях с нагрузкой до 700 В и частотой до 3 МГц. Конструкция включает карболитовое основание с металлическим корпусом; число контактов зависит от типоразмера и в данной модели составляет 22.

Подтверждённые особенности и технические характеристики

Модель представляет собой негерметичный всеклиматический разъем кабельного типа с прямым патрубком и экранированной концевой гайкой. Ниже приведены подтверждённые параметры изделия.

• Количество контактов — 22, с диаметрами 1,5 мм и 2,0 мм.
• Максимальный ток на контакт — 8 А, общий ток — 146 А.
• Рабочее напряжение — 700/560 В.
• Покрытие контактов — серебро, теплостойкость до 100 градусов Цельсия.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление контактов — до 5 мОм, сопротивление изоляции — не менее 5000 МОм.
• Устойчивость к вибрации — 1–5000 Гц при ускорении до 490 метров на секунду в квадрате.
• Устойчивость к ударам — до 5000 метров на секунду в квадрате.
• Наработка — не менее 1000 часов, количество сочленений — до 500.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его исполнении. Понимание структуры обозначения помогает правильно подобрать разъём под конкретную задачу.

1. 2РМДТ — тип изделия, цилиндрический разъём.
2. 39 — размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Э — экранированное исполнение.
6. 22 — количество контактов.
7. Г5 — сочетание контактов.
8. В — серебряное покрытие контактов.
9. 1 — теплостойкость до 100 градусов Цельсия.
10. В — всеклиматическое исполнение.

Применение

Разъём подходит для монтажа с экранированными или неэкранированными кабелями в приборах, авиационном и судовом оборудовании, а также в других системах, где требуется надёжное соединение в жёстких условиях эксплуатации. Всеклиматическое исполнение и широкий диапазон рабочих температур позволяют использовать изделие как в помещениях, так и на открытом воздухе.

Благодаря экранированной концевой гайке и прямому патрубку модель удобна для подключения кабельных линий с обеспечением защиты от электромагнитных помех. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрического соединения при частых сочленениях.
