Назначение разъёма 2РМДТ39БПН22Ш5В1В

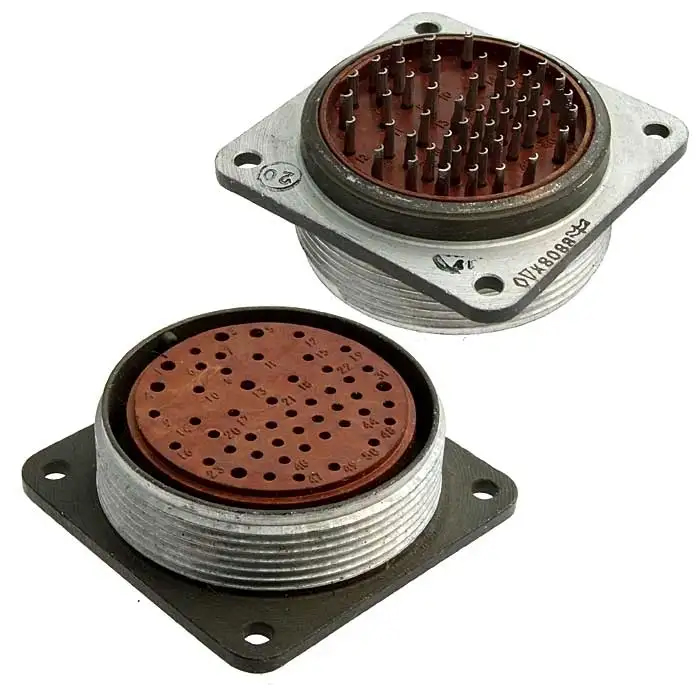

2РМДТ39БПН22Ш5В1В — это цилиндрический низкочастотный разъём производства АО «Завод Элекон», входящий в категорию 2РМД. Изделие представляет собой блочную вилку с 22 штыревыми контактами диаметром 1,5 мм, предназначенную для пайки и механического монтажа на панель. Разъём применяется для создания надёжных электрических соединений в составе бортовых и промышленных кабельных сетей, где требуется стойкость к жёстким условиям эксплуатации.

Серия 2РМДТ широко используется в авиации, судостроении и промышленности. Такое применение обусловлено сочетанием резьбового сочленения, извлекаемых контактов и одношпоночной поляризации, которые обеспечивают стабильность соединения при вибрациях, ударах и перепадах температуры.

Конструктивные особенности и материалы

Корпус разъёма имеет условный размер 39 и выполнен из алюминиевого сплава с оксидированием, что придаёт ему коррозионную стойкость и механическую прочность. Изолятор изготовлен из карболита, а контакты — из латуни с серебряным покрытием (Ag), что снижает переходное сопротивление и повышает надёжность коммутации.

Соединение осуществляется посредством резьбовой накидной гайки с шагом резьбы M33 на 1,5 мм. Разъём оснащён прямым патрубком с гайкой для неэкранированного кабеля, что отражено в индексах БПН. Одношпоночная поляризация исключает неправильное сочленение, а извлекаемые контакты упрощают монтаж и обслуживание.

Габаритные и установочные параметры

• Габариты корпуса: примерно 38 на 38 на 62,5 мм (аналогично близким моделям серии).
• Шаг резьбы накидной гайки: M33 на 1,5 мм.
• Установочные отверстия: диаметр 3,4 мм на расстоянии 31 мм.
• Количество штыревых контактов: 22.
• Диаметр контактов: 1,5 мм.

Электрические и эксплуатационные характеристики

Рабочий ток на один контакт достигает 7 ампер, а суммарный ток на разъём — до 140 ампер. Максимальное рабочее напряжение составляет 560 вольт. Такие параметры позволяют использовать разъём как в слаботочных цепях управления, так и в силовых линиях с умеренной нагрузкой.

Климатическое исполнение В (всеклиматическое) подтверждает пригодность изделия для работы в широком диапазоне условий. Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.

Стойкость к механическим воздействиям

• Вибрация: диапазон 1000–5000 герц при ускорении 50 g.
• Удары: до 500 g.
• Ресурс сочленений: 500 циклов.

Применение и совместимость

Разъём 2РМДТ39БПН22Ш5В1В применяется в бортовых системах летательных аппаратов, судовом оборудовании и промышленных установках. Он подходит для монтажа на панель с последующей пайкой проводников. Благодаря прямуму патрубку с гайкой обеспечивается надёжная фиксация неэкранированного кабеля.

Артикул изделия — 50176. Год выпуска указан как 2017. При подборе ответной части следует учитывать условный размер корпуса 39, тип сочленения по резьбе M33 на 1,5 мм и число контактов — 22 штыревых. Серия 2РМДТ предполагает использование извлекаемых контактов, что облегчает ремонт и замену отдельных цепей без замены всего разъёма.

Изделие не содержит сведений о сертификатах, гарантии, стране производства и комплектации в предоставленных данных, поэтому эти параметры уточняются отдельно у поставщика.
