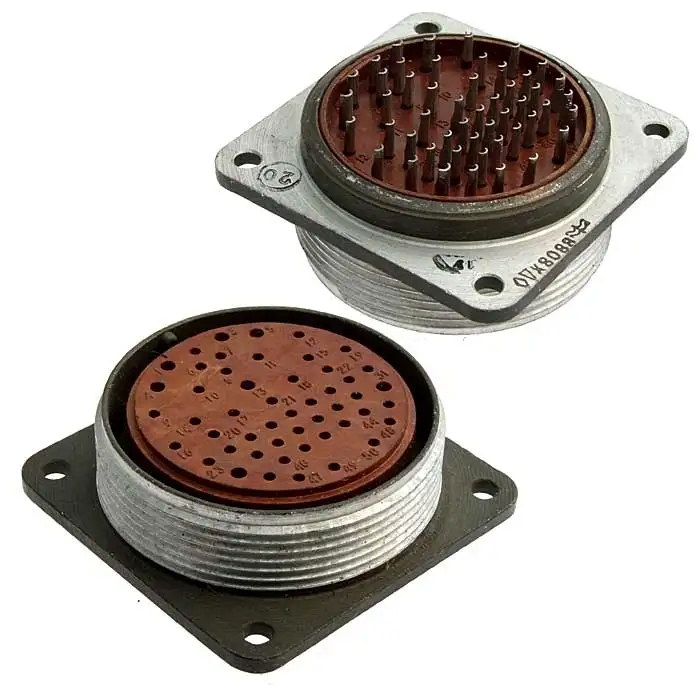

2РМДТ39БПН22Ш5В1В: герметичный разъём для ответственных соединений

2РМДТ39БПН22Ш5В1В — промышленный многоконтактный электрический разъём круглого типа, предназначенный для надёжного соединения цепей питания, управления и сигнализации в оборудовании с повышенными требованиями к механической прочности и защите от внешних воздействий. Исполнение относится к семейству разъёмов 2РМДТ, широко применяемому в приборостроении, автоматизации, транспортной технике и специальной аппаратуре.

Маркировка изделия содержит сведения о конструктивном исполнении и контактной части. Корпус разъёма рассчитан на многократное сочленение, устойчивость к вибрациям и сохранение стабильного электрического контакта при эксплуатации в сложных условиях. Штыревое исполнение контактной вставки обеспечивает удобное подключение к ответной части с гнездовыми контактами.

Назначение разъёма 2РМДТ39БПН22Ш5В1В

Круглые разъёмы серии 2РМДТ используются там, где необходимо компактно разместить большое число электрических цепей в одном соединителе и обеспечить их защищённое подключение. Модификация 2РМДТ39БПН22Ш5В1В подходит для построения межблочных, кабельных и панельных соединений в составе электротехнических систем.

Типовые области применения:

• шкафы управления и распределительные устройства;

• промышленная автоматика и системы контроля;

• измерительная, испытательная и лабораторная аппаратура;

• телеметрические комплексы;

• транспортное и подвижное оборудование;

• системы связи, сигнализации и передачи дискретных сигналов;

• специализированные электронные и электрические устройства.

Особенности конструкции

Разъём 2РМДТ39БПН22Ш5В1В выполнен в металлическом корпусе, который защищает контактную группу от механических повреждений и помогает сохранять работоспособность соединения при вибрационных и ударных нагрузках. Круглая форма корпуса обеспечивает точное позиционирование при сочленении и удобна для использования в ограниченном монтажном пространстве.

Ключевые конструктивные особенности:

• многоконтактная вставка для подключения нескольких электрических цепей;

• штыревые контакты, обозначаемые буквой «Ш» в маркировке;

• поляризация, исключающая неправильную ориентацию при соединении;

• резьбовое или иное фиксируемое сочленение, характерное для разъёмов данного класса;

• металлическая оболочка с высокой устойчивостью к внешним механическим воздействиям;

• возможность применения в кабельных и приборных соединениях;

• исполнение, рассчитанное на стабильную передачу электрических сигналов и питания.

Поляризация особенно важна при большом количестве контактов: она снижает риск ошибочного соединения разъёма при монтаже, техническом обслуживании или замене блоков оборудования.

Что означает маркировка

Обозначение 2РМДТ39БПН22Ш5В1В содержит набор признаков, по которым идентифицируют конкретное исполнение соединителя. Для корректного подбора ответной части, контактов, кабельного ввода и монтажных элементов необходимо учитывать всю маркировку полностью, а не только тип серии.

В общем виде обозначение помогает определить:

При проектировании соединения важно сопоставлять не только число контактов, но и их расположение, поляризацию, допустимый ток, рабочее напряжение, способ установки и тип ответного соединителя.

Преимущества применения

Использование 2РМДТ39БПН22Ш5В1В позволяет организовать аккуратное, ремонтопригодное и надёжное электрическое соединение между кабельной частью и оборудованием. Один разъём может заменить группу отдельных клеммных подключений, сократить время обслуживания и упростить маркировку цепей.

Преимущества такого решения:

• компактное размещение большого количества цепей;

• снижение вероятности перепутывания проводников;

• удобство отсоединения и повторного подключения оборудования;

• механическая защита контактной группы;

• устойчивость соединения к вибрациям при правильной фиксации;

• возможность использования в составе унифицированных кабельных сборок;

• повышение технологичности монтажа и технического обслуживания.

Рекомендации по подбору и монтажу

Перед применением разъёма 2РМДТ39БПН22Ш5В1В следует проверить соответствие контактной схемы проектной документации. Важно определить назначение каждого контакта, сечение подключаемых проводников, допустимые электрические нагрузки и требования к экранированию кабеля.

При монтаже рекомендуется:

• использовать ответную часть с полностью совпадающими серией, типоразмером, контактной схемой и поляризацией;

• не превышать допустимые электрические параметры контактной группы;

• соблюдать технологию пайки или обжима контактов, предусмотренную для конкретного исполнения;

• исключать натяжение кабеля на корпус и контакты разъёма;

• обеспечивать надёжную фиксацию соединения после сочленения;

• контролировать отсутствие загрязнений, окисления и повреждений на штырях и в контактной вставке;

• выполнять проверку цепей после сборки кабельного жгута.

Разъём 2РМДТ39БПН22Ш5В1В является практичным решением для оборудования, где требуется надёжное многоконтактное подключение в защищённом металлическом корпусе. Точная идентификация модификации по полной маркировке позволяет обеспечить совместимость элементов соединения, сохранить электрическую надёжность и снизить риски ошибок при монтаже.
