Назначение соединителя 2РМДТ39БПН22Г5В1В

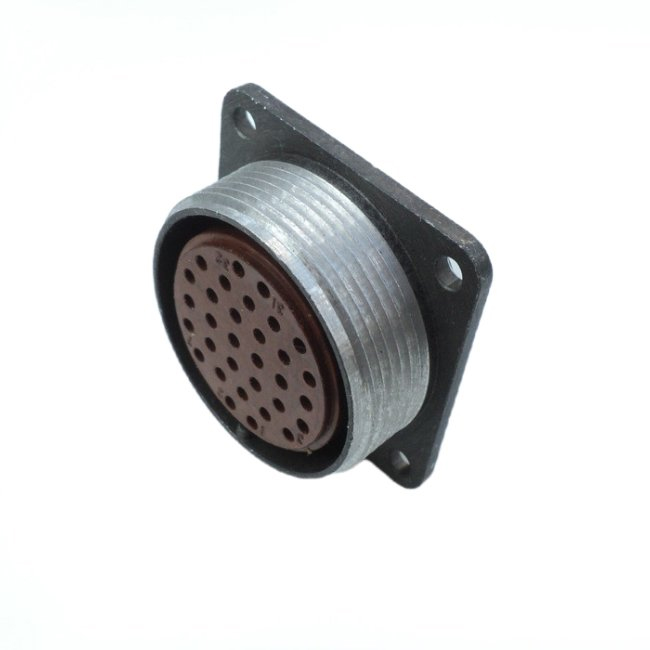

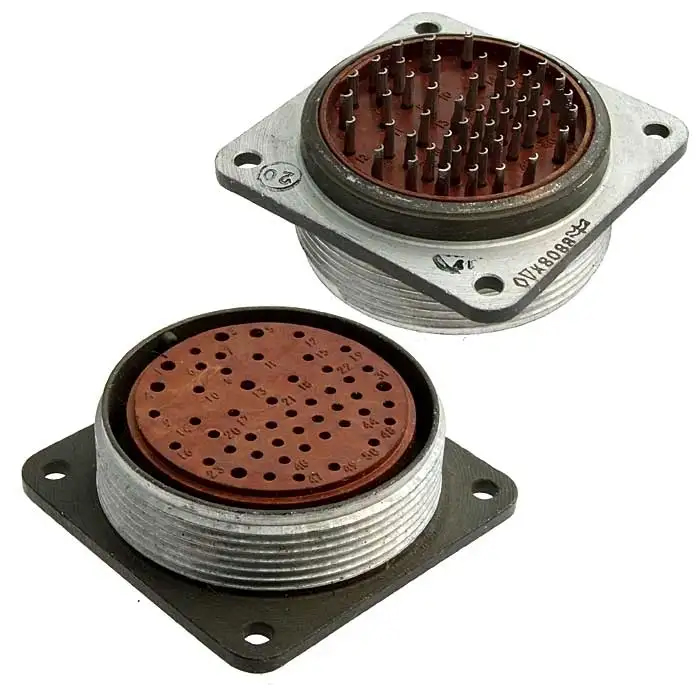

Соединитель 2РМДТ39БПН22Г5В1В представляет собой цилиндрический электрический разъём из серии 2РМДТ, предназначенный для применения в радиоэлектронной аппаратуре и промышленном оборудовании. Изделие относится к классу блочных (приборных) розеток и служит для электрического соединения и замыкания цепей постоянного и переменного тока.

Основное назначение разъёма — коммутация электрических цепей при внутреннем объёмном монтаже в устройствах общего и специального назначения. Конструкция ориентирована на работу в составе аппаратуры, где требуется надёжное механическое и электрическое соединение с возможностью подключения неэкранированного кабеля.

Конструктивные особенности

Разъём выполнен в приборном исполнении корпуса с прямым патрубком, предназначенным для подключения неэкранированного кабеля. Такая конструкция обеспечивает удобство монтажа внутри корпуса устройства и фиксацию кабельной части без применения экранирующих элементов.

Маркировка 2РМДТ39БПН22Г5В1В содержит следующие сведения о конструкции:

• 2РМДТ — тип цилиндрического соединителя всеклиматического исполнения;
• 39 — условный размер корпуса;
• Б — приборное исполнение корпуса;
• ПН — прямой патрубок для неэкранированного кабеля;
• 22Г5В1В — количество контактов (22), сочетание контактов (5), покрытие контактов серебром (В) и другие конструктивные признаки, установленные техническими условиями.

Всеклиматическое исполнение означает пригодность изделия к эксплуатации в различных климатических зонах, включая условия повышенной влажности и пониженного атмосферного давления.

Технические характеристики

Электрические параметры соединителя определяют область его применения и допустимые режимы работы.

• Рабочее напряжение — до 560–700 В постоянного или переменного тока.
• Допустимый ток на один контакт — до 8 А.
• Суммарный допустимый ток на весь соединитель — до 146 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.

Низкая ёмкость между соседними контактами важна для работы на повышенных частотах. Разъём применяется для цепей с частотой до 3 МГц.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур окружающей среды. Рабочая температура обычно составляет до +100 °C, а предельные перепады температур — от –60 °C до +180 °C.

Предусмотрена эксплуатация при повышенной влажности — до 98% при +35 °C, а также в условиях пониженного атмосферного давления. Изделие выдерживает синусоидальную вибрацию, многократные и одиночные механические удары, а также акустический шум повышенного уровня, что характерно для всеклиматических и военных применений.

Область применения

Благодаря совокупности характеристик соединитель 2РМДТ39БПН22Г5В1В применяется в промышленном оборудовании и радиоэлектронной аппаратуре, где требуются устойчивость к механическим и климатическим воздействиям, стабильность электрических параметров и возможность коммутации цепей с током до 8 А на контакт.

Изделие подходит для внутреннего объёмного монтажа в устройствах общего и специального назначения, в том числе в составе оборудования, эксплуатируемого в тяжёлых климатических условиях.
