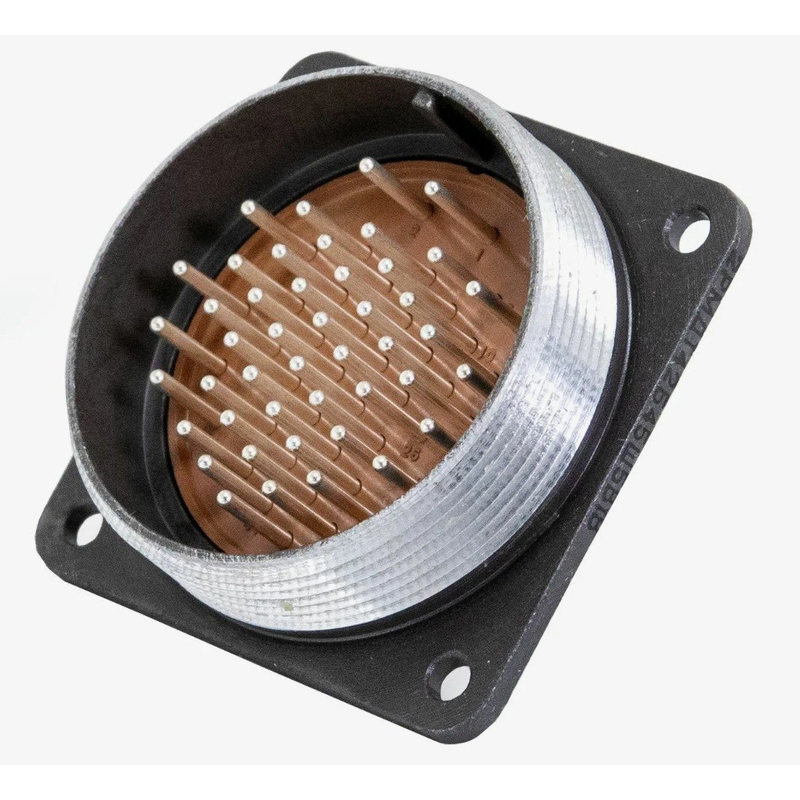

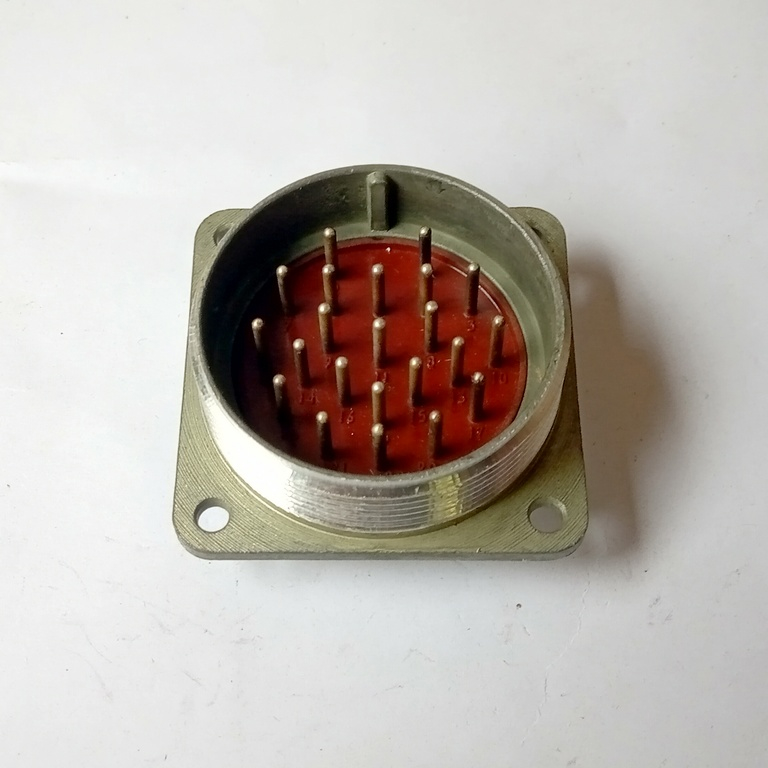

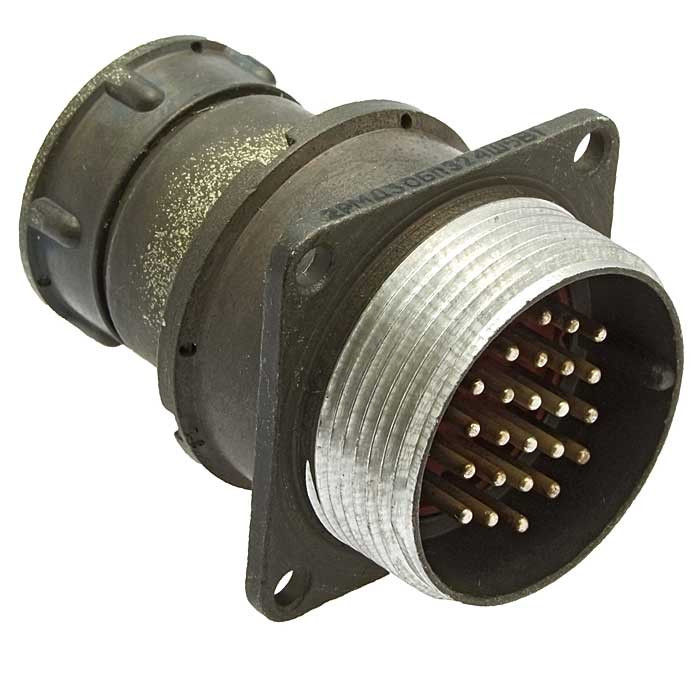

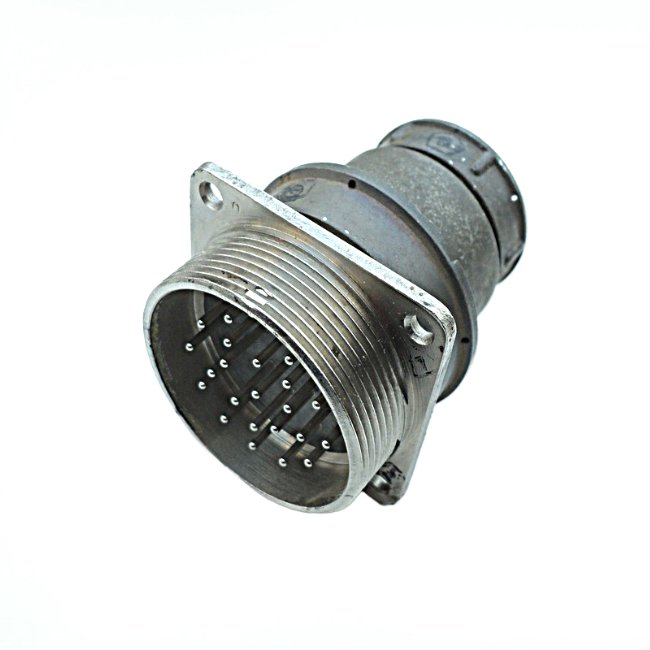

2РМДТ39БПЭ22Ш5В1В 2017г Элекон

Цена:

2900 ₽

В наличии: 10 шт.

Производитель: Элекон

Технические характеристики

Разъем 2РМДТ39БПЭ22Ш5В1В производства «Элекон» — это цилиндрический низкочастотный разъем серии 2РМДТ, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока. Он относится к приборному (блочному) исполнению и используется в промышленной, телекоммуникационной и радиоэлектронной аппаратуре.

Тип разъема : 2РМДТ — негерметичный, тропико‑устойчивый разъем с резьбовым соединением.
Размер корпуса : 39 — крупный типоразмер с большим количеством контактов.
Количество контактов : 22 штуки.
Конструкция корпуса : приборный (блочный) корпус с прямым патрубком.
Исполнение кабельной части : патрубок с гайкой для экранированного кабеля, что обеспечивает защиту от электромагнитных помех.

Покрытие контактов : серебро, что обеспечивает низкое переходное сопротивление и хорошую стабильность контакта.
Температурный диапазон : всеклиматическое исполнение, обычно работает в диапазоне примерно от −60 °C до +100 °C, что позволяет использовать его в сложных условиях эксплуатации.
Применение : используется в промышленных и военных системах, телекоммуникационном оборудовании, где требуется надежное многоконтактное соединение с экранированием.

В маркировке
2РМДТ39БПЭ22Ш5В1В часть букв обозначает:

2РМДТ — серия низкочастотных цилиндрических разъемов с резьбовым соединением.
39 — условный размер корпуса.
Б — приборный (блочный) корпус.
ПЭ — патрубок с гайкой для экранированного кабеля.
22 — количество контактов.
Ш5В1В — тип контактов, схема соединения и версия исполнения (в данном случае — розетка с серебряными контактами, всеклиматическое исполнение).

Описание

Назначение разъёма 2РМДТ39БПЭ22Ш5В1В

Разъём 2РМДТ39БПЭ22Ш5В1В производства «Элекон» представляет собой цилиндрический низкочастотный соединитель серии 2РМДТ. Его основное назначение — соединение и разъединение электрических цепей постоянного и переменного тока в составе промышленной, телекоммуникационной и радиоэлектронной аппаратуры.

Изделие относится к приборному (блочному) исполнению: оно предназначено для установки на корпус прибора или блока, а ответная кабельная часть подключается со стороны экранированного кабеля. Такое решение позволяет организовать надёжное многоконтактное сочленение с защитой от электромагнитных помех.

Артикул позиции — 50177, категория — 2РМД, производитель — «Элекон», год — 2017.

Подтверждённые особенности и технические характеристики

Конструкция и параметры разъёма определяются его маркировкой. Ниже приведены характеристики, соответствующие указанному исполнению.

Серия — 2РМДТ: негерметичный, тропико-устойчивый разъём с резьбовым соединением.
Размер корпуса — 39: крупный типоразмер, рассчитанный на большое количество контактов.
Количество контактов — 22 штуки.
Конструкция корпуса — приборный (блочный) корпус с прямым патрубком.
Исполнение кабельной части — патрубок с гайкой для экранированного кабеля, что обеспечивает защиту от электромагнитных помех.
Покрытие контактов — серебро: низкое переходное сопротивление и стабильность контакта.
Температурный диапазон — всеклиматическое исполнение, ориентировочно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
Тип изделия — розетка с серебряными контактами, всеклиматическое исполнение.

Расшифровка обозначения 2РМДТ39БПЭ22Ш5В1В

Маркировка содержит полную информацию о конструктивных особенностях изделия. Понимание её структуры помогает правильно подобрать разъём под конкретную задачу.

2РМДТ — серия низкочастотных цилиндрических разъёмов с резьбовым соединением.
39 — условный размер корпуса.
Б — приборный (блочный) корпус.
ПЭ — патрубок с гайкой для экранированного кабеля.
22 — количество контактов.
Ш5В1В — тип контактов, схема соединения и версия исполнения.

Применение

Разъём применяется в промышленных и военных системах, а также в телекоммуникационном оборудовании, где требуется надёжное многоконтактное соединение с экранированием. Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать изделие в сложных условиях эксплуатации, включая повышенную влажность и перепады температур.

Благодаря 22 контактам и крупному корпусу разъём подходит для передачи сигналов и питания в составе блоков и приборов, требующих стабильного электрического контакта и защиты от внешних помех. Серебряное покрытие контактов обеспечивает долговременную работу соединения без ухудшения характеристик.
