Назначение соединителя 2РМДТ39БПЭ22Ш5В1В

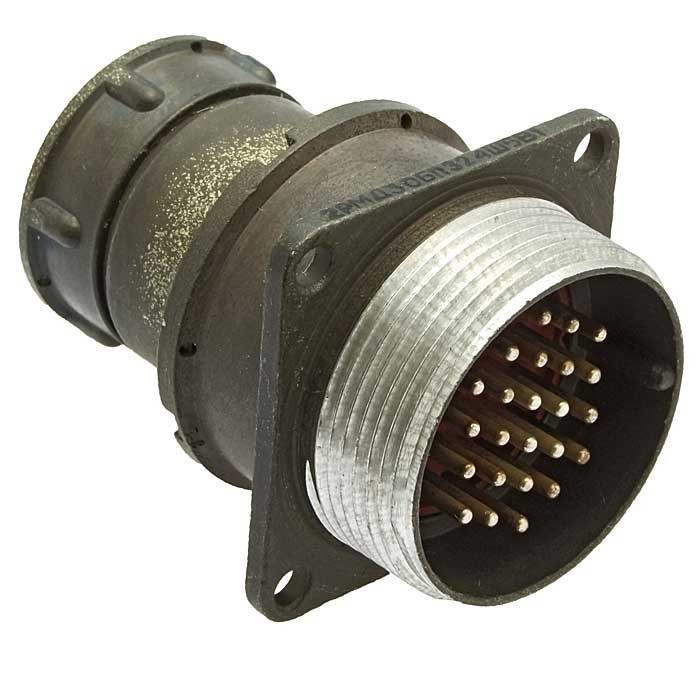

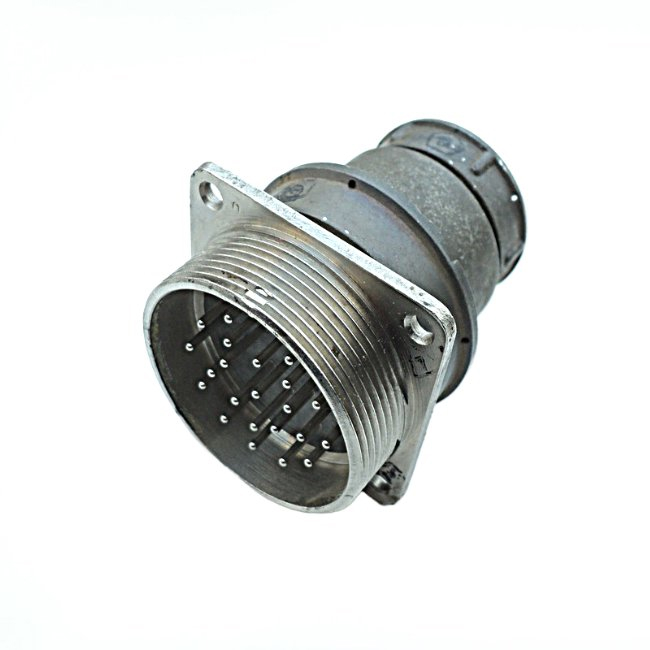

Вилка блочного типа 2РМДТ39БПЭ22Ш5В1В относится к серии соединителей 2РМДТ и предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Применяется при внутреннем объемном монтаже, то есть при компоновке, при которой проводники и контактные соединения размещаются внутри корпуса блока или прибора, а не выводятся на внешнюю панель.

Конструкция выполнена в приборном корпусе и оснащена прямым патрубком для подключения экранированного кабеля. Экранирование снижает влияние внешних электромагнитных помех и уменьшает собственное излучение цепи, что важно при передаче сигналов и питании чувствительного оборудования. Исполнение всеклиматическое, поэтому изделие рассчитано на эксплуатацию в разных климатических зонах, включая районы с повышенной влажностью и засолением воздуха.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной схеме серии и содержит следующие сведения.

• 2РМДТ — тип негерметичного тропикоустойчивого соединителя.
• 39 — условный размер корпуса.
• Б — приборный корпус.
• П — прямой патрубок для экранированного кабеля.
• Э — экранированное исполнение.
• 22 — количество контактов.
• Ш5 и В1В — сочетание контактов и серебряное покрытие контактной группы.

Вилка имеет 22 контакта с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и подходит для цепей как питания, так и сигнала. Блочный тип корпуса и прямой патрубок упрощают монтаж внутри прибора и позволяют аккуратно уложить экранированный кабель без изломов и натяжения, которые могли бы повредить экран и изоляцию.

Электрические характеристики

Токовая нагрузка соединителя достигает 8 А на одиночный контакт, а суммарная нагрузка на соединитель составляет до 146 А. Максимальное рабочее напряжение лежит в диапазоне от 560 до 700 В. Сопротивление контактов не превышает 2,5 мОм, емкость между контактами составляет 6 пФ, а сопротивление изоляции — не менее 5000 МОм. Испытательное напряжение в нормальных условиях составляет от 1850 до 2300 В.

Низкое переходное сопротивление и высокая изоляционная прочность позволяют использовать вилку в цепях, где важны минимальные потери и надежная электрическая развязка. Малая межконтактная емкость 6 пФ снижает взаимное влияние соседних цепей, что полезно при передаче сигналов с частотой до 3 МГц.

Условия эксплуатации и устойчивость к воздействиям

Диапазон рабочих температур составляет от минус 60 до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия и при атмосферном давлении от 133,32 умноженного на 10 в минус двенадцатой степени Па до 506 кПа.

Соединитель выдерживает механические удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате, а также синусоидальную вибрацию. Отдельно нормируется стойкость к воздействию влаги, инея и соляного тумана, что подтверждает тропикоустойчивое и всеклиматическое исполнение.

Область применения

Благодаря сочетанию компактного приборного корпуса, 22 контактов, экранированного патрубка и широкого температурного диапазона вилка востребована в блоках радиоэлектронной аппаратуры, приборах управления и измерениях, где требуется объемный монтаж и защита от помех. Всеклиматическое исполнение делает ее пригодной для аппаратуры, работающей на открытом воздухе, в прибрежных и влажных зонах, а также в условиях вибрации и ударных нагрузок. Год сведений о товаре — 2026.
