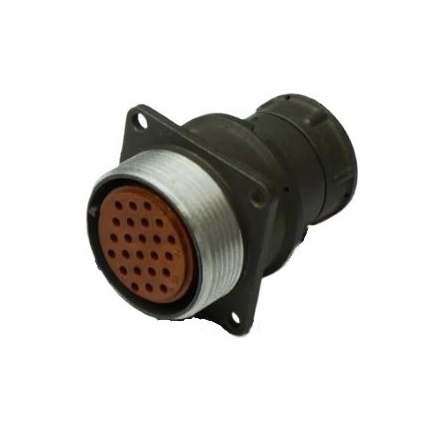

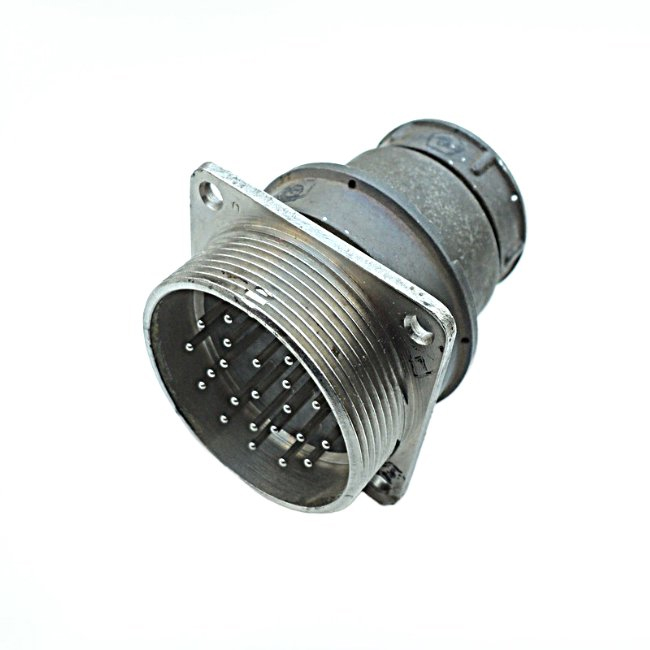

2РМДТ39БПЭ22ГВ1В «5»

Цена:

1100 ₽

Технические характеристики

2РМДТ39БПЭ22ГВ1В

2РМДТ39БПЭ22ГВ1В — это электрический разъём (розетка) цилиндрического типа из серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Расшифровка обозначения

Обозначение расшифровывается так: 2РМДТ — тип соединителя (негерметичный, всеклиматический), 39 — условный размер корпуса, Б — блочный тип (приборный), ПЭ — прямой патрубок для экранированного кабеля, 22 — количество контактов, Г — розетка, В — серебряное покрытие контактов, 1В — всеклиматическое исполнение с теплостойкостью до +100 °С.

Технические характеристики

Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — 8 А, суммарная на соединитель — до 146 А. Сопротивление контактов — не более 2,5 мОм, ёмкость между ними — до 6 пФ, сопротивление изоляции — не менее 5000 МОм. Испытательное напряжение в нормальных условиях — 1850–2300 В.

Условия эксплуатации

Работает при температурах от -60 °С до +100 °С (смена до +180 °С), влажности до 98% при +35 °С, давлении от 133,32·10^{-12} Па до 506 кПа. Выдерживает вибрацию (1–5000 Гц, 490 м/с²), акустический шум до 170 дБ, удары до 5000 м/с² и линейное ускорение 2000 м/с². Срок сохраняемости — 15 лет при γ=99,5%.

Конструкция и габариты

Сочленение резьбовое, поляризация одношпоночная, габариты 46×46×25 мм, масса — до 60 г. Подходит для приборного монтажа без патрубка или с прямым.

Описание

Назначение и область применения

2РМДТ39БПЭ22ГВ1В «5» — это электрический цилиндрический разъём (розетка) серии 2РМДТ, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в приборных и блочных соединениях, где требуется надёжная передача электрических сигналов при воздействии неблагоприятных климатических и механических факторов.

Разъём относится к негерметичным всеклиматическим соединителям блочного (приборного) типа. Он предназначен для монтажа на приборах и блоках аппаратуры, в том числе с использованием экранированного кабеля. Приемка «5» подтверждает соответствие изделия установленным требованиям для применения в ответственных электрических соединениях.

Расшифровка обозначения

Маркировка 2РМДТ39БПЭ22ГВ1В содержит полную информацию о конструкции и исполнении изделия:

2РМДТ — тип соединителя: негерметичный, всеклиматический;
39 — условный размер корпуса;
Б — блочный тип исполнения (приборный);
ПЭ — прямой патрубок для экранированного кабеля;
22 — количество контактов;
Г — розетка;
В — серебряное покрытие контактов;
1В — всеклиматическое исполнение с теплостойкостью до +100 °С.

Технические характеристики

Электрические параметры разъёма обеспечивают стабильную работу в цепях с повышенными нагрузками. Максимальное рабочее напряжение достигает от 560 до 700 В. Токовая нагрузка на один контакт составляет 8 А, суммарная нагрузка на соединитель — до 146 А.

Контактное сопротивление не превышает 2,5 мОм, ёмкость между контактами — до 6 пФ. Сопротивление изоляции составляет не менее 5000 МОм. Испытательное напряжение в нормальных условиях находится в пределах от 1850 до 2300 В.

Условия эксплуатации

Изделие работоспособно при температурах от минус 60 °С до плюс 100 °С, при кратковременной смене температуры — до плюс 180 °С. Допустимая влажность достигает 98 процентов при температуре плюс 35 °С. Диапазон рабочего давления — от 133,32 умноженное на 10 в минус двенадцатой степени Па до 506 кПа.

Разъём выдерживает вибрацию с частотой от 1 до 5000 Гц при ускорении 490 метров на секунду в квадрате, акустический шум до 170 дБ, удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Срок сохраняемости составляет 15 лет при доверительной вероятности 99,5 процента.

Конструкция и габариты

Сочленение разъёма резьбовое, поляризация одношпоночная, что исключает неправильное подключение. Габаритные размеры составляют 46 на 46 на 25 мм, масса — до 60 г. Конструкция предусматривает приборный монтаж как без патрубка, так и с прямым патрубком под экранированный кабель.

Розетка может применяться в составе блочных и приборных соединений, где требуется механическая прочность и устойчивость к вибрационным и ударным нагрузкам. Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление на протяжении всего срока службы.

Применение

Разъём 2РМДТ39БПЭ22ГВ1В «5» применяется в электронной и электротехнической аппаратуре, приборах и блоках, работающих в условиях повышенной влажности, широкого диапазона температур, вибрации и ударных воздействий. Он подходит для коммутации цепей питания и сигнальных цепей с частотой до 3 МГц, включая соединения с использованием экранированного кабеля.
