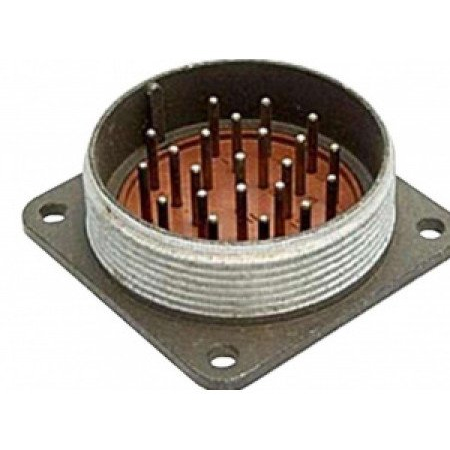

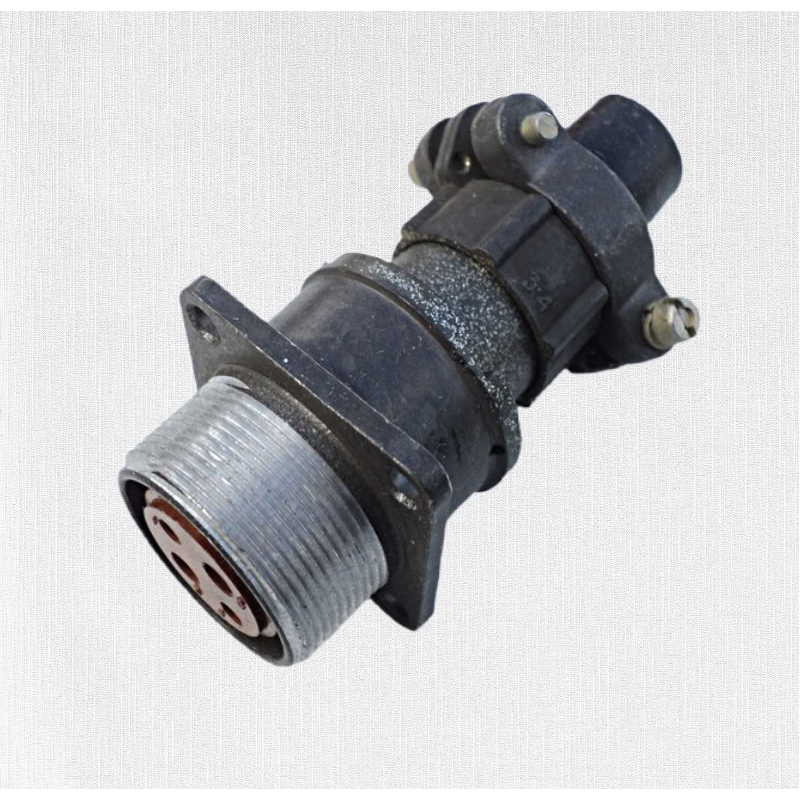

2РМДТ39Б22ШВ1В «5» Лтава

Цена:

1600 ₽

Производитель: Лтава

Технические характеристики

Разъём 2РМДТ39Б22ШВ1В № Лтава «5» — это низкочастотный цилиндрический соединитель российского производства (серия 2РМДТ), выполненный заводом «Лтава», предназначен для работы в жёстких климатических и механических условиях. Ниже — основные технические и конструктивные особенности без упоминания цен.

2РМДТ — тип соединителя: низкочастотный цилиндрический, ручного соединения, для внутреннего объемного монтажа.
39 — условный размер корпуса (диаметр условного круга, в который вписывается корпус).
Б — приборный (блочный) корпус, без «левой» резьбы, предназначен для монтажа в панель/каркас.
22 — общее количество контактов в разъёме.
Ш — тип части соединителя: вилка (штырьковая часть).
В — материал покрытия контактов: серебро.
1 — рабочая температура среды до +100 °C (теплостойкость).
В — всеклиматическое исполнение по ГОСТ 15150‑69 (стойкость к влажности, температурному диапазону и другим климатическим воздействиям).
«5» — номер сочетания контактов (конфигурация контактов по типам и диаметрам, обычно включает 1,5‑мм контакты под ток до 8 А каждый).

Количество контактов : 22, преимущественно контактами диаметром 1,5 мм.
Допустимый ток : на один контакт до 8 А , суммарный ток по соединителю до порядка 140–150 А.
Рабочее напряжение : до 560 В или 700 В постоянного/переменного тока в зависимости от конкретного исполнения.
Сопротивление изоляции : не менее 5000 МОм , что обеспечивает высокую изоляционную прочность между цепями.
Электрическая прочность изоляции : порядка 1850–2300 В при испытании, в зависимости от базового рабочего напряжения (560/700 В).

Диапазон рабочих температур в типовых 2РМДТ: примерно от −60 °C до +100 °C , включая смены температур и повышенную влажность.
Разъём устойчив к вибрации, ударным нагрузкам и линейному ускорению (сотни м/с² и выше), что позволяет применять его в бортовом и судовом оборудовании.
Всеклиматическое исполнение «В» означает применение в наземной, морской и авиационной технике, в условиях повышенной влажности и перепадов давления.

Такой разъём обычно используется как вилка (штырьковая часть) в составе пар приборных соединений:

внутри пультов, радиоэлектронных блоков, ВС и АТИ‑оборудования;
в корабельных системах, приборах контроля и измерения;
в промышленной и специальной аппаратуре, где требуется надёжное многоконтактное соединение с высокой механической и климатической стойкостью.

Описание

Назначение разъёма 2РМДТ39Б22ШВ1В

Разъём 2РМДТ39Б22ШВ1В производства завода «Лтава» — это низкочастотный цилиндрический соединитель серии 2РМДТ, предназначенный для объёмного внутреннего монтажа в радиоэлектронной аппаратуре. Изделие относится к классу приборных (блочных) соединителей ручного сочленения и применяется там, где требуется надёжная многоконтактная коммутация электрических цепей в жёстких климатических и механических условиях эксплуатации.

Модификация «5» обозначает конкретное сочетание контактов по типам и диаметрам, а исполнение «В» — всеклиматическое исполнение по ГОСТ 15150-69, что подтверждает пригодность разъёма для наземной, морской и авиационной техники.

Расшифровка маркировки

Обозначение 2РМДТ39Б22ШВ1В построено по стандартной схеме и несёт полную информацию о конструкции и характеристиках изделия:

2РМДТ — тип соединителя: низкочастотный цилиндрический, ручного соединения, для внутреннего объёмного монтажа.
39 — условный размер корпуса, определяемый диаметром условного круга, в который вписывается корпус.
Б — приборный (блочный) корпус без левой резьбы, предназначенный для монтажа в панель или каркас.
22 — общее количество контактов в разъёме.
Ш — тип части соединителя: вилка (штырьковая часть).
В — материал покрытия контактов: серебро.
1 — рабочая температура среды до +100 градусов Цельсия (теплостойкость).
В — всеклиматическое исполнение по ГОСТ 15150-69.
«5» — номер сочетания контактов (конфигурация по типам и диаметрам).

Подтверждённые технические характеристики

Ниже приведены параметры, соответствующие данному исполнению разъёма:

Количество контактов: 22, преимущественно контакты диаметром 1,5 миллиметра.
Допустимый ток: на один контакт до 8 ампер; суммарный ток по соединителю — порядка 140–150 ампер.
Рабочее напряжение: до 560 или 700 вольт постоянного либо переменного тока в зависимости от конкретного исполнения.
Сопротивление изоляции: не менее 5000 мегаом, что обеспечивает высокую изоляционную прочность между цепями.
Электрическая прочность изоляции: порядка 1850–2300 вольт при испытании, в зависимости от базового рабочего напряжения.
Диапазон рабочих температур: в типовых 2РМДТ примерно от минус 60 до плюс 100 градусов Цельсия, включая смены температур и повышенную влажность.
Приёмка: «5».

Механическая и климатическая стойкость

Разъём устойчив к вибрации, ударным нагрузкам и линейному ускорению (сотни метров на секунду в квадрате и выше), что позволяет применять его в бортовом и судовом оборудовании. Всеклиматическое исполнение «В» означает возможность эксплуатации в наземной, морской и авиационной технике, в условиях повышенной влажности и перепадов давления. Исполнение «1» дополнительно подтверждает теплостойкость до +100 градусов Цельсия.

Применение

Разъём 2РМДТ39Б22ШВ1В используется как вилка (штырьковая часть) в составе пар приборных соединений. Наиболее типичные области применения:

внутри пультов, радиоэлектронных блоков, вычислительной и автоматизированной техники;
в корабельных системах, приборах контроля и измерения;
в промышленной и специальной аппаратуре, где требуется надёжное многоконтактное соединение с высокой механической и климатической стойкостью.

Благодаря сочетанию 22 контактов, допустимому току до 8 ампер на контакт и всеклиматическому исполнению, данный соединитель подходит для ответственных цепей питания и сигнальных линий в составе бортового, судового и стационарного оборудования. При монтаже корпус «Б» устанавливается в панель или каркас, а серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при длительной эксплуатации.
