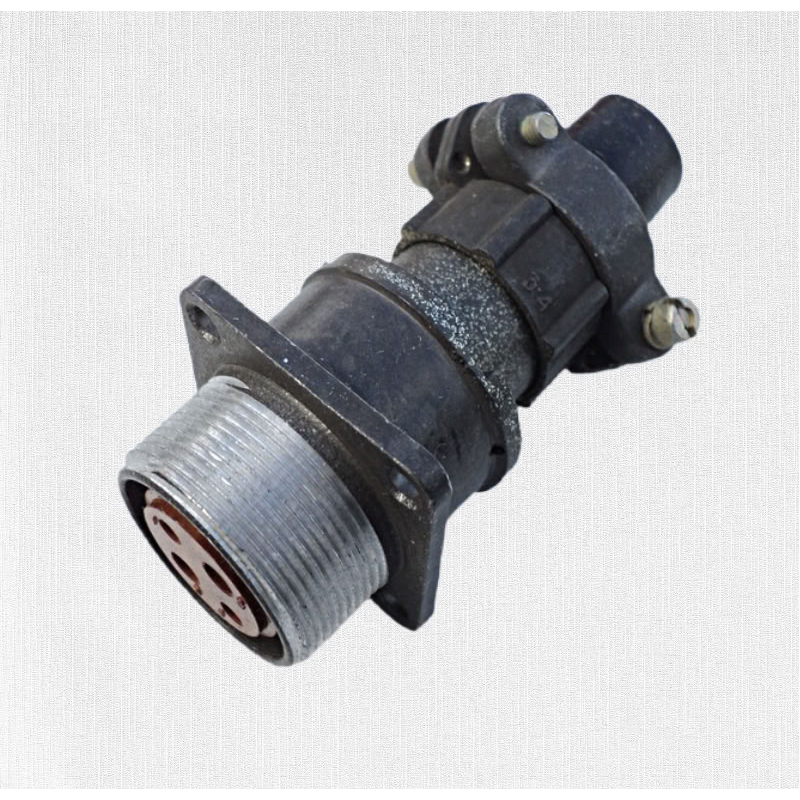

Назначение разъёма 2РМДТ39Б22ШВ1В

2РМДТ39Б22ШВ1В — это цилиндрический низкочастотный разъём серии 2РМДТ производства Элекон, исполнение «5». Изделие предназначено для соединения электрических цепей в радиоэлектронной аппаратуре. Соединитель применяется в цепях постоянного и переменного тока, обеспечивая коммутацию сигнальных и силовых линий внутри приборов и блоков аппаратуры.

Разъём относится к категории 2РМД и имеет условный размер корпуса 39. Конструкция выполнена в блочном (приборном) типе корпуса, что позволяет использовать её для внутреннего объёмного монтажа в приборах.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

• Количество контактов — 22, диаметр каждого контакта 1,5 мм.
• Сочетание контактов — 5 В.
• Покрытие контактов — серебро, обозначение В1В.
• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на контакт — до 8 А.
• Суммарная токовая нагрузка — около 146 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений — до 500 циклов.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Конструктивные особенности

Разъём имеет прямой патрубок и гайку для экранированного кабеля. Соединение выполнено резьбовым, предусмотрена одношпоночная поляризация, которая исключает неправильное сочленение ответных частей. Соединители серии 2РМДТ негерметичные.

Исполнение и условия эксплуатации

Изделие выпускается в исполнении «5» и имеет всеклиматическое исполнение. Это обеспечивает надёжность работы в различных условиях эксплуатации. Артикул товара — 2777.

Применение

Разъём 2РМДТ39Б22ШВ1В подходит для внутреннего объёмного монтажа в приборах. Он используется для соединения электрических цепей в радиоэлектронной аппаратуре, в том числе в цепях постоянного и переменного тока. Благодаря негерметичному исполнению, резьбовому соединению и одношпоночной поляризации соединитель применяется там, где требуется надёжная коммутация с возможностью многократного сочленения.

Контактная группа с серебряным покрытием и низким сопротивлением контактов обеспечивает стабильную передачу тока и сигнала. Устойчивость к температурным воздействиям в диапазоне от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в составе аппаратуры, работающей в широком спектре условий.
