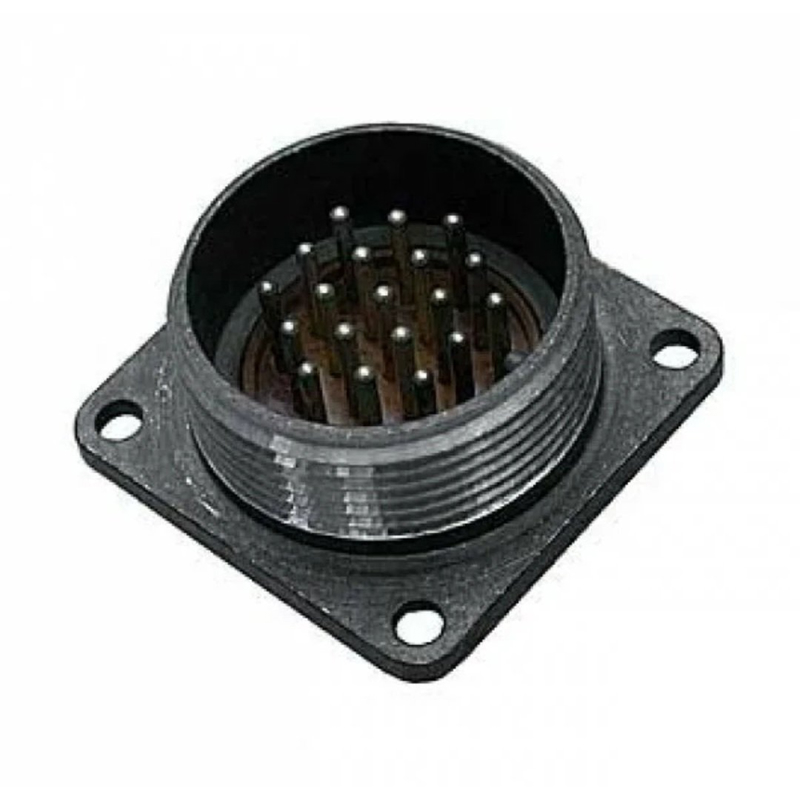

Назначение разъёма 2РМДТ39Б22Ш5В1В

2РМДТ39Б22Ш5В1В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМДТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется во всеклиматическом исполнении, то есть рассчитан на эксплуатацию в условиях повышенной влажности, перепадов температур и воздействия атмосферных факторов.

Основное назначение модели — обеспечение надёжного электрического соединения в приборных системах и промышленной электронике. Соединитель относится к категории приборных (блочных) разъёмов, что определяет его установку непосредственно на корпус аппаратуры или на панель.

Подтверждённые технические особенности

Конструкция и характеристики изделия описываются следующими подтверждёнными параметрами:

• Тип разъёма — 2РМДТ, цилиндрический низкочастотный соединитель.
• Исполнение корпуса — Б, то есть приборный (блочный) вариант.
• Количество контактов — 22 контакта диаметром 1,5 миллиметра.
• Покрытие контактов — серебро, обозначение В.
• Сочетание контактов — 5.
• Часть соединителя — Ш, то есть вилка.
• Патрубок — П, прямой.
• Гайка патрубка — Н, для неэкранированного кабеля.
• Климатическое исполнение — всеклиматическое.
• Теплостойкость — до 100 градусов Цельсия.
• Материал корпуса — алюминиевый сплав.
• Контакты — съёмные.
• Способ монтажа — пайка на панель.

Маркировка 2РМДТ39Б22Ш5В1В последовательно отражает перечисленные признаки: тип серии, номер разработки, исполнение корпуса, число и диаметр контактов, вариант покрытия, сочетание контактов и конструктивное исполнение вилки с патрубком и гайкой.

Применение и условия эксплуатации

Разъём 2РМДТ39Б22Ш5В1В применяется в приборных системах и промышленной электронике, где требуется надёжное соединение с резьбовым методом сочленения. Резьбовое крепление обеспечивает механическую устойчивость стыка и предотвращает самопроизвольное разъединение при вибрации и других эксплуатационных нагрузках.

Благодаря всеклиматическому исполнению и теплостойкости до 100 градусов Цельсия, изделие может использоваться в аппаратуре, работающей в широком диапазоне условий окружающей среды. Съёмные контакты упрощают обслуживание и ремонт: при необходимости отдельный контакт может быть заменён без замены всего соединителя.

Области применения

1. Приборные и блочные системы промышленного назначения.
2. Промышленная электроника с цепями постоянного и переменного тока частотой до 3 МГц.
3. Оборудование, требующее панельного монтажа пайкой и резьбового сочленения частей разъёма.
4. Устройства, эксплуатируемые в сложных климатических условиях.

Комплектация и монтаж

Часть соединителя Ш обозначает вилку. Патрубок П является прямым, а гайка патрубка Н предназначена для неэкранированного кабеля. Монтаж выполняется пайкой на панель, корпус изготовлен из алюминиевого сплава, контакты имеют серебряное покрытие и являются съёмными.

Год выпуска, указанный в характеристиках, — 2026. Изделие выпускалось в период 2015–2026 годов, включая варианты с маркировкой года. Указанные данные подтверждены для модели 2РМДТ39Б22Ш5В1В с артикулом 2775 в категории 2РМД.
