Назначение изделия

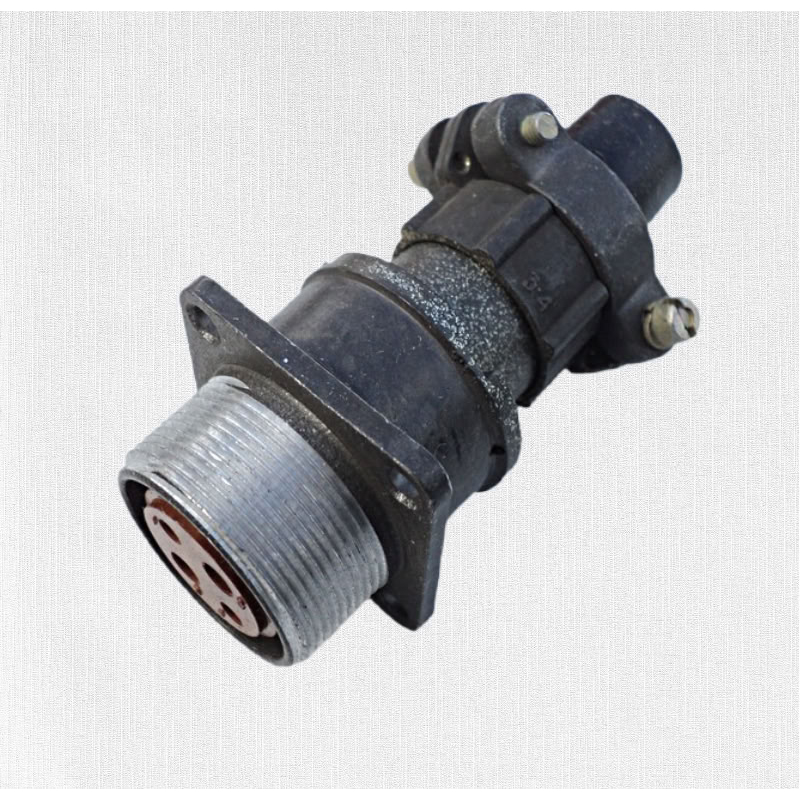

2РМДТ39Б22ГВ1В «5» — блочная розетка цилиндрического низкочастотного соединителя серии 2РМДТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для внутреннего объёмного монтажа пайкой в приборах и оборудовании, к которым предъявляются повышенные требования по надёжности при эксплуатации в жёстких условиях.

Конструктивное исполнение с блочным типом корпуса позволяет использовать соединитель в составе блоков и модулей, где требуется компактное размещение электрических соединений и стабильный контакт при воздействии внешних нагрузок.

Основные технические характеристики

• Число контактов — 22.
• Тип корпуса — блочный.
• Сочленение — резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение.
• Максимальное рабочее напряжение — 560–700 В.
• Токовая нагрузка на одиночный контакт — до 8 А.
• Суммарная токовая нагрузка на соединитель — до 176 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Габаритные размеры — около 46 на 46 на 25 мм.

Перечисленные параметры подтверждают пригодность розетки для передачи сигналов и питания в низкочастотных цепях при умеренных токах и напряжениях. Малая межконтактная ёмкость важна для сохранения формы сигнала и снижения взаимных помех между цепями.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие относится к тропикоустойчивому климатическому исполнению В2.1 по ГОСТ 15150-69. Оно сохраняет работоспособность при пониженном давлении 133 Па и повышенном давлении до 50,6·10⁴ Па, устойчиво к воздействию влажного тепла, инея и соляного тумана.

По механическим нагрузкам соединитель выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², механические удары с ускорением до 5000 м/с², линейное ускорение 2000 м/с² и акустический шум уровнем до 170 дБ. Такие показатели характерны для аппаратуры, эксплуатируемой на подвижных объектах и в условиях интенсивных динамических нагрузок.

Ресурсные показатели

• Минимальная наработка — 1000 ч.
• Число сочленений и расчленений — 500.
• Срок сохраняемости — 15 лет.

Приёмка и применение

Розетка поставляется с приёмкой «5», что подтверждает её соответствие установленным требованиям для ответственных применений. Изделие востребовано в приборостроении, радиоэлектронной аппаратуре и оборудовании специального назначения, где необходимы надёжное электрическое соединение, стойкость к климатическим и механическим воздействиям и длительный срок службы.

Монтаж выполняется пайкой в составе внутреннего объёмного монтажа. Перед установкой следует учитывать габариты корпуса и резьбовой способ сочленения с одношпоночной поляризацией, обеспечивающий однозначное сопряжение с ответной частью.
