2РМДТ39Б22Г5В1В: приборная розетка для надежных межблочных соединений

Соединитель 2РМДТ39Б22Г5В1В — цилиндрическая низкочастотная приборная розетка серии 2РМДТ, рассчитанная на создание разъемных соединений в цепях постоянного и переменного тока. Исполнение ориентировано на внутренний монтаж в аппаратуре, где важны механическая прочность, фиксированное положение контактов и устойчивость соединения при воздействии внешних факторов.

Назначение разъема

2РМДТ39Б22Г5В1В применяется для коммутации многопроводных электрических цепей в радиоэлектронном, измерительном, промышленном и специальном оборудовании. Соединитель относится к низкочастотному классу и предназначен для работы с постоянным током, а также переменным током частотой до 3 МГц.

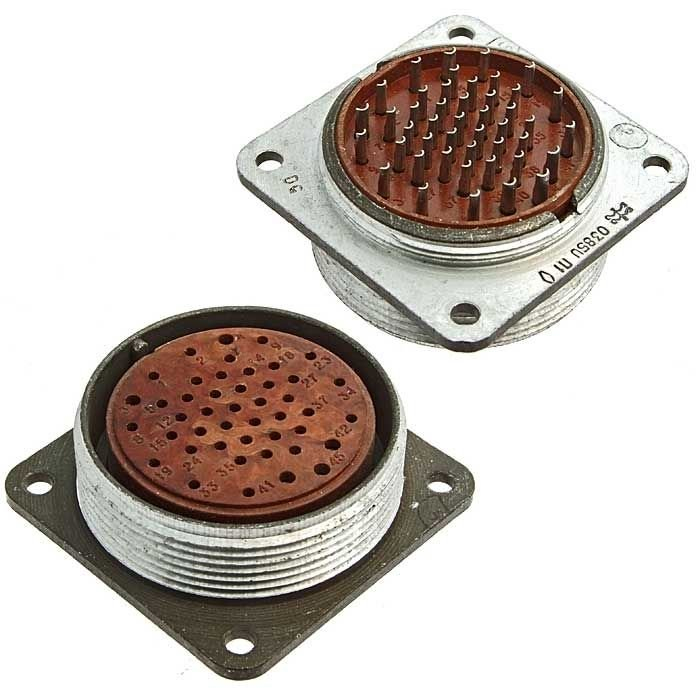

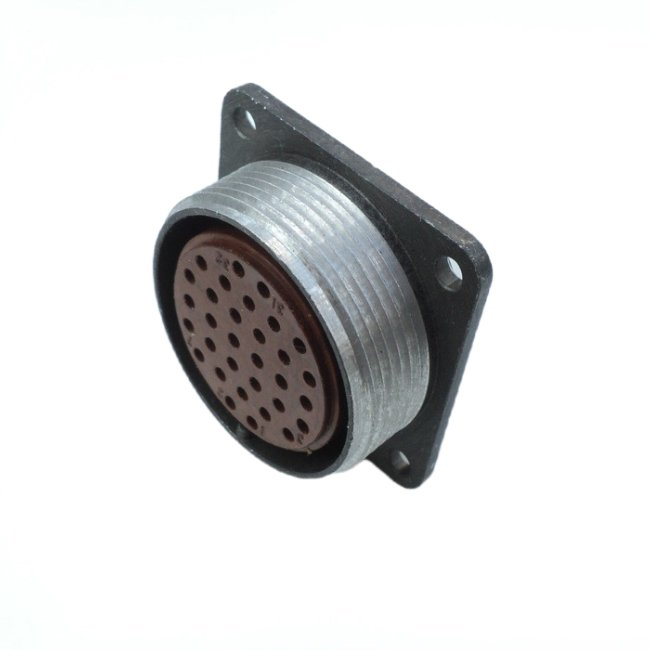

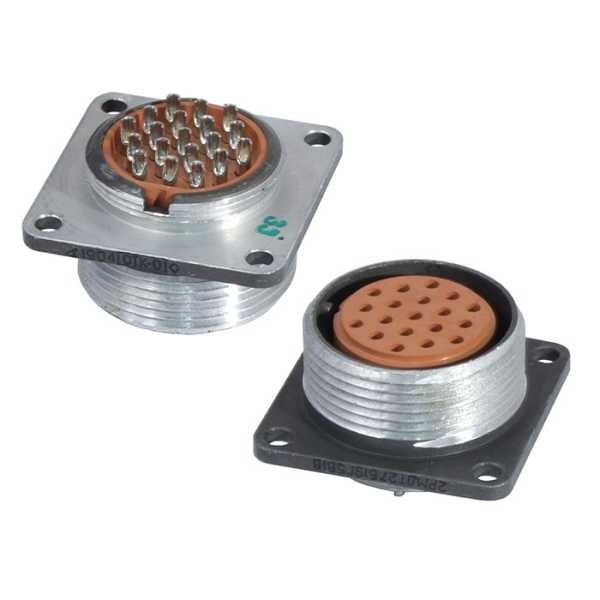

Конструктивно это розетка блочного типа , устанавливаемая на панель или корпус аппаратуры. Ответной частью служит соответствующая кабельная вилка серии 2РМДТ с согласованным контактным полем и типоразмером корпуса. Резьбовое сочленение обеспечивает надежную фиксацию пары после подключения и снижает риск самопроизвольного расстыковывания при вибрации.

Расшифровка маркировки

Маркировка 2РМДТ39Б22Г5В1В содержит сведения о конструктивном исполнении соединителя:

Для корпуса 39 характерна резьба соединения M39×1; наружные присоединительные размеры корпуса рассчитаны на установку в панели оборудования.

Основные характеристики

Для соединителей типоразмера 2РМДТ39 с контактной схемой на 22 позиции приводятся следующие базовые параметры:

• Количество контактов — 22.

• Диаметр контактов — 1,0 мм.

• Номинальная токовая нагрузка на одиночный контакт — до 8 А.

• Максимальное рабочее напряжение — до 560 В или 700 В в зависимости от исполнения и условий применения.

• Частота переменного тока — до 3 МГц.

• Максимальная суммарная токовая нагрузка — до 146 А.

• Сопротивление электрического контакта — не более 2,5 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

• Число циклов сочленения и расчленения — 500.

• Диапазон рабочих температур — от −60 до +100 °C.

Следует учитывать, что допустимый ток определяется не только паспортным значением для одного контакта. При проектировании необходимо оценивать реальное число одновременно нагруженных цепей, сечение и материал проводника, температуру внутри корпуса, способ прокладки жгута и качество обжима контактов.

Конструкция и эксплуатация

Корпус соединителя выполняется из алюминиевого сплава, а изолятор — из пресс-материала АГ-4. Контакты являются извлекаемыми, что упрощает ремонт жгута, замену поврежденного гнезда или изменение распайки без обязательной замены всего корпуса. Для данной модификации указывается серебряное покрытие контактов.

Разъемы серии 2РМДТ имеют резьбовой механизм сочленения и одношпоночную поляризацию. Такая конструкция позволяет исключить неправильную ориентацию вилки относительно розетки и получить стабильное электрическое соединение при вибрационных и ударных воздействиях.

Соединитель рассчитан на эксплуатацию при повышенной влажности до 98% при температуре +35 °C, а также при значительных перепадах температуры. Эти свойства делают 2РМДТ39Б22Г5В1В подходящим для приборных шкафов, бортовой аппаратуры, систем автоматики, испытательных стендов и других устройств с повышенными требованиями к надежности межблочного соединения.

Что проверить перед монтажом

Перед применением 2РМДТ39Б22Г5В1В рекомендуется сверить несколько ключевых параметров:

• Совпадение ответной части по серии, типоразмеру 39, контактной схеме на 22 позиции и поляризации.

• Соответствие распиновки электрической схеме изделия.

• Допустимую нагрузку на каждый контакт и суммарный ток разъема.

• Требуемые напряжение, рабочую частоту и условия внешней среды.

• Способ оконцевания проводов и совместимость обжимного инструмента с контактами.

• Требования к герметичности: данное исполнение относится к негерметичным соединителям, поэтому для наружного применения или зон с прямым воздействием влаги может потребоваться дополнительная защита.

2РМДТ39Б22Г5В1В — практичное решение для многоконтактного подключения аппаратуры, где требуется компактная приборная розетка на 22 цепи, резьбовая фиксация и работоспособность в сложных климатических и механических условиях.
