2РМДТ36КУН20Ш5В1В 2017г Элекон

Цена:

3250 ₽

В наличии: 12 шт.

Производитель: Элекон

Технические характеристики

2РМДТ36КУН20Ш5В1В — это кабельная вилка цилиндрического электрического разъёма типа 2РМДТ, выпускаемая под торговой маркой «Элекон» (АО «Завод Элекон»). Она предназначена для соединения электрических цепей постоянного и переменного тока частотой до примерно 3 МГц в промышленной и радиоэлектронной аппаратуре.

Тип разъёма: 2РМДТ — защитный, влагозащищённый цилиндрический разъём стационарного исполнения.
Контактная часть: 20 контактов, исполнение «Ш5» (штыревые контакты, вариант 5 по исполнению).
Материал контактов: серебро или сочетание серебра/золота, что обеспечивает низкое переходное сопротивление.
Материал изолятора и корпуса: карболит (бакелит), что даёт высокую механическую прочность и устойчивость к агрессивным условиям.

Максимальная общая токовая нагрузка порядка 100–130 А (у разных поставщиков указывается около 133 А).
Сопротивление контактов не более нескольких миллиом (обычно не более 0,005 Ом).
Сопротивление изоляции в нормальных условиях не менее 1000–5000 МОм.
Ёмкость между соседними контактами порядка нескольких пикофарад (до ~6 пФ).

Вилка кабельная, предназначена для подключения кабеля с последующим соединением с соответствующей розеткой того же типоразмера и серии 2РМДТ.
Имеет угловой или прямой патрубок (в зависимости от конкретного подисполнения), что облегчает монтаж в стеснённых условиях.
Разъём рассчитан на эксплуатацию в составе стационарных устройств и распределительных щитов, где важны надёжное соединение и устойчивость к вибрации и изменению температур.

Описание

2РМДТ36КУН20Ш5В1В

2РМДТ36КУН20Ш5В1В — кабельная вилка для надежных электрических соединений

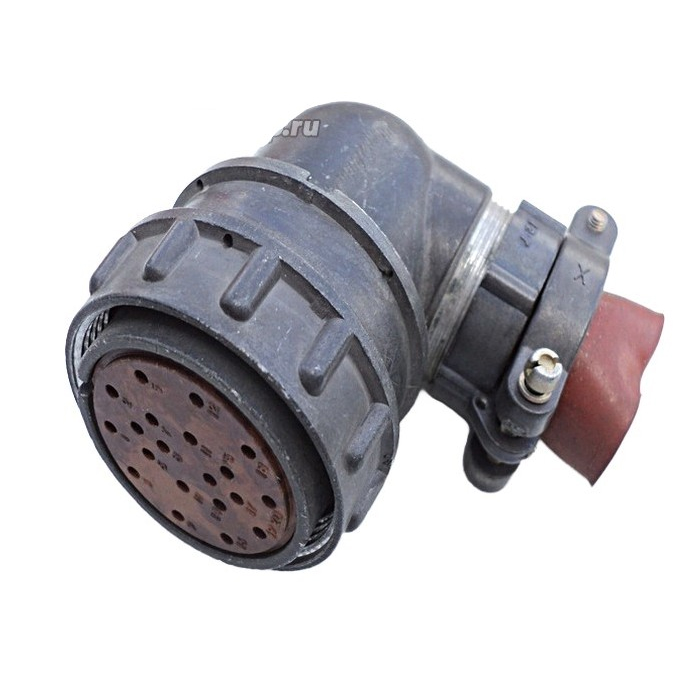

2РМДТ36КУН20Ш5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на создание разъемных соединений в цепях промышленного, приборного и специального оборудования. Исполнение представляет собой кабельную вилку с угловым патрубком, 20 штыревыми контактами и резьбовым способом сочленения с ответной частью.

Назначение соединителя

Разъем применяется там, где необходимо обеспечить надежное подключение жгутов и кабелей, сохранить правильную ориентацию контактов и выдерживать механические воздействия в процессе эксплуатации. Конструкция подходит для внутреннего объемного монтажа и пайки проводников к извлекаемым контактам.

Серия 2РМДТ относится к негерметичным цилиндрическим соединителям ручного соединения. Модель 2РМДТ36КУН20Ш5В1В рассчитана на коммутацию 20 электрических цепей; все контакты в данном сочетании имеют диаметр 1,5 мм.

Расшифровка маркировки

Маркировка содержит ключевые параметры конструкции:

Обозначение	Значение
2РМДТ	Серия низкочастотных цилиндрических соединителей
36	Условный размер корпуса
К	Кабельное исполнение корпуса
У	Угловой патрубок
Н	Гайка патрубка для неэкранированного кабеля
20	Количество контактов
Ш	Вилка со штыревыми контактами
5	Сочетание из 20 контактов диаметром 1,5 мм
В	Серебряное покрытие контактов
1	Теплостойкость до +100 °C
В	Всеклиматическое исполнение

Такое обозначение помогает быстро определить совместимость соединителя с кабелем, ответной частью, электрической схемой и условиями эксплуатации.

Технические параметры

Ключевые характеристики 2РМДТ36КУН20Ш5В1В:

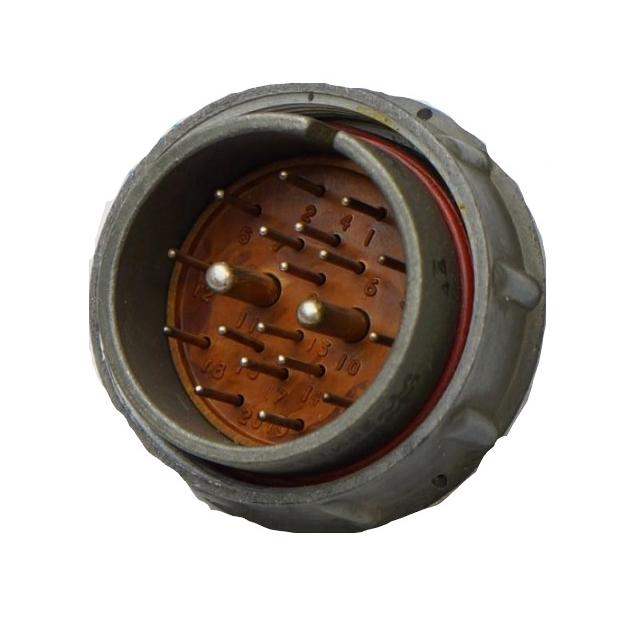

Количество контактов — 20 штыревых контактов диаметром 1,5 мм.
Номинальная токовая нагрузка — до 8 А на один контакт; суммарно до 133 А на соединитель.
Рабочее напряжение — до 700 В в зависимости от условий эксплуатации.
Контактное сопротивление — не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Способ соединения — резьбовой, с накидной гайкой M39×1,5.
Электрический монтаж — пайка.
Контакты — латунные, с серебряным покрытием.
Изолятор — карболит.
Корпус — алюминиевый сплав с оксидированным покрытием.
Габаритные размеры — ориентировочно 45 × 71 × 55 мм.
Масса — около 81,7 г.

Условия эксплуатации

Разъем 2РМДТ36КУН20Ш5В1В предназначен для работы в широком диапазоне внешних факторов. Допустимая рабочая температура составляет от −60 до +100 °C, а относительная влажность может достигать 98% при температуре +40 °C. Конструкция рассчитана на воздействие вибраций в диапазоне 1–5000 Гц, многократные и одиночные механические удары, а также эксплуатацию при пониженном атмосферном давлении.

Ресурс разъема составляет до 500 циклов сочленения и расчленения. Это важно для аппаратуры, в которой кабельные сборки периодически подключаются во время обслуживания, диагностики, наладки или замены блоков.

Особенности конструкции

Угловой патрубок делает 2РМДТ36КУН20Ш5В1В удобным для монтажа в ограниченном пространстве: кабель выводится под углом, что снижает риск перегиба и помогает аккуратно разместить жгут возле корпуса оборудования. Гайка исполнения «Н» рассчитана на неэкранированный кабель, а уплотнительная втулка способствует фиксации кабеля в патрубке.

Одношпоночная поляризация и направляющий паз исключают случайное неверное сочленение. Резьбовая фиксация повышает стойкость соединения к вибрации и предотвращает самопроизвольное разъединение при механических нагрузках.

Где применяется

Соединитель 2РМДТ36КУН20Ш5В1В может использоваться в составе:

систем промышленной автоматики и управления;
измерительной, испытательной и контрольной аппаратуры;
электрошкафов, приборных блоков и кабельных жгутов;
транспортного, энергетического и специализированного оборудования;
устройств, работающих при вибрации, перепадах температуры и высокой влажности.

При проектировании важно проверить соответствие ответной части по серии, типоразмеру корпуса, контактной схеме, поляризации и исполнению контактов. Для надежной работы также необходимо соблюдать требования к пайке, сечению проводников, допустимому току каждой цепи и механической разгрузке кабеля.
