2РМДТ36КУН20Ш5В1В 2026г «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

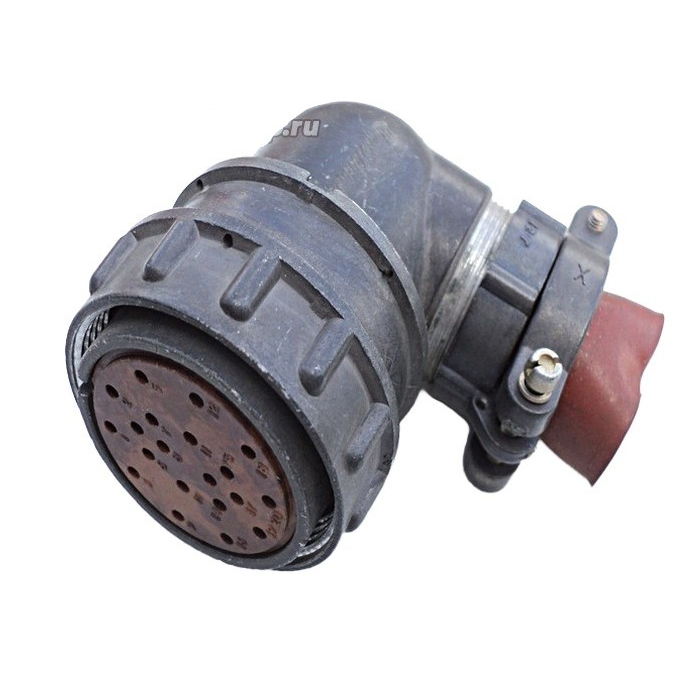

2РМДТ36КУН20Ш5В1В «5» — это кабельная вилка из серии цилиндрических разъёмов 2РМДТ ручного соединения с внутренним объёмным монтажом. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) с нагрузкой до 700 В и используется в различных климатических условиях.

Разъёмы серии 2РМДТ соединяют цепи с высоким током до 260 А, содержат от 4 до 50 контактов в карболитовом основании и металлическом корпусе. Эта модель имеет блочный корпус без левой резьбы и всеклиматическое исполнение, что обеспечивает надёжность в экстремальных условиях.

Модель рассчитана на 20 контактов с максимальной токовой нагрузкой 8 А на контакт и 133 А общей. Рабочая температура от -60 до +100 °C, сопротивление контактов — 5 МОм, материал контактов — золото или серебро, способ монтажа — объёмный с пайкой.

2РМДТ — тип соединителя; 36 — условный размер корпуса; КУН — кабельная вилка с кожухом под неэкранированный кабель; 20 — число контактов; Ш — покрытие контактов (вероятно, серебро); 5 — размер контакта; В1 — теплостойкость до 100 °C; В — всеклиматическое исполнение.

Выдерживает синусоидальную вибрацию до 5000 Гц, механические удары до 1000 м/с², влажность 98% при +40 °C и пониженное давление до 10⁻¹² Па. Наработка — не менее 1000 часов, сочленения-расчленения — до 500 раз, срок хранения — 15 лет.

Описание

2РМДТ36КУН20Ш5В1В

2РМДТ36КУН20Ш5В1В — кабельная вилка для надежных электрических соединений

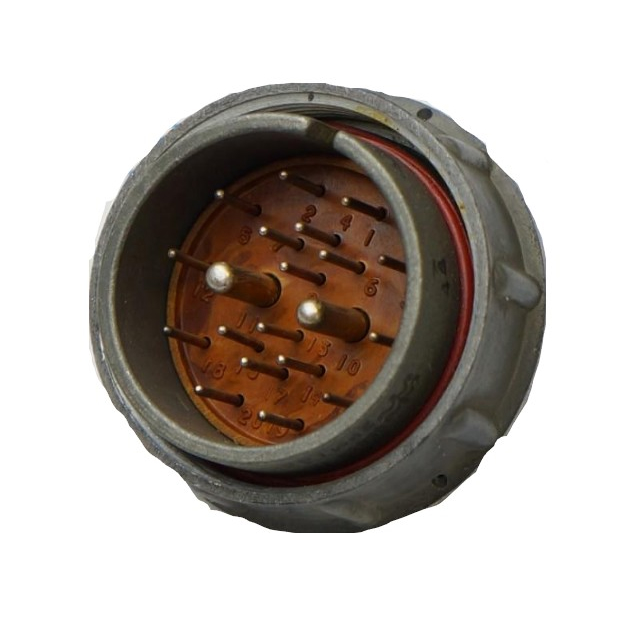

2РМДТ36КУН20Ш5В1В — цилиндрический низкочастотный электрический соединитель серии 2РМДТ, рассчитанный на создание разъемных соединений в цепях промышленного, приборного и специального оборудования. Исполнение представляет собой кабельную вилку с угловым патрубком, 20 штыревыми контактами и резьбовым способом сочленения с ответной частью.

Назначение соединителя

Разъем применяется там, где необходимо обеспечить надежное подключение жгутов и кабелей, сохранить правильную ориентацию контактов и выдерживать механические воздействия в процессе эксплуатации. Конструкция подходит для внутреннего объемного монтажа и пайки проводников к извлекаемым контактам.

Серия 2РМДТ относится к негерметичным цилиндрическим соединителям ручного соединения. Модель 2РМДТ36КУН20Ш5В1В рассчитана на коммутацию 20 электрических цепей; все контакты в данном сочетании имеют диаметр 1,5 мм.

Расшифровка маркировки

Маркировка содержит ключевые параметры конструкции:

Обозначение	Значение
2РМДТ	Серия низкочастотных цилиндрических соединителей
36	Условный размер корпуса
К	Кабельное исполнение корпуса
У	Угловой патрубок
Н	Гайка патрубка для неэкранированного кабеля
20	Количество контактов
Ш	Вилка со штыревыми контактами
5	Сочетание из 20 контактов диаметром 1,5 мм
В	Серебряное покрытие контактов
1	Теплостойкость до +100 °C
В	Всеклиматическое исполнение

Такое обозначение помогает быстро определить совместимость соединителя с кабелем, ответной частью, электрической схемой и условиями эксплуатации.

Технические параметры

Ключевые характеристики 2РМДТ36КУН20Ш5В1В:

Количество контактов — 20 штыревых контактов диаметром 1,5 мм.
Номинальная токовая нагрузка — до 8 А на один контакт; суммарно до 133 А на соединитель.
Рабочее напряжение — до 700 В в зависимости от условий эксплуатации.
Контактное сопротивление — не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Способ соединения — резьбовой, с накидной гайкой M39×1,5.
Электрический монтаж — пайка.
Контакты — латунные, с серебряным покрытием.
Изолятор — карболит.
Корпус — алюминиевый сплав с оксидированным покрытием.
Габаритные размеры — ориентировочно 45 × 71 × 55 мм.
Масса — около 81,7 г.

Условия эксплуатации

Разъем 2РМДТ36КУН20Ш5В1В предназначен для работы в широком диапазоне внешних факторов. Допустимая рабочая температура составляет от −60 до +100 °C, а относительная влажность может достигать 98% при температуре +40 °C. Конструкция рассчитана на воздействие вибраций в диапазоне 1–5000 Гц, многократные и одиночные механические удары, а также эксплуатацию при пониженном атмосферном давлении.

Ресурс разъема составляет до 500 циклов сочленения и расчленения. Это важно для аппаратуры, в которой кабельные сборки периодически подключаются во время обслуживания, диагностики, наладки или замены блоков.

Особенности конструкции

Угловой патрубок делает 2РМДТ36КУН20Ш5В1В удобным для монтажа в ограниченном пространстве: кабель выводится под углом, что снижает риск перегиба и помогает аккуратно разместить жгут возле корпуса оборудования. Гайка исполнения «Н» рассчитана на неэкранированный кабель, а уплотнительная втулка способствует фиксации кабеля в патрубке.

Одношпоночная поляризация и направляющий паз исключают случайное неверное сочленение. Резьбовая фиксация повышает стойкость соединения к вибрации и предотвращает самопроизвольное разъединение при механических нагрузках.

Где применяется

Соединитель 2РМДТ36КУН20Ш5В1В может использоваться в составе:

систем промышленной автоматики и управления;
измерительной, испытательной и контрольной аппаратуры;
электрошкафов, приборных блоков и кабельных жгутов;
транспортного, энергетического и специализированного оборудования;
устройств, работающих при вибрации, перепадах температуры и высокой влажности.

При проектировании важно проверить соответствие ответной части по серии, типоразмеру корпуса, контактной схеме, поляризации и исполнению контактов. Для надежной работы также необходимо соблюдать требования к пайке, сечению проводников, допустимому току каждой цепи и механической разгрузке кабеля.
