Назначение розетки 2РМДТ36КУН20Г6В1ЛВ

Розетка кабельная угловая 2РМДТ36КУН20Г6В1ЛВ (артикул 2757) — это цилиндрический низкочастотный соединитель байонетного сочленения серии 2РМД, предназначенный для монтажа непосредственно на кабель. Изделие применяется для создания надёжного электрического соединения в составе кабельных сборок и жгутов, где требуется высокая степень герметизации и устойчивость к внешним воздействиям.

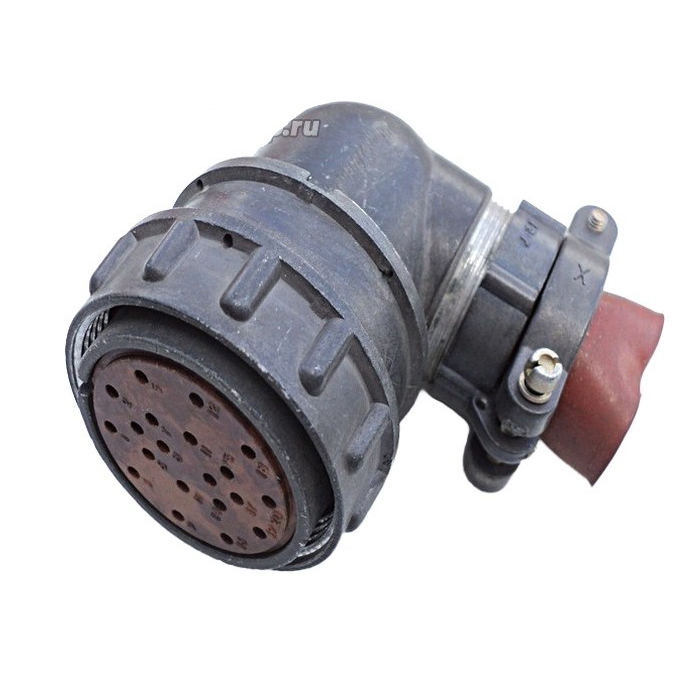

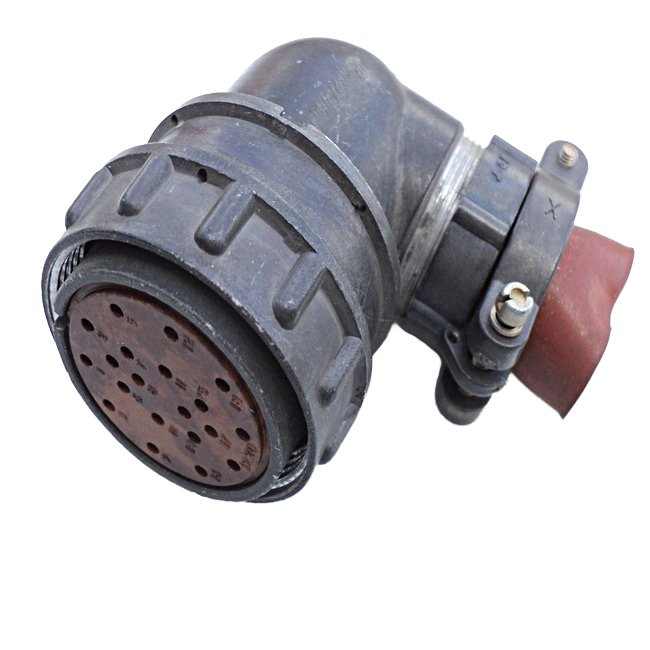

Конструктивно розетка относится к угловому типу, что обозначено индексом «У» в наименовании. Такое исполнение упрощает прокладку кабеля в стеснённых условиях и снижает изгибающую нагрузку на сам кабель в месте выхода из корпуса разъёма.

Подтверждённые особенности конструкции

Изделие выполнено в цилиндрическом корпусе диаметром 36 мм. Сочленение с ответной частью — байонетное, что обеспечивает быстрое и надёжное соединение и разъединение без применения специального инструмента. Индекс «ДТ» в обозначении серии указывает на высокую степень герметизации: разъём защищён от влаги, пыли и перепадов давления.

• Тип разъёма: цилиндрический, низкочастотный, быстроразъёмный, байонетного сочленения.
• Исполнение: розетка кабельная угловая, монтаж на кабель.
• Диаметр корпуса: 36 мм.
• Количество контактов: 20.
• Тип контактов: гнездовые (женские).
• Климатическое исполнение: всеклиматическое, обозначено индексом «В1».
• Индекс «6» в наименовании указывает на определённую группу контактов, от которой зависят допустимые рабочие ток и напряжение.
• Материал корпуса: алюминиевые сплавы с защитным покрытием.
• Материал контактов: медные сплавы с покрытием, например золотом или серебром, для низкого сопротивления и коррозионной стойкости.

Технические характеристики

Рабочее напряжение изделия варьируется в зависимости от контактной группы, но обычно составляет до 700 В. Рабочий ток также определяется конкретной контактной группой. Контакты гнездового типа рассчитаны на многократное сочленение с ответной вилкой с байонетным замком.

Розетка обладает высокой устойчивостью к вибрациям, ударам, а также к широкому диапазону температур и влажности. Всеклиматическое исполнение «В1» допускает эксплуатацию в различных климатических зонах. Заявленный период производства изделия — 2015–2026 годы. Производитель в предоставленных данных не указан.

Применение

Благодаря герметичности, механической прочности и устойчивости к агрессивным средам розетка востребована в ответственных областях, где надёжность электросоединения критична.

1. Авиационная и космическая техника: подключение систем управления, датчиков, навигационного оборудования и бортовой электроники.
2. Военная техника: оборудование связи, радиолокационные станции, наземная и морская техника, работающая в экстремальных условиях.
3. Промышленное оборудование: автоматизированные системы управления технологическими процессами, станки с ЧПУ, робототехника при повышенной влажности, запылённости и вибрациях.
4. Судостроение: электрические и электронные системы судов, подводных аппаратов и буровых платформ, где требуется защита от морской воды и агрессивных сред.
5. Специальная техника: геофизическая аппаратура, измерительное оборудование, железнодорожный транспорт.

Особенности монтажа и эксплуатации

Угловая конструкция корпуса позволяет рационально организовать прокладку кабеля в ограниченном пространстве и уменьшить изгибающие нагрузки на проводник у места входа в разъём. Байонетный механизм фиксирует соединение поворотом, что удобно при монтаже в труднодоступных местах и сокращает время сборки.

Герметичное исполнение серии «ДТ» и всеклиматический индекс «В1» делают розетку пригодной для эксплуатации как в закрытых отсеках, так и на открытых площадках, подверженных воздействию влаги, пыли и перепадов давления. При подборе ответной части следует учитывать тип контактов, число контактов и группу контактной пары, обозначенную индексом «6», поскольку именно от неё зависят допустимые рабочие ток и напряжение.
