Назначение соединителя 2РМДТ36КУЭ20ШВ1В «5»

Соединитель электрический цилиндрический 2РМДТ36КУЭ20ШВ1В «5» серии 2РМДТ предназначен для надёжного соединения и коммутации электрических цепей в различных условиях эксплуатации. Изделие применяется в составе кабельных сборок и электрооборудования, где требуется стабильная передача сигналов и питания при воздействии вибрации, ударных нагрузок, перепадов давления и широкого диапазона температур.

Индекс «5» в обозначении соответствует приёмке по категории «5», что подтверждает соответствие изделия установленным требованиям для ответственных применений. Модель относится к категории 2РМД и выпускается в всеклиматическом исполнении, что допускает её использование в тропических и холодных климатических зонах.

Конструкция и основные характеристики

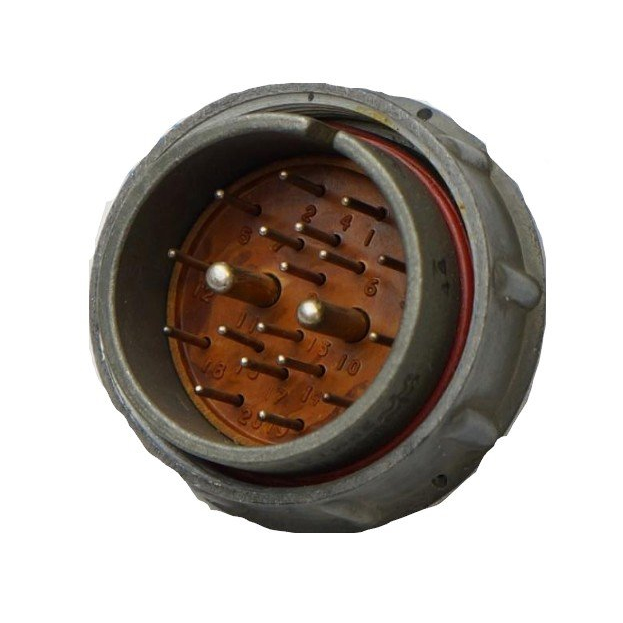

Соединитель выполнен в цилиндрическом корпусе и имеет 20 контактов, обозначенных в маркировке как КУЭ20. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения. Конструкция предусматривает угловой патрубок для экранированного кабеля, что позволяет организовать экранированную линию связи и защитить цепь от электромагнитных помех.

Основные электрические параметры изделия:

• токовая нагрузка на одиночный контакт — от 4 до 36 А;
• суммарная токовая нагрузка — до 260 А;
• максимальное рабочее напряжение — от 560 до 700 В;
• электрическая прочность изоляции — до 2300 В амплитудного значения;
• ёмкость между контактами — не более 6 пФ;
• сопротивление изоляции — не менее 5000 МОм.

Теплостойкость исполнения обеспечивает работу при температуре до 100 градусов Цельсия, а всеклиматическое исполнение расширяет рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия, а при смене исполнения — и выше.

Условия эксплуатации и надёжность

Соединитель рассчитан на эксплуатацию в жёстких условиях. Он выдерживает вибрацию в диапазоне от 50 до 10000 Гц с уровнем до 170 дБ, удары с ускорением до 5000 метров на секунду в квадрате, линейное ускорение до 2000 метров на секунду в квадрате, а также перепады давления от 10 в минус двенадцатой степени до 5 умноженное на 10 в пятой степени Паскаля.

Показатели надёжности изделия подтверждаются следующими данными:

• минимальная наработка — 1000 часов;
• число сочленений и расчленений — 500 циклов;
• срок сохраняемости — 15 лет.

Применение

Благодаря сочетанию экранированного исполнения, всеклиматической стойкости и высокой механической прочности соединитель 2РМДТ36КУЭ20ШВ1В «5» применяется в электрооборудовании, кабельных системах и устройствах, работающих в условиях интенсивной вибрации, ударных воздействий и изменяющегося атмосферного давления. Угловой патрубок под экранированный кабель делает модель удобной для монтажа в ограниченном пространстве и для прокладки линий с защитой от помех.

Категория приёмки «5» указывает на то, что изделие прошло установленную приёмочную процедуру и может использоваться в ответственных узлах, где предъявляются повышенные требования к качеству и стабильности работы соединителя.
