Назначение разъёма 2РМДТ36КУЭ20Ш6В1В

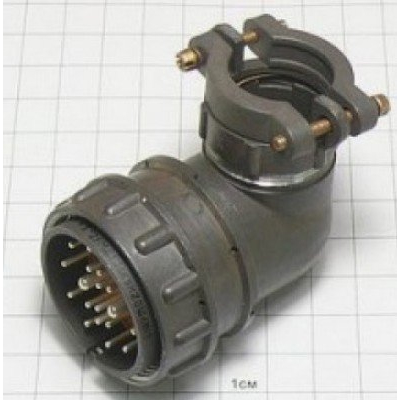

2РМДТ36КУЭ20Ш6В1В — российский цилиндрический низкочастотный разъём серии 2РМДТ, выпускаемый производителем Элекон. Изделие относится к типу «вилка кабельная» с угловым патрубком и предназначено для подключения к кабелю. Основное назначение — обеспечение надёжного многоконтактного электрического соединения в оборудовании промышленной и силовой электроники, где требуется передача сигналов и токов при повышенных механических и климатических нагрузках.

Разъём применяется там, где важны пайка жил кабеля и хорошая механическая фиксация ответной части. Произвольное рабочее положение позволяет монтировать его без жёсткой привязки к пространственной ориентации, что удобно при сборке кабельных сборок и жгутов.

Конструктивные особенности

Корпус разъёма выполнен из алюминиевого сплава с оксидным покрытием, что обеспечивает стойкость к коррозии и механическим воздействиям. Изолятор изготовлен из карболита. Сочленение осуществляется посредством резьбового соединения с накидной гайкой шага M39 на 1,5. Поляризация выполняется по одной шпонке, а ориентация — по пазу, что исключает неправильную стыковку.

Контактная система включает 20 контактов:

• 18 штыревых контактов диаметром около 1,5 мм;
• 2 штыря диаметром около 3 мм.

Контакты изготавливаются из латуни с серебряным покрытием. Такое исполнение снижает переходное сопротивление и повышает надёжность соединения при длительной эксплуатации.

Технические характеристики и условия эксплуатации

Рабочий диапазон температур составляет примерно от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия. Разъём рассчитан на длительную эксплуатацию свыше 1000 часов наработки и не менее 500 циклов сочленений-расчленений.

Электрические параметры:

• максимальное рабочее напряжение — до 700 В;
• допускаемый ток на контакт диаметром 1,5 мм — порядка до 10 А;
• допускаемый ток на контакт диаметром 3 мм — до 36 А;
• суммарный ток по разъёму — до нескольких десятков ампер, до примерно 147 А в зависимости от условий охлаждения.

Разъём невзрывозащищённый, не герметичный, предназначен для произвольного рабочего положения. Указанные свойства делают его пригодным для применения в условиях, где не предъявляются требования по взрывозащите и полной герметичности, но важны устойчивость к температуре, влажности и механическим нагрузкам.

Область применения и совместимость

2РМДТ36КУЭ20Ш6В1В используется в промышленной и силовой электронике для соединения кабельных линий с оборудованием. Возможность пайки жил кабеля и резьбовая фиксация накидной гайкой обеспечивают стабильный контакт даже при вибрациях и умеренных ударных воздействиях. Разъём подходит для жгутов и кабельных сборок, где требуется коммутация цепей управления, питания и сигнализации с числом проводников до 20.

При монтаже следует учитывать негерметичность и невзрывозащищённость исполнения: изделие не предназначено для работы в средах, требующих полной защиты от проникновения влаги или исключения искрообразования. Заявленные характеристики подтверждаются конструкцией и материалами: алюминиевый сплав корпуса с оксидным покрытием, карболитовый изолятор, латунные контакты с серебряным покрытием, резьбовое сочленение M39 на 1,5. Совместимость с ответными частями определяется серией 2РМДТ и типом «вилка кабельная» с угловым патрубком.
