Назначение соединителя 2РМДТ36КУЭ20Ш5В1В

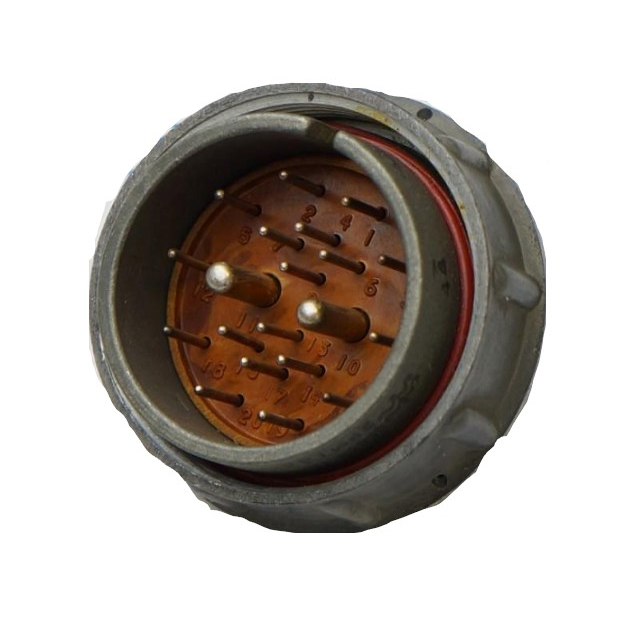

Соединитель 2РМДТ36КУЭ20Ш5В1В производства «Элекон» — это кабельная вилка цилиндрического типа, предназначенная для коммутации электрических цепей постоянного и переменного тока в различной радиоэлектронной аппаратуре. Основное назначение изделия — подключение и соединение кабелей в электротехнических и контрольно-измерительных устройствах, а также в радиоаппаратуре общего назначения.

Разъём обеспечивает надёжный электрический контакт и применяется в условиях, где герметизация не требуется, но важна устойчивость к изменениям температуры и влажности. Изделие выполнено во всеклиматическом исполнении, что расширяет область его использования в аппаратуре, эксплуатируемой в разных климатических зонах.

Артикул изделия — 50172. Товар относится к категории 2РМД и выпускается производителем «Элекон».

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются типоразмером 2РМДТ — цилиндрический разъём с фиксацией резьбовым гнёздом. Корпус изготовлен из конструкционного материала, устойчивого к внешним воздействиям. Изделие предназначено для кабельного монтажа, то есть для установки на кабель.

Ключевые электрические и эксплуатационные характеристики:

• Количество контактов — 20 штук.
• Рабочее напряжение — не более 700 В постоянного тока или 560 В переменного тока (эффективное значение).
• Максимальный ток на один контакт — до 8 А.
• Общая суммарная токовая нагрузка — до 133 А.
• Материал контактов — золото и серебро, что обеспечивает низкое сопротивление контакта и хорошую устойчивость к коррозии.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Исполнение — всеклиматическое, с устойчивостью к изменениям температуры и влажности.

Благодаря сочетанию золотых и серебряных покрытий контактной группы изделие сохраняет стабильные параметры соединения и снижает переходное сопротивление в местах коммутации. Малое значение межконтактной ёмкости делает разъём пригодным для цепей, где важна минимальная паразитная связь между проводниками.

Применение и порядок использования

Соединитель 2РМДТ36КУЭ20Ш5В1В применяется для подключения и соединения кабелей в электротехнических и контрольно-измерительных устройствах, а также в радиоаппаратуре общего назначения. Он может использоваться в составе коммутационных линий, где требуется надёжный контакт при напряжениях до 700 В постоянного тока или до 560 В переменного тока и токах до 8 А на контакт.

Как правило, данный разъём парно применяется с соответствующим гнёздом того же типоразмера и серии, что обеспечивает удобную и надёжную сборку коммутационных линий. Фиксация резьбовым гнёздом препятствует самопроизвольному разъединению в процессе эксплуатации.

Порядок применения изделия предполагает следующие действия:

1. Подготовить кабель в соответствии с требованиями к кабельному монтажу.
2. Выполнить разделку и закрепление проводников в контактной части вилки.
3. Соединить вилку с ответным гнёздом того же типоразмера и серии.
4. Зафиксировать соединение резьбовым гнёздом.
5. Проверить надёжность контакта и целостность коммутационной линии.

Изделие рассчитано на эксплуатацию в условиях, где не требуется герметизация, но важна устойчивость к изменениям температуры и влажности. Это делает его пригодным для использования в аппаратуре, работающей в различных климатических зонах.

Краткие сведения о товаре

• Название: 2РМДТ36КУЭ20Ш5В1В Элекон.
• Артикул: 50172.
• Категория: 2РМД.
• Производитель: «Элекон».
• Тип: кабельная вилка цилиндрического типа.
• Типоразмер: 2РМДТ, с фиксацией резьбовым гнёздом.
• Год: 2017.
