Назначение соединителя 2РМДТ36КУЭ20Ш5В1В

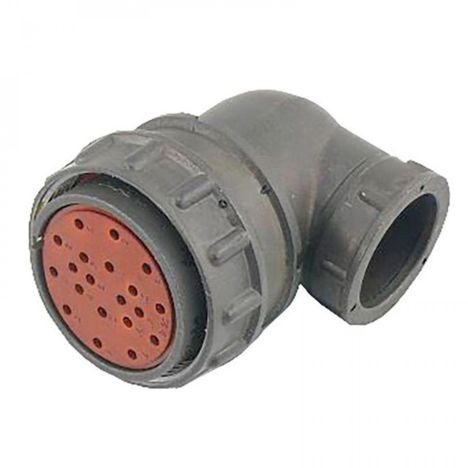

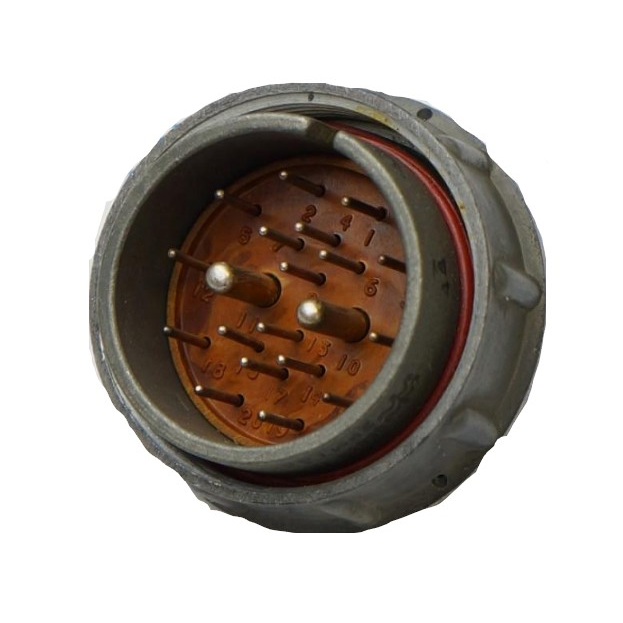

Соединитель 2РМДТ36КУЭ20Ш5В1В относится к серии низкочастотных цилиндрических электрических соединителей типа 2РМДТ и предназначен для коммутации электрических цепей в радиоэлектронной аппаратуре, контрольно-измерительных приборах и различных электрических устройствах. Изделие выпущено в 1992 году и представляет собой вилку кабельного исполнения с угловым патрубком для экранированного кабеля. Такое исполнение позволяет подключать соединитель к экранированным линиям связи, обеспечивая при этом защиту передаваемого сигнала от внешних электромагнитных помех.

Расшифровка обозначения указывает на ключевые конструктивные признаки: тип 2РМДТ, условный размер корпуса 36, кабельный корпус с угловым патрубком для экранированного кабеля, 20 контактов, исполнение вилки, покрытие контактов серебром и всеклиматическое исполнение В1В. Совокупность этих признаков определяет область применения изделия и его эксплуатационные возможности.

Подтверждённые технические характеристики

Ниже приведены параметры соединителя, заявленные в его описании. Значения указаны для контактов диаметром 1,5 мм, которые применены в данной модели.

• Тип соединителя: 2РМДТ — низкочастотный цилиндрический соединитель.
• Условный размер корпуса: 36.
• Вид корпуса: кабельный с угловым патрубком для экранированного кабеля.
• Количество контактов: 20.
• Часть соединителя: вилка.
• Диаметр контактов: 1,5 мм у всех контактов.
• Покрытие контактов: серебро.
• Теплостойкость: 100 градусов Цельсия.
• Всеклиматическое исполнение: В1В.
• Рабочее напряжение: не более 700 В или 560 В.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А в зависимости от диаметра контактов.
• Максимальная суммарная токовая нагрузка: от 27 А до 260 А.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В.
• Температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Повышенная относительная влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.

Электрические параметры

Соединитель рассчитан на рабочее напряжение не более 700 В или 560 В в зависимости от условий применения. Токовая нагрузка на одиночный контакт составляет от 4 А до 36 А и определяется диаметром контактов, при этом максимальная суммарная токовая нагрузка на соединитель достигает от 27 А до 260 А. Малое переходное сопротивление контактов, не превышающее 2,5 мОм, обеспечивает стабильность электрического соединения и снижение потерь. Межконтактная ёмкость не более 6 пФ важна для передачи сигналов, чувствительных к паразитным связям.

Изоляционные свойства

Сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокие диэлектрические качества изделия. Электрическая прочность изоляции проверяется напряжением 1850 В при рабочем напряжении 560 В и 2300 В при рабочем напряжении 700 В, что обеспечивает запас по пробою и надёжность работы в составе аппаратуры.

Условия эксплуатации и применение

Соединитель 2РМДТ36КУЭ20Ш5В1В способен выдерживать механические удары и вибрации, что делает его пригодным для использования в жёстких условиях эксплуатации. Всеклиматическое исполнение В1В и диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяют применять изделие в аппаратуре, работающей на открытом воздухе, в неотапливаемых помещениях и в подвижных объектах.

Повышенная относительная влажность до 98 процентов при температуре плюс 35 градусов Цельсия также не является препятствием для эксплуатации, что подтверждает влагостойкость конструкции. Угловой патрубок корпуса облегчает монтаж экранированного кабеля в стеснённых условиях, а серебряное покрытие контактов снижает переходное сопротивление и повышает износостойкость при многократных сочленениях.

Типовые области применения включают электрические, радио- и контрольно-измерительные приборы, где требуется надёжная коммутация цепей при повышенных требованиях к помехозащищённости и стойкости к внешним воздействиям. Вилка применяется в составе кабельных сборок и соединяется с ответной частью соответствующего исполнения.

Комплектация и сведения о соответствии

Товар поставляется под названием 2РМДТ36КУЭ20Ш5В1В с артикулом 2766 в категории 2РМД. Производитель в предоставленных данных не указан. Сведения о комплектации, стране производства, сертификатах, стандартах и гарантии в исходных данных отсутствуют и в описании не приводятся.
