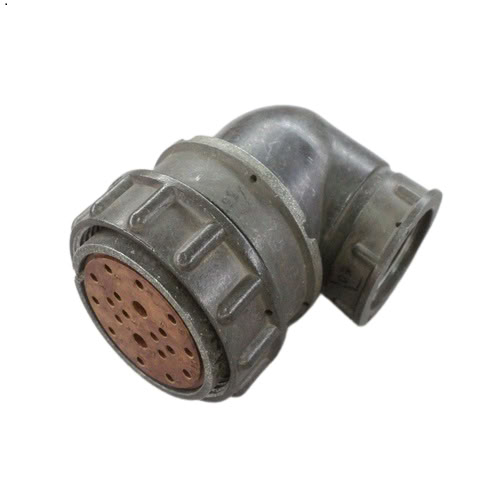

Назначение разъёма 2РМДТ36КУЭ20Г6В1В

Разъём 2РМДТ36КУЭ20Г6В1В производства завода «Элекон» относится к серии цилиндрических низкочастотных разъёмов типа 2РМДТ. Он предназначен для соединения электрических цепей в стационарных и подвижных объектах, в том числе в условиях повышенной вибрации и агрессивного климата. Основное назначение изделия — обеспечение надёжного электрического контакта между кабелем и ответной частью в составе электрооборудования, приборных стоек, пультов и других технических устройств.

Технические особенности и характеристики

• Серия: 2РМДТ, условный размер корпуса 36.
• Тип контактов: штыревые, круглой формы, частично извлекаемые.
• Количество контактов: 20, из них 18 диаметром около 1,5 мм и 2 диаметром около 3 мм.
• Материал корпуса: алюминиевый сплав А-22 с оксидированным покрытием (серый цвет), изолятор — карболит (коричневый).
• Максимальное рабочее напряжение: до 700 В.
• Максимальный ток на контакт: до 10 А для контактов диаметром 1,5 мм и до 36 А для контактов диаметром 3 мм; общий максимальный ток разъёма — порядка 147 А.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,8 мОм для контактов диаметром 3 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Форма корпуса: кабельный, угловой патрубок (обозначение «У»), с накидной гайкой для неэкранированного кабеля.
• Способ электрического монтажа: пайка проводников в контактные окончания.
• Механический монтаж: сочленение резьбовое, шаг резьбы накидной гайки — примерно M39 на 1,5 мм.
• Климатическое исполнение: В2.1, диапазон рабочих температур примерно от минус 60 до плюс 100 °C, относительная влажность до 98 процентов при плюс 40 °C.

Условия эксплуатации и область применения

Разъём допускает значительные вибрационные и ударные нагрузки (до десятков и сотен g) и рассчитан на несколько сотен сочленений-расчленений, а также на длительный срок службы (тысячи часов наработки). Такие параметры делают изделие пригодным для эксплуатации в составе подвижных объектов, где соединение подвергается механическим воздействиям и перепадам температур.

Благодаря климатическому исполнению В2.1 разъём 2РМДТ36КУЭ20Г6В1В может применяться в условиях повышенной влажности и агрессивной среды. Он подходит для использования в промышленном оборудовании, транспортных системах, системах управления и связи, а также в других областях, где требуется надёжное соединение электрических цепей с возможностью разъединения.

Монтаж разъёма выполняется пайкой проводников в контактные окончания, что обеспечивает стабильный электрический контакт. Резьбовое сочленение с накидной гайкой гарантирует механическую прочность и защиту от самопроизвольного рассоединения при вибрации. Изолятор из карболита и корпус из оксидированного алюминиевого сплава А-22 обеспечивают электрическую изоляцию и стойкость к внешним воздействиям.

Ключевые преимущества

1. Высокое максимальное рабочее напряжение до 700 В позволяет использовать разъём в силовых и сигнальных цепях.
2. Комбинированная контактная система с двумя типоразмерами контактов даёт гибкость при коммутации цепей с разными токами.
3. Низкое переходное сопротивление контактов обеспечивает минимальные потери и нагрев при передаче тока.
4. Стойкость к вибрации, ударам и широкому диапазону температур расширяет область применения.
5. Резьбовое сочленение с накидной гайкой упрощает монтаж и повышает надёжность соединения.

Разъём 2РМДТ36КУЭ20Г6В1В поставляется как отдельное изделие производства завода «Элекон». Артикул — 50171. Категория — 2РМД. Дополнительные сведения о комплектации, сертификатах и гарантии следует уточнять у поставщика, поскольку в предоставленных данных они не указаны.
