Назначение разъёма 2РМДТ36КУЭ20Г5В1В

2РМДТ36КУЭ20Г5В1В «ОС» — цилиндрический низкочастотный негерметичный электрический разъём, предназначенный для соединения и коммутации электрических цепей в радиоэлектронной аппаратуре общего назначения. Изделие применяется как в гражданской, так и в военной технике, авиации и системах связи, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации.

Разъём выпускался в разные годы, включая период до 2015–2026 годов, о чём свидетельствуют маркировки на изделиях. Поставку таких разъёмов для различных отраслей осуществлял производитель «Элекон».

Расшифровка маркировки

Обозначение 2РМДТ36КУЭ20Г5В1В построено по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия.

• 2РМДТ — тип разъёма: цилиндрический низкочастотный.
• 36 — условный размер корпуса, диаметр посадочного отверстия 36 мм.
• КУЭ — кабельный корпус с угловым патрубком и эллиптической гайкой.
• 20 — количество контактов.
• Г — розетка.
• 5 — сочетание контактов с диаметром 1 мм.
• В — покрытие контактов серебром.
• 1 — максимальная температура плюс 100 градусов Цельсия.
• В — всеклиматическое исполнение.

Конструкция и материалы

Разъём имеет блочный или кабельный корпус, изготовленный из алюминиевого сплава АЛ-11. Изолятор выполнен из пресс-материала АГ-4. В конструкцию входят корпус с фланцем для блочного варианта, изоляторы, гнёзда или штыри, пружинное кольцо и крепёжные элементы. Диаметр контактов составляет 1 мм.

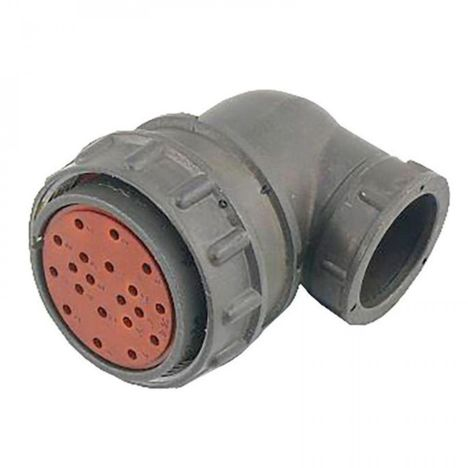

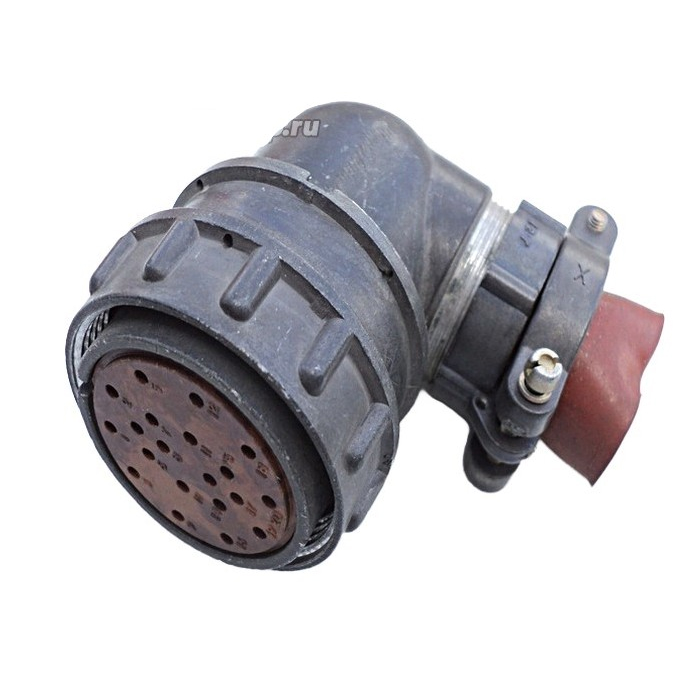

Кабельное исполнение КУЭ предусматривает угловой патрубок и эллиптическую гайку, что упрощает монтаж в стеснённых условиях и обеспечивает надёжную фиксацию кабеля.

Электрические характеристики

Разъём рассчитан на работу в цепях с высокими электрическими нагрузками.

• Рабочее напряжение: до 560 вольт эффективного значения переменного тока или 700 вольт постоянного тока.
• Рабочий ток на контакт: до 2 ампер.
• Сопротивление контактов: не более 2,5 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.

Механические и климатические характеристики

Изделие устойчиво к интенсивным механическим и климатическим воздействиям, что подтверждает его пригодность для эксплуатации в тяжёлых условиях.

• Количество сочленений-расчленений: не менее 500 циклов.
• Вибрационная устойчивость: до 5000 герц с ускорением до 200 метров на секунду в квадрате (20 g).
• Ударная прочность: многократные удары с ускорением до 500 метров на секунду в квадрате (50 g).
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре до плюс 35 градусов Цельсия.
• Атмосферное давление: от 0,67 паскаля (минимальное) до 2000 миллиметров ртутного столба (максимальное).

Применение

Благодаря высокой надёжности и устойчивости к внешним воздействиям разъёмы серии 2РМДТ широко востребованы в различных отраслях промышленности и техники.

1. Авионика и бортовое оборудование летательных аппаратов.
2. Наземные и мобильные радиостанции.
3. Системы управления и автоматизации технологических процессов.
4. Судовая аппаратура.
5. Железнодорожный транспорт и системы сигнализации.
6. Различные типы промышленного оборудования, требующего надёжных электрических соединений в жёстких условиях эксплуатации.

Приёмка и исполнение

Изделие поставляется с приёмкой «ОС», что подтверждает его соответствие требованиям, предъявляемым к продукции особого назначения. Разъём выполнен во всеклиматическом исполнении, что обеспечивает работоспособность как в условиях крайнего севера, так и в регионах с тропическим климатом.

Маркировка содержит обозначение года выпуска; в данном случае указан 2026 год. Разъём 2РМДТ36КУЭ20Г5В1В «ОС» сочетает в себе прочную конструкцию из алюминиевого сплава, стойкую изоляцию из пресс-материала АГ-4 и контакты с серебряным покрытием, что в совокупности обеспечивает стабильную работу в составе ответственных электрических цепей.
