Назначение и область применения

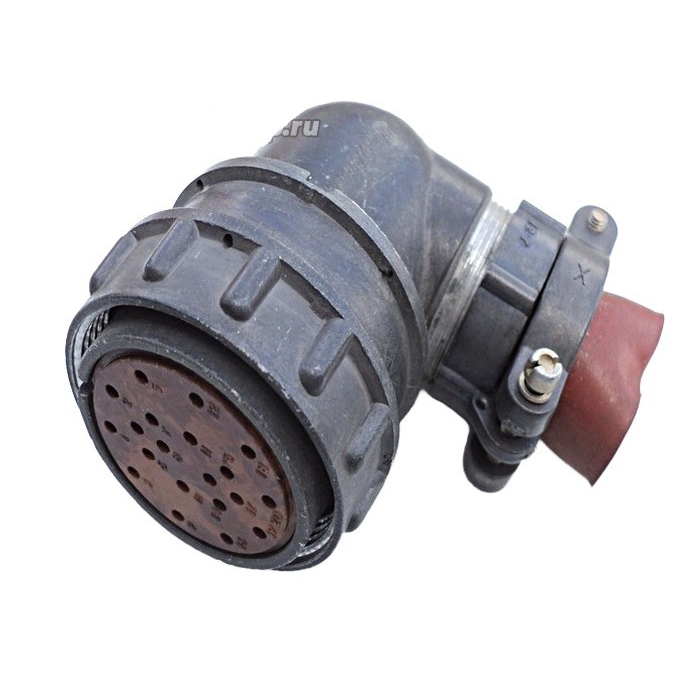

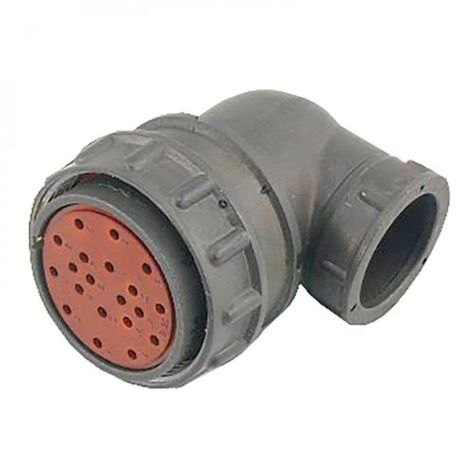

Разъём 2РМДТ36КУЭ20Г5В1В производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре общего назначения. Изделие применяется для соединения проводников в блоках, щитах и кабельных сборках, где не требуется полная герметизация по газу или жидкости, но предъявляются повышенные требования к надёжности контакта, стойкости к климатическим воздействиям и стабильности работы в расширенном диапазоне температур.

Благодаря всеклиматическому исполнению разъём пригоден для эксплуатации в составе военной и гражданской техники, авиационного оборудования, систем связи и управления. Негерметичная конструкция делает его оптимальным выбором для установки внутри аппаратных отсеков, где важна устойчивость к перепадам влажности и температуры, но отсутствует необходимость в вакуумно-плотном уплотнении.

Подтверждённые особенности конструкции

Расшифровка обозначения типа подтверждает следующие конструктивные параметры:

• 2РМДТ — тип цилиндрического низкочастотного разъёма;
• 36 — условный размер корпуса, диаметр посадочного отверстия около 36 мм;
• КУЭ — кабельный корпус с угловым патрубком и эллиптической гайкой;
• 20 — количество контактов в разъёме;
• Г — розетка (гнездо);
• 5 — сочетание контактов с диаметром около 1 мм;
• В — серебряное покрытие контактов;
• 1 — максимальная рабочая температура плюс 100 °C;
• В — всеклиматическое исполнение.

Корпус изготовлен из алюминиевого сплава АЛ-11, а изолятор — из пресс-материала АГ-4. Контакты выполнены в виде гнёзд диаметром 1 мм с серебряным покрытием, которое обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. В конструкции предусмотрены фланец, крепёжные элементы, пружинное кольцо и средства для надёжной фиксации разъёма в панели или на кабеле.

Применение и условия эксплуатации

Разъём используется для соединения электрических цепей в радиоэлектронной аппаратуре, включая военную и гражданскую технику, авиацию, системы связи и управления. Всеклиматическое исполнение гарантирует работоспособность в различных климатических условиях, а максимальная рабочая температура плюс 100 °C позволяет применять изделие в составе блоков, подверженных нагреву при работе.

Негерметичность разъёма не является ограничением для его использования в щитах и блоках, где не требуется полное уплотнение, но важна стабильная работа в широком диапазоне температур и влажности. Сочетание 20 контактов с диаметром около 1 мм делает изделие универсальным решением для передачи сигналов низкого уровня и цепей управления.

Технические характеристики

• Производитель: АО «Завод Элекон»;
• Категория: 2РМД;
• Тип: цилиндрический низкочастотный негерметичный соединитель;
• Количество контактов: 20;
• Диаметр контактов: около 1 мм;
• Покрытие контактов: серебро;
• Материал корпуса: алюминиевый сплав АЛ-11;
• Материал изолятора: пресс-материал АГ-4;
• Максимальная рабочая температура: плюс 100 °C;
• Исполнение: всеклиматическое;
• Год: 2017;
• Артикул: 50170.

Изделие поставляется в виде розетки с кабельным корпусом, угловым патрубком и эллиптической гайкой, что упрощает монтаж и обеспечивает механическую прочность соединения при эксплуатации в составе подвижных и стационарных электроустановок.
