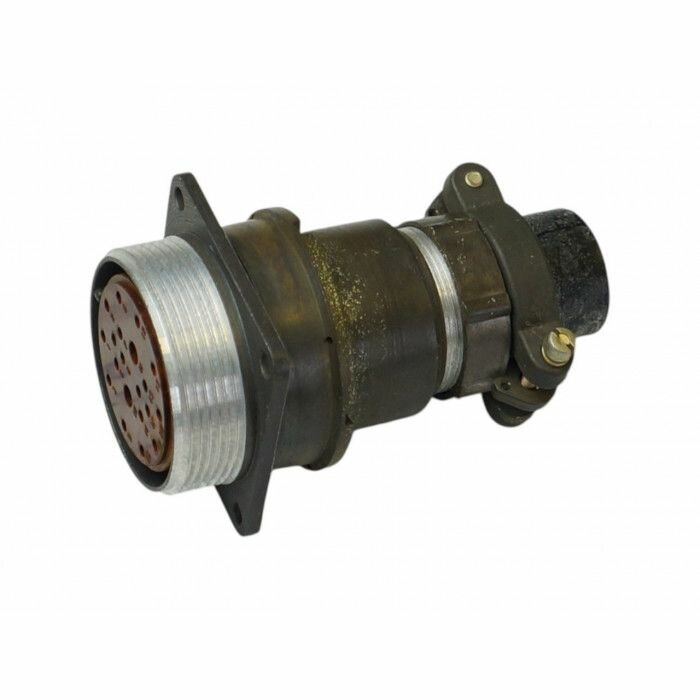

2РМДТ36КПН20Ш6В1В Элекон

Цена: ПОД ЗАКАЗ

В наличии: 11 шт.

2022 1: 11 шт

Производитель: Элекон

Технические характеристики

2РМДТ36КПН20Ш6В1В Элекон

Разъём 2РМДТ36КПН20Ш6В1В Элекон — это российский низкочастотный цилиндрический разъём серии 2РМДТ , выпускаемый АО «Завод Элекон», предназначенный для соединения кабельных линий в электро‑ и радиоэлектронной аппаратуре (в том числе на подвижных и стационарных объектах).

Основные параметры и конструкция

Тип разъёма : вилка кабельная, цилиндрический, низкочастотный, без герметизации; метод сочленения — резьбовой (накидная гайка), с возможностью пайки контактов.
Условный размер корпуса : 36, диаметр корпуса около 45 мм, длина около 71 мм, высота около 55 мм.
Корпус : из алюминиевого сплава (А‑22), с оксидированным покрытием и серым цветом; изолятор — карболит, коричневого цвета.

Электрические и контактные характеристики

Количество контактов : 20 штыревых контактов; среди них 18 контактов диаметром 1,5 мм и 2 контакта диаметром 3 мм.
Материал и покрытие контактов : латунь с серебряным покрытием; контакты извлекаемые, с возможностью замены и ремонта.
Электрические режимы :
- рабочее напряжение до 700 В постоянного/переменного тока;
- максимальный ток на контакт: до 10 А для 1,5‑мм контактов и до 36 А для 3‑мм контактов; суммарный ток разъёма — до 147 А.

Климатические и механические данные

Климатическое исполнение : В2.1, рабочий диапазон температур примерно от −60 до +100 °С , относительная влажность до 98% при +40 °С, допустимый диапазон давлений от 1,33·10⁻⁴ Па до 5,06·10⁴ Па.
Прочность при нагрузках : устойчив к вибрации (до 50g по частоте от 1–5000 Гц), к ударным и акустическим нагрузкам (многократные удары до 100g, однократные до 500g), а также к звуковому давлению до 170 дБ.

Прочие особенности

Конструкция с угловым патрубком и специальной гайкой для неэкранированного кабеля (обозначение ПН ), наличие уплотнительной втулки и поляризации корпуса (одношпоночная).
Нормативный документ: ГЕ0.364.126ТУ ; разъём рассчитан на большое число циклов включения‑отключения (ресурс до 500 сочленений‑расчленений) и длительный срок хранения (до 15 лет).

Мы можем расшифровать обозначение маркировки (2РМДТ36КПН20Ш6В1В) по каждой букве и цифре.

Описание

Назначение разъёма 2РМДТ36КПН20Ш6В1В

Разъём 2РМДТ36КПН20Ш6В1В производства АО «Завод Элекон» — это российский низкочастотный цилиндрический соединитель серии 2РМДТ, предназначенный для коммутации кабельных линий в электро- и радиоэлектронной аппаратуре. Изделие применяется как на стационарных, так и на подвижных объектах, где требуется надёжное электрическое соединение при воздействии вибрации, ударов и перепадов температуры.

По конструкции это кабельная вилка без герметизации с резьбовым методом сочленения посредством накидной гайки. Контакты соединяются пайкой, что обеспечивает стабильный электрический контакт и возможность ремонта. Условный размер корпуса — 36, артикул изделия — 80259, категория — 2РМД.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Ориентировочные габариты: диаметр корпуса около 45 мм, длина около 71 мм, высота около 55 мм.

Конструкция включает угловой патрубок и специальную гайку для неэкранированного кабеля (обозначение ПН), а также уплотнительную втулку. Корпус имеет одношпоночную поляризацию, что исключает неправильное сочленение ответных частей.

Тип: вилка кабельная, цилиндрическая, низкочастотная, без герметизации.
Метод сочленения: резьбовой, накидная гайка.
Присоединение проводников: пайка.
Корпус: алюминиевый сплав А-22, оксидированное покрытие, серый цвет.
Изолятор: карболит коричневого цвета.
Поляризация: одношпоночная.

Контактная система

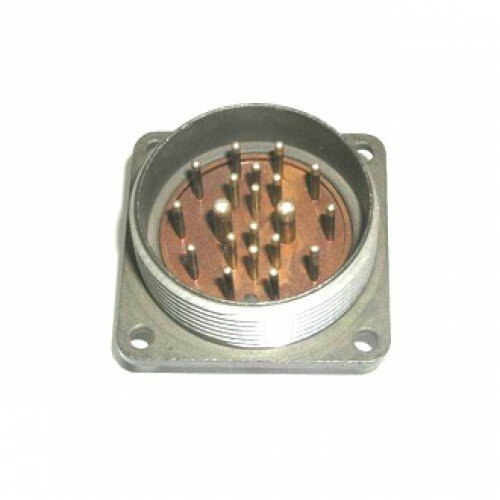

Разъём оснащён 20 штыревыми контактами: 18 контактов диаметром 1,5 мм и 2 контакта диаметром 3 мм. Контакты изготовлены из латуни с серебряным покрытием, они извлекаемые, что допускает замену и ремонт без замены всего изделия.

Электрические характеристики

Рабочее напряжение: до 700 В постоянного или переменного тока.
Максимальный ток на контакт диаметром 1,5 мм: до 10 А.
Максимальный ток на контакт диаметром 3 мм: до 36 А.
Суммарный ток разъёма: до 147 А.
Ресурс: до 500 сочленений-расчленений.
Срок хранения: до 15 лет.

Климатические и механические данные

Климатическое исполнение — В2.1. Рабочий диапазон температур составляет примерно от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия. Допустимый диапазон давлений — от 1,33 умножить на 10 в степени минус 4 Па до 5,06 умножить на 10 в степени 4 Па.

Изделие устойчиво к вибрации с ускорением до 50g в диапазоне частот от 1 до 5000 Гц, к многократным ударам до 100g и однократным ударам до 500g, а также к звуковому давлению до 170 дБ. Такие параметры делают разъём пригодным для эксплуатации на подвижных объектах и в условиях интенсивных механических нагрузок.

Область применения и нормативная база

Разъём 2РМДТ36КПН20Ш6В1В применяется для соединения кабельных линий в электро- и радиоэлектронной аппаратуре, в том числе на подвижных и стационарных объектах. Благодаря широкому температурному диапазону, стойкости к вибрации, ударам и акустическим нагрузкам он востребован в аппаратуре, работающей в жёстких условиях эксплуатации. Изделие выпускается по нормативному документу ГЕ0.364.126ТУ.

Расшифровка обозначения маркировки 2РМДТ36КПН20Ш6В1В может быть выполнена по каждой букве и цифре, что позволяет точно определить тип, размер корпуса, вид патрубка, число и тип контактов, а также климатическое исполнение.
