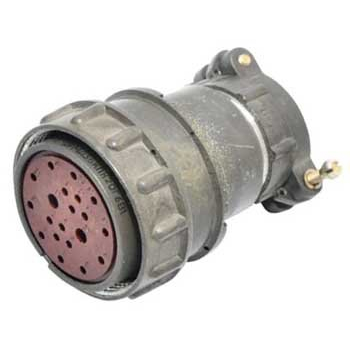

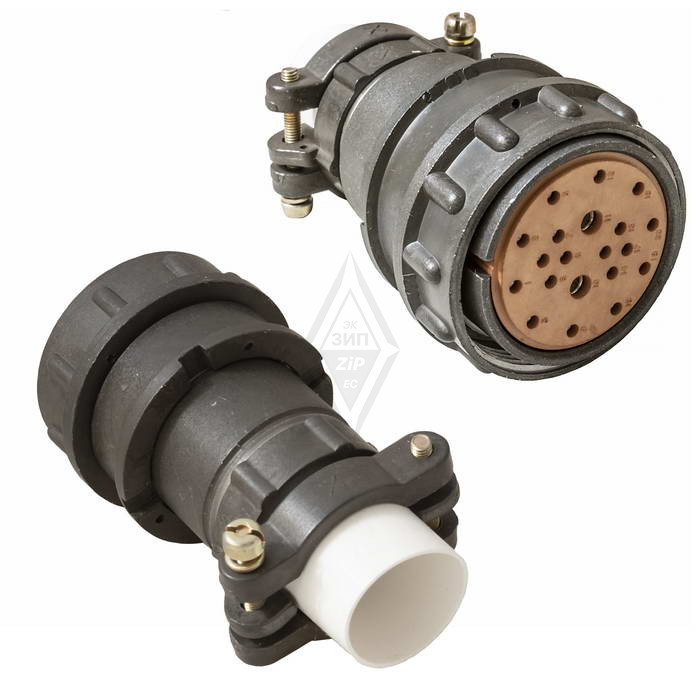

2РМДТ36КПН20Ш6В1В 2017г Элекон

Цена:

5100 ₽

В наличии: 111 шт.

Производитель: Элекон

Технические характеристики

2РМДТ36КПН20Ш6В1В — это цилиндрический низкочастотный электрический разъём серии 2РМДТ, производимый заводом «Элекон» по техусловиям ГЕ0.364.126ТУ. Он относится к круглым разъёмам с резьбовым соединением и используется для подключения силовых и сигнальных цепей в промышленной аппаратуре, военной электронике и других ответственных устройствах.

В разъёме 20 контактов: 18 штырьев диаметром 1,5 мм и 2 штыря диаметром 3 мм.
Максимальный рабочий ток на один контакт: до 10 А для контактов Ø 1,5 мм и до 36 А для контактов Ø 3 мм.
Максимальное рабочее напряжение — до 700 В постоянного или переменного тока.

Корпус выполнен из алюминиевого сплава А‑22 с оксидированным покрытием, цвет — серый; изолятор — карболит, цвет коричневый.
Контакты — из латуни с серебряным покрытием (Ag), штыревого типа, извлекаемые; обеспечивается низкое переходное сопротивление контактов (до нескольких миллимОм).
Разъём имеет резьбовое сочленение с накидной гайкой, шаг резьбы M39×1,5 мм, рабочее положение — любое.

Диапазон рабочих температур — примерно от −60 до +100 °C, влажность до 98% при 40 °C, пригоден для использования в герметичных и не очень герметичных корпусах.
Разъём рассчитан на высокую механическую и вибрационную стойкость: выдерживает вибрацию с ускорением до 50 g, механические удары многократного и однократного действия, а также повышенный уровень акустического шума.
Ресурс — порядка 500 циклов сочленения–расчленения, заявленный срок хранения до 15 лет.

Описание

Назначение разъёма 2РМДТ36КПН20Ш6В1В

2РМДТ36КПН20Ш6В1В — это цилиндрический низкочастотный электрический разъём серии 2РМДТ, выпускаемый заводом «Элекон» по техническим условиям ГЕ0.364.126ТУ. Изделие предназначено для электрического соединения силовых и сигнальных цепей в составе промышленной аппаратуры, военной электроники и других ответственных устройств, где требуется надёжная коммутация при воздействии механических и климатических нагрузок.

Разъём относится к классу круглых разъёмов с резьбовым соединением и применяется там, где необходимо обеспечить стабильный электрический контакт при повышенных токах и напряжениях, а также возможность многократного сочленения и расчленения в процессе эксплуатации и технического обслуживания.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава А‑22 с оксидированным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Контакты штыревого типа изготовлены из латуни с серебряным покрытием (Ag) и являются извлекаемыми, что упрощает обслуживание и ремонт изделия.

Соединение частей разъёма резьбовое, с накидной гайкой; шаг резьбы составляет M39×1,5 мм. Рабочее положение разъёма — любое, что расширяет возможности его монтажа в различных компоновках оборудования.

Электрические характеристики

В разъёме 2РМДТ36КПН20Ш6В1В предусмотрено 20 контактов: 18 штырей диаметром 1,5 мм и 2 штыря диаметром 3 мм. Такое распределение контактов позволяет подключать как сигнальные, так и силовые цепи в рамках одного соединителя.

Максимальный рабочий ток на контакт диаметром 1,5 мм — до 10 А.
Максимальный рабочий ток на контакт диаметром 3 мм — до 36 А.
Максимальное рабочее напряжение — до 700 В постоянного или переменного тока.
Переходное сопротивление контактов — до нескольких миллиом, что обеспечивает низкие потери при передаче тока.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в широком диапазоне температур: примерно от минус 60 до плюс 100 градусов Цельсия. Допустимая влажность — до 98 процентов при температуре 40 градусов Цельсия. Изделие пригодно для использования как в герметичных, так и в негерметичных корпусах аппаратуры.

Конструкция разъёма обеспечивает высокую механическую и вибрационную стойкость. Он выдерживает вибрацию с ускорением до 50 g, механические удары многократного и однократного действия, а также повышенный уровень акустического шума. Ресурс составляет порядка 500 циклов сочленения и расчленения, заявленный срок хранения — до 15 лет.

Области применения

Благодаря сочетанию высокой токовой нагрузки, стойкости к вибрации и широкого температурного диапазона разъём 2РМДТ36КПН20Ш6В1В востребован в промышленной автоматике, измерительной технике, военной электронике и других ответственных системах. Он подходит для подключения силовых и сигнальных цепей в условиях, требующих стабильной работы при механических воздействиях и перепадах температуры.

Артикул изделия — 50164, категория — 2РМД, производитель — «Элекон», год выпуска — 2017.
