Назначение разъёма 2РМДТ36КПН20Ш6В1В

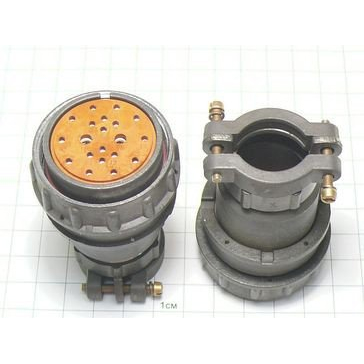

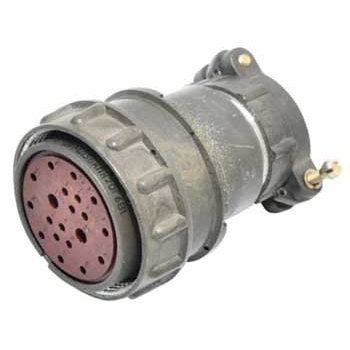

2РМДТ36КПН20Ш6В1В — это герметичный цилиндрический электрический разъём, относящийся к категории 2РМ и выпускаемый электромеханическим заводом в Перми. Изделие представляет собой кабельную розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока. По артикулу 2746 позиция закреплена в каталоге, что упрощает её поиск и заказ.

Основное назначение разъёма — обеспечение надёжного электрического соединения между кабелем и аппаратурой в составе различных технических систем. Конструкция ориентирована на эксплуатацию в жёстких условиях, где предъявляются повышенные требования к герметичности, стойкости к вибрациям и устойчивости к агрессивным средам.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные в описании изделия. Эти параметры определяют область допустимого применения и подбор совместимых ответных частей.

• Количество контактов: 20 штыревых контактов диаметром до 3 мм.
• Максимальное рабочее напряжение: до 560 В.
• Рабочая частота: до 3 МГц.
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с кратковременным нагревом до плюс 180 градусов Цельсия.
• Климатическое исполнение: рассчитан на верхние атмосферные условия, повышенную влажность (до 98 процентов при плюс 35 градусах Цельсия) и пониженное давление (до 10 в минус двенадцатой степени миллиметра ртутного столба).
• Механические воздействия: стойкость к вибрациям с частотой до 10 кГц и уровнем 170 дБ, а также к ударам.
• Герметичность: корпусное исполнение обеспечивает защиту контактной группы от проникновения влаги и загрязнений.

Тип соединения — штыревой, что определяет совместимость с ответными гнёздными частями соответствующего типоразмера. Категория 2РМ объединяет цилиндрические разъёмы, широко применяемые в промышленной и специальной технике.

Применение и условия эксплуатации

Разъём 2РМДТ36КПН20Ш6В1В используется в электрических цепях постоянного и переменного тока для соединения аппаратуры в различных отраслях промышленности и спецтехники. Он востребован там, где требуется быстрая и надёжная стыковка кабельных линий с оборудованием, а также возможность разъединения цепи без демонтажа всей системы.

Благодаря герметичному исполнению изделие пригодно для работы при повышенной влажности и пониженном давлении, что делает его применимым в составе наземных и высотных технических комплексов. Расширенный температурный диапазон позволяет эксплуатировать разъём как при отрицательных температурах, так и в условиях нагрева, включая кратковременные пиковые нагрузки.

Ключевые преимущества конструкции

1. Герметичный корпус защищает контакты от влаги, пыли и агрессивных сред.
2. Двадцать штыревых контактов обеспечивают одновременную коммутацию большого числа цепей.
3. Стойкость к вибрациям и ударам подтверждает пригодность для спецтехники.
4. Рабочая частота до 3 МГц допускает передачу сигналов, а не только питающих напряжений.
5. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия покрывает большинство жёстких условий эксплуатации.

При подборе ответной части следует учитывать тип контактов, их количество и диаметр, а также заявленные электрические и климатические параметры. Изделие поставляется под артикулом 2746 в категории 2РМ.
