Назначение соединителя 2РМДТ36КПН20Ш5В1В

2РМДТ36КПН20Ш5В1В — это цилиндрический электрический разъём производства компании Элекон, предназначенный для надёжного соединения электрических цепей в различных электромеханических системах. Изделие относится к серии 2РМДТ, которая широко применяется в промышленности, авиации и других областях благодаря высокой прочности и устойчивости к внешним воздействиям. Разъём обеспечивает стабильную передачу сигналов и питания в условиях, где предъявляются повышенные требования к герметичности и надёжности соединений.

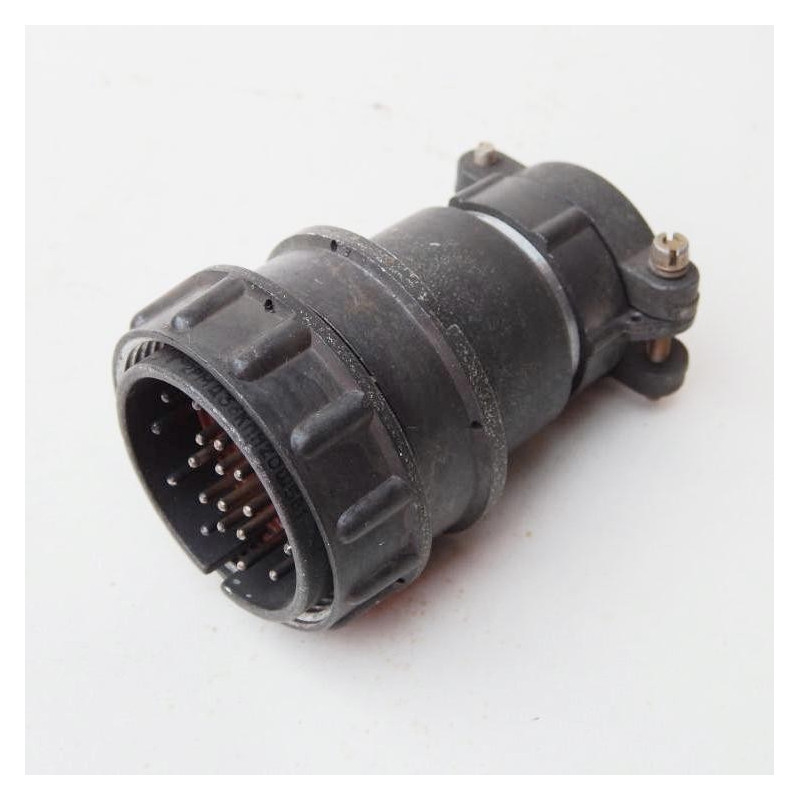

Данная модель представляет собой вилку кабельного исполнения, предназначенную для монтажа на неэкранированный кабель. Она используется в составе соединительных узлов, где требуется быстрое и надёжное сочленение с ответной частью, а также устойчивость к вибрациям, влажности и перепадам температур.

Подтверждённые технические особенности

Конструкция и параметры разъёма 2РМДТ36КПН20Ш5В1В строго определены техническими условиями ГЕ0.364.126 ТУ. Ниже приведены основные характеристики изделия.

Корпус и присоединительные размеры

• Тип корпуса: кабельный (К), диаметр 36 мм.
• Патрубок: прямой (П) для неэкранированного кабеля (Н).
• Часть соединителя: вилка (Ш).
• Диаметр посадочного отверстия: 33 мм.
• Масса: около 75 г.

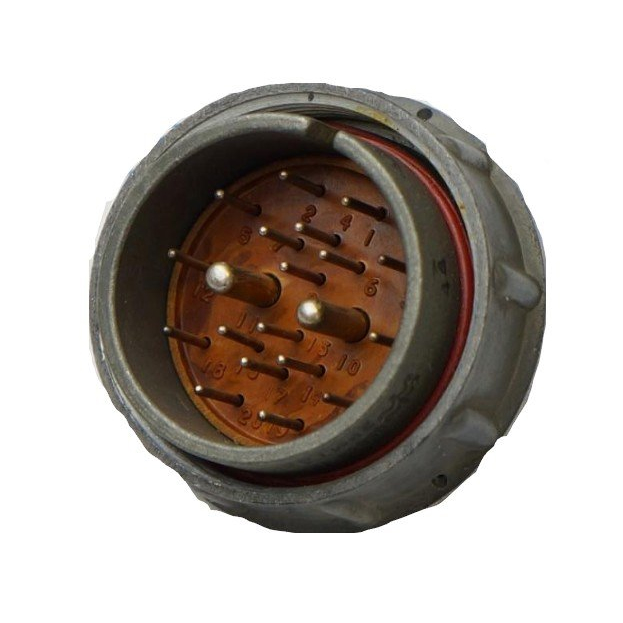

Контактная система

• Количество контактов: 20 штук.
• Сочетание контактов: №5, диаметр 1 мм.
• Покрытие контактов: серебро (В), что обеспечивает низкое переходное сопротивление и защиту от коррозии.
• Вид сочленения: резьбовый.
• Монтаж: объёмная пайка.

Электрические и климатические параметры

• Максимальное рабочее напряжение: до 560–700 В (амплитудное значение).
• Токовая нагрузка на контакт: до 8 А.
• Исполнение: всеклиматическое, устойчиво к температурам до 100 °С.
• Устойчивость к внешним воздействиям: вибрации и влажность.

Применение и совместимость

Разъём 2РМДТ36КПН20Ш5В1В применяется в системах, где требуется герметичность и надёжность соединений в сложных климатических условиях, включая вибрации и влажность. Благодаря всеклиматическому исполнению и стойкости к температурам до 100 °С он востребован в промышленном оборудовании, авиационной технике и других ответственных областях.

Изделие соответствует техническим условиям ГЕ0.364.126 ТУ. В качестве функционального аналога может рассматриваться соединитель 2РМД36КПН20Ш5В1. При подборе ответной части и принадлежностей следует ориентироваться на параметры резьбового сочленения и присоединительные размеры корпуса.

Монтаж выполняется объёмной пайкой, что требует соответствующей подготовки проводников и соблюдения технологических режимов пайки. Диаметр посадочного отверстия 33 мм определяет требования к монтажному отверстию в панели или корпусе изделия. Масса около 75 г учитывается при проектировании кабельных сборок и расчёте нагрузок на крепёжные элементы.

Ключевые преимущества серии

• Высокая прочность и устойчивость к внешним воздействиям благодаря металлическому корпусу.
• Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость.
• Резьбовое сочленение обеспечивает надёжную фиксацию и стабильный электрический контакт при вибрациях.
• Всеклиматическое исполнение позволяет эксплуатировать изделие в сложных условиях.
• Возможность объёмной пайки упрощает монтаж в составе кабельных сборок.
