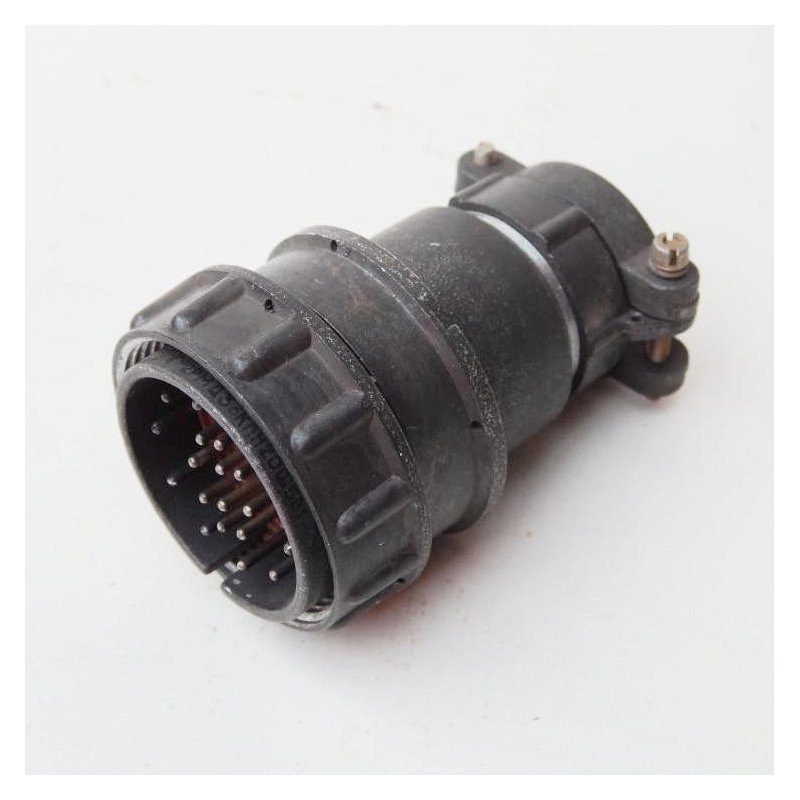

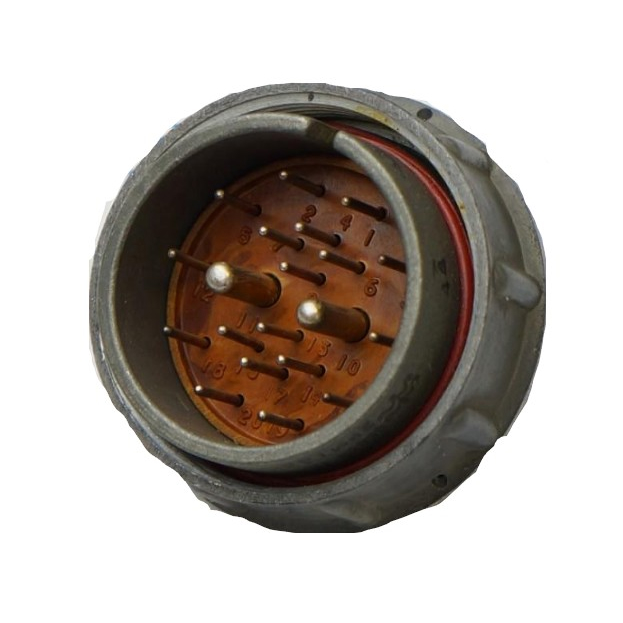

2РМДТ36КПН20Ш5В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМДТ36КПН20Ш5В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель общего назначения, предназначенный для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Диаметр корпуса составляет 36 мм, тип — 2РМДТ, количество контактов — 20 штук (диаметром 1,5 мм по обозначению "5 "). Это кабельная вилка (Ш) с прямым патрубком (П), гайкой для неэкранированного кабеля (Н), покрытием контактов серебром (В) и максимальной температурой окружающей среды +100°C (1), всеклиматическим исполнением (В).

Соединитель выдерживает вибрацию от 1 до 1000 Гц с ускорением до 490 м/с² (50 g), одиночные удары до 5000 м/с² (500 g) и многократные удары до 1000 м/с² (100 g). Максимальное рабочее напряжение — до 560–700 В (амплитудное), ток на контакт — до 8 А, сопротивление контакта — не более 2,5 мОм, изоляции — не менее 1000 МОм.

Рабочая температура — от -60 до +100°C (смена до +150°C), сочленение резьбовое с одношпоночной поляризацией, монтаж — обжимка извлекаемых контактов.

2РМДТ — серия тропикоустойчивых соединителей;
36 — типоразмер;
К — кабельный корпус;
ПН — прямой патрубок под неэкранированный кабель;
20Ш — 20 контактов, вилка;
5В1В — сочетание контактов ∅1,5 мм, серебро, 100°C, всеклиматическое.

Описание

Назначение соединителя 2РМДТ36КПН20Ш5В1В

2РМДТ36КПН20Ш5В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель общего назначения. Изделие предназначено для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Кабельная вилка применяется там, где требуется надёжная коммутация при повышенных механических нагрузках и в условиях влажного тропического климата.

Соединитель относится к серии 2РМДТ — тропикоустойчивых соединителей, что подтверждается всеклиматическим исполнением и покрытием контактов серебром. Негерметичное исполнение корпуса означает, что изделие не предназначено для работы под водой или при избыточном давлении, однако тропикоустойчивое исполнение обеспечивает стойкость к влаге, плесени и перепадам температур в пределах заявленного диапазона.

Подтверждённые особенности и технические характеристики

Конструкция соединителя расшифровывается через его обозначение: 2РМДТ — серия тропикоустойчивых соединителей, 36 — типоразмер (диаметр корпуса 36 мм), К — кабельный корпус, ПН — прямой патрубок под неэкранированный кабель, 20Ш — 20 контактов, вилка, 5В1В — сочетание контактов диаметром 1,5 мм, серебро, максимальная температура плюс 100 градусов Цельсия, всеклиматическое исполнение.

Диаметр корпуса: 36 мм.
Количество контактов: 20 штук диаметром 1,5 мм.
Тип корпуса: кабельная вилка с прямым патрубком и гайкой для неэкранированного кабеля.
Покрытие контактов: серебро.
Максимальная температура окружающей среды: плюс 100 градусов Цельсия.
Исполнение: всеклиматическое.
Сочленение: резьбовое с одношпоночной поляризацией.
Монтаж: обжимка извлекаемых контактов.

Изделие выдерживает вибрацию от 1 до 1000 герц с ускорением до 490 метров на секунду в квадрате (50 g), одиночные удары до 5000 метров на секунду в квадрате (500 g) и многократные удары до 1000 метров на секунду в квадрате (100 g).

Электрические параметры

Максимальное рабочее напряжение составляет от 560 до 700 вольт амплитудного значения. Ток на контакт — до 8 ампер. Сопротивление контакта — не более 2,5 миллиома, сопротивление изоляции — не менее 1000 мегаом. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, возможна смена до плюс 150 градусов Цельсия.

Применение и условия эксплуатации

Соединитель 2РМДТ36КПН20Ш5В1В применяется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Благодаря тропикоустойчивому исполнению и всеклиматическому классу он подходит для эксплуатации в регионах с жарким влажным климатом, а также при воздействии вибрации и ударных нагрузок. Резьбовое сочленение с одношпоночной поляризацией исключает ошибку при подключении и обеспечивает механическую фиксацию ответной части.

Монтаж выполняется обжимкой извлекаемых контактов, что упрощает сборку кабельных жгутов и замену отдельных контактов при необходимости. Прямой патрубок с гайкой рассчитан на неэкранированный кабель. Изделие выпускается в рамках категории 2РМД и имеет артикул 2744. Год актуальности данных — 2026.
