Назначение соединителя 2РМДТ36КПН20Г6В1В

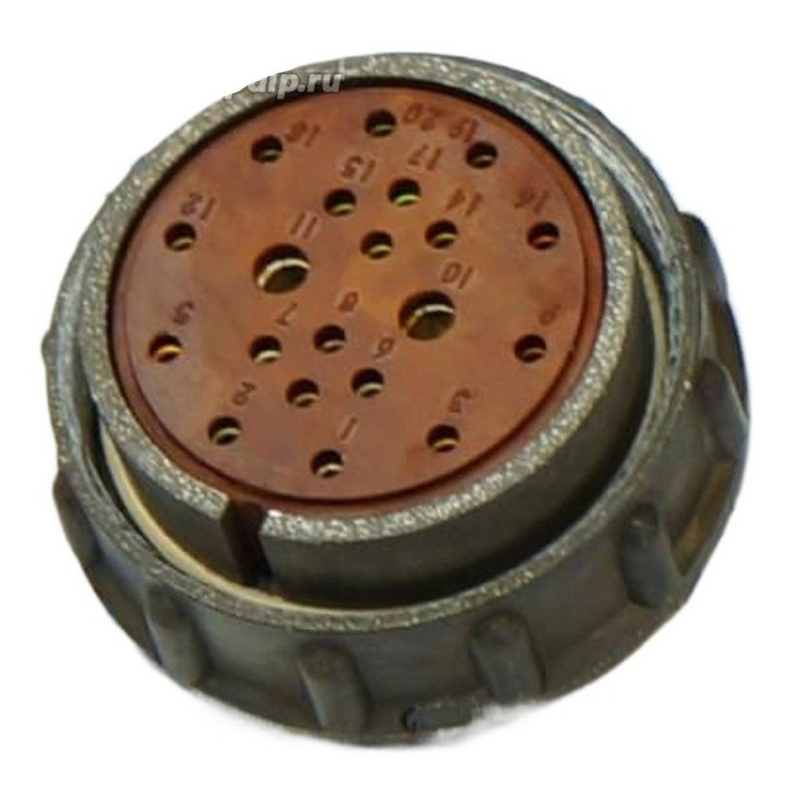

2РМДТ36КПН20Г6В1В — это цилиндрический низкочастотный соединитель тропикоустойчивого исполнения, выпускаемый производителем Элекон. Изделие относится к категории 2РМД и представляет собой кабельную розетку с прямым патрубком и гайкой, предназначенную для неэкранированного кабеля. Основное назначение соединителя — надёжное соединение и разъединение электрических цепей переменного и постоянного тока в сложных условиях эксплуатации, включая тропический климат.

Артикул изделия — 50162. Конструкция с резьбовой фиксацией обеспечивает стабильный электрический контакт и механическую прочность соединения при воздействии ударов и вибраций. Серебряное покрытие контактов способствует снижению переходного сопротивления и повышению долговечности работы разъёма.

Подтверждённые технические особенности

Приведённые ниже параметры подтверждены данными производителя и описывают электрические, механические и климатические характеристики изделия.

• Максимальное рабочее напряжение — 560 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Ресурс сочленений и расчленений — до 500 циклов.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Диаметр посадочного отверстия — 33 мм.
• Диаметр контактов — 1 мм.
• Тип корпуса — кабельный (КПН).
• Покрытие контактов — серебряное.
• Фиксация — резьбовая.
• Исполнение — тропикоустойчивое.

Конструктивные особенности

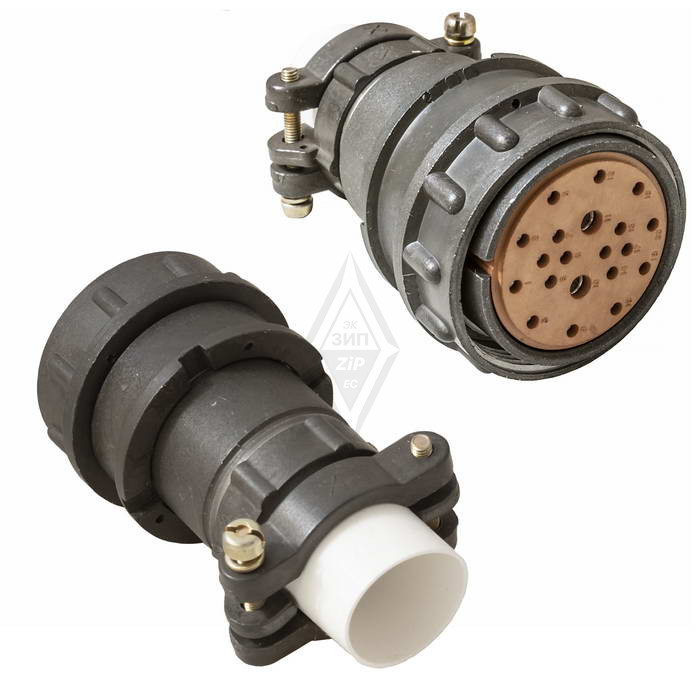

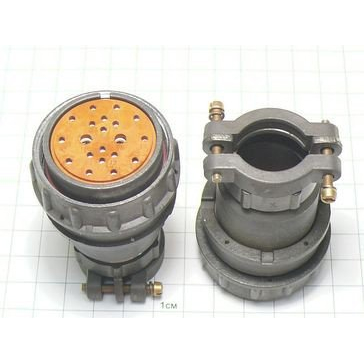

Соединитель выполнен в виде кабельной розетки с прямым патрубком и гайкой. Такая конструкция рассчитана на монтаж с неэкранированным кабелем и обеспечивает удобство подключения при обслуживании оборудования. Резьбовая фиксация исключает самопроизвольное расчленение под воздействием вибрации, что особенно важно для подвижных и нагруженных узлов.

Диаметр посадочного отверстия 33 мм и диаметр контактов 1 мм определяют совместимость изделия с соответствующими ответными частями серии 2РМДТ. Серебряное покрытие контактной группы повышает стабильность параметров при длительной эксплуатации.

Применение и условия эксплуатации

Разъём серии 2РМДТ востребован в промышленном и специальном оборудовании, где требуется устойчивость к механическим ударам и вибрациям. Тропикоустойчивое исполнение позволяет применять изделие в регионах с влажным и жарким климатом, а также в условиях повышенной влажности и перепадов температур.

Соединитель подходит для коммутации цепей переменного и постоянного тока в составе промышленных установок, приборов и систем, рассчитанных на рабочее напряжение до 560 В. Благодаря расширенному температурному диапазону от минус 60 до плюс 100 градусов Цельсия изделие сохраняет работоспособность как при низких, так и при высоких температурах окружающей среды.

Заявленный срок сохраняемости 25 лет и минимальная наработка 5000 часов подтверждают расчёт на длительную эксплуатацию и хранение без потери основных характеристик. Ресурс до 500 циклов сочленений и расчленений обеспечивает достаточный запас для регулярного обслуживания и замены кабельных сборок.

Ключевые преимущества для задач коммутации

1. Высокое сопротивление изоляции не менее 1000 МОм снижает риск утечек и пробоев.
2. Резьбовая фиксация и кабельный корпус упрощают монтаж и повышают надёжность соединения.
3. Тропикоустойчивое исполнение расширяет географию и условия применения.
4. Серебряное покрытие контактов поддерживает стабильность электрического контакта.
5. Устойчивость к ударам и вибрациям подходит для нагруженного промышленного оборудования.

Таким образом, 2РМДТ36КПН20Г6В1В от Элекон представляет собой надёжный цилиндрический низкочастотный соединитель для ответственных задач коммутации, где важны прочность, долговечность и работа в сложных климатических условиях.
