Назначение разъёма 2РМДТ36КПН20Г6В1ЛВ

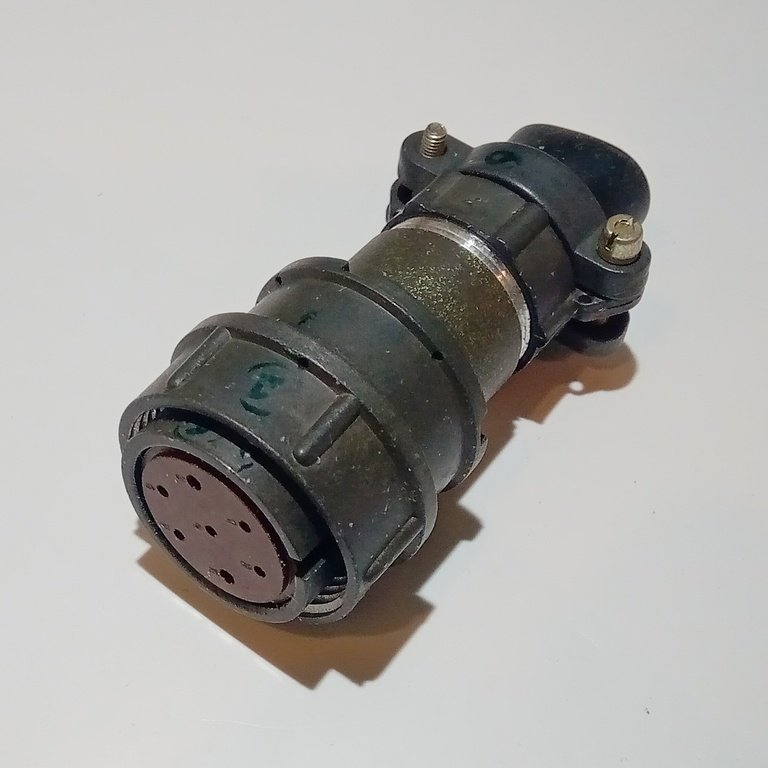

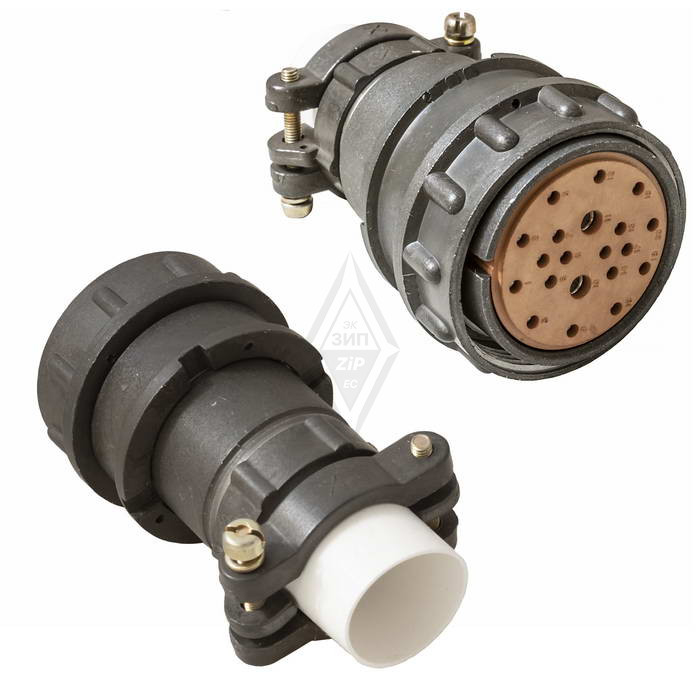

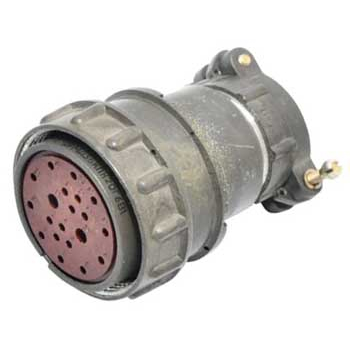

2РМДТ36КПН20Г6В1ЛВ — это цилиндрический низкочастотный разъём, выполненный в виде кабельной розетки. Изделие относится к серии 2РМДТ и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное и герметичное соединение кабеля с ответной частью, а также устойчивость к механическим и климатическим нагрузкам.

Конструкция включает кабельную часть с индексом КПН, что означает наличие кожуха под неэкранированный кабель. Контакты имеют серебряное покрытие, обеспечивающее стабильное и низкое переходное сопротивление. Соединение корпусов — резьбовое, с одношпоночной поляризацией, которая исключает неправильное сочленение. Изделие выпускается по техническим условиям ТУ ГЕ0.364.126.

Подтверждённые технические особенности

Разъём обладает следующими характеристиками, заявленными для серии 2РМДТ:

• Тип контактов — цилиндрические гнездовые, что соответствует исполнению «розетка».
• Номинальный ток на контакт — от 5 до 25 А в зависимости от типоразмера контакта.
• Рабочее напряжение — до 560 В переменного тока (амплитудное значение) и до 700 В постоянного тока.
• Сопротивление контактов — не более 2,5 мОм для контактов соответствующего типоразмера.
• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях.
• Электрическая прочность изоляции — выдерживает до 1500 В эффективного значения переменного тока между контактами и корпусом.
• Количество циклов сочленения-расчленения — не менее 500.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Поляризация — одношпоночная, предотвращающая неправильное сочленение.
• Способ монтажа кабеля — пайка контактов, согласно индексу 6 в обозначении.

Корпус разъёма изготовлен из алюминиевого сплава, изоляторы — из термореактивной пластмассы, контакты — из латуни или бронзы с серебряным покрытием. Изделие отличается высокой механической стойкостью к вибрационным, ударным и линейным нагрузкам, что подтверждает возможность его эксплуатации в жёстких условиях.

Применение и совместимость

Разъём 2РМДТ36КПН20Г6В1ЛВ находит применение в различных отраслях электроники, включая радиолокационную технику и телекоммуникации, где необходимо надёжное соединение для длинных электрических цепей. Расширенное применение охватывает:

• системы промышленной автоматизации и управления;
• контрольно-измерительное оборудование;
• морскую и железнодорожную технику;
• авиационную и космическую бортовую аппаратуру для цепей с низкими частотами;
• оборонную промышленность и специальную технику;
• энергетическое оборудование и распределительные щиты.

Разъём взаимосочленяется с герметичными вилками серий 2РМГД и 2РМГПД по соответствующим техническим условиям. Таким образом, изделие обеспечивает универсальность при построении надёжных электрических соединений в ответственных системах.
