Назначение разъёма 2РМДТ36КПН20Г5В1В

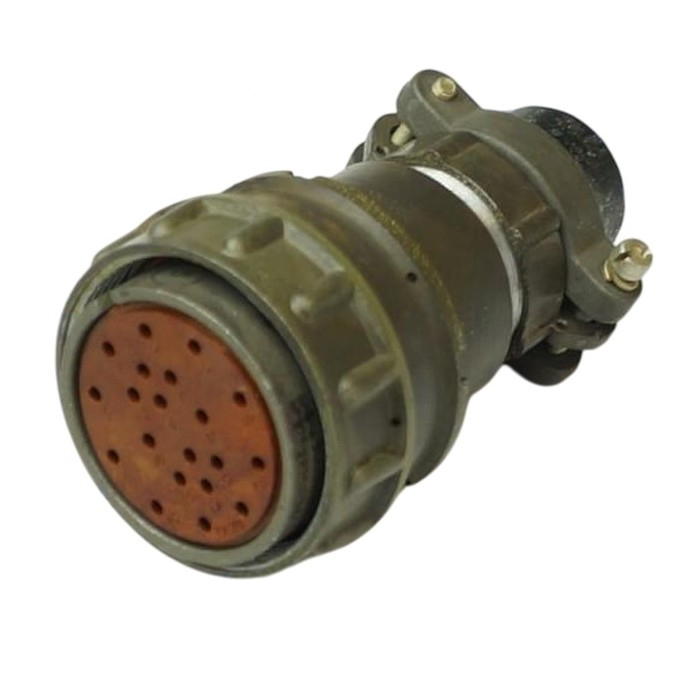

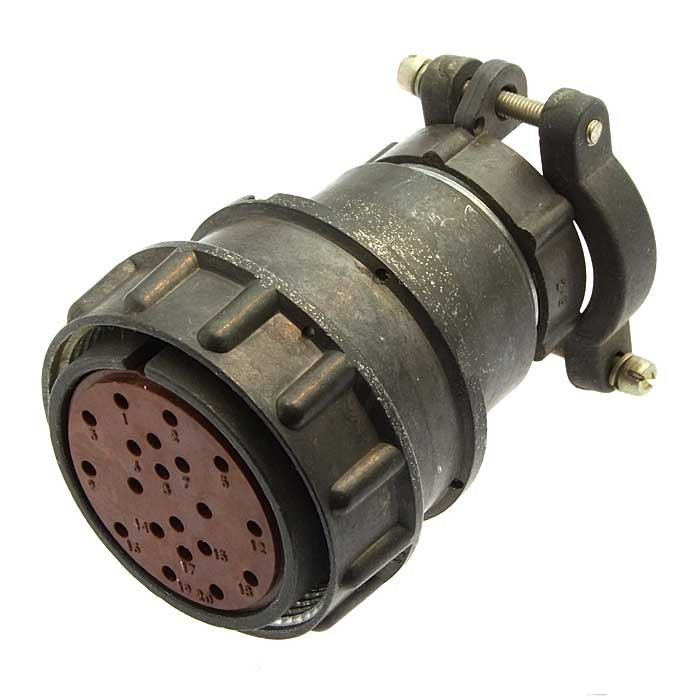

Разъём 2РМДТ36КПН20Г5В1В представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей в составе кабельных и блочных сборок. Изделие относится к серии 2РМДТ и используется там, где требуется надёжное механическое соединение и передача сигналов по длинным цепям при умеренных требованиях к герметичности.

Артикул позиции — 2739, категория — 2РМД. Производитель в предоставленных данных не указан, краткое описание из каталога отсутствует. Конструктивное исполнение — розетка, то есть ответная часть с гнёздами, которая монтируется на блок или оконцовывает кабель.

Подтверждённые особенности конструкции

Корпус разъёма изготовлен из алюминиевого сплава АЛ-11, а изолятор — из пресс-материала АГ-4. Контакты имеют диаметр 1 мм, их покрытие — серебро, что соответствует маркировочному обозначению «В» в составе артикула. Общее число контактов — 20, сочетание контактов обозначено индексом 5 (Г5).

Разъём выполнен в блочном или кабельном исполнении корпуса, диаметр монтажного отверстия составляет 36 мм. Тип патрубка — прямой, неэкранированный. Климатическое исполнение — всеклиматическое, обозначенное буквой В.

Расшифровка маркировки

• 2РМДТ — тип соединителя: негерметичный цилиндрический низкочастотный разъём для длинных цепей.
• 36 — размер корпуса, определяющий диаметр монтажного отверстия 36 мм.
• К или Б — кабельное либо блочное исполнение корпуса.
• ПН — прямой патрубок, неэкранированный.
• 20 — количество контактов.
• Г — розетка (гнездовая часть).
• 5 — сочетание контактов.
• В1 — серебряное покрытие и цилиндрический контакт.
• В — всеклиматическое исполнение.

Технические характеристики

• Тип разъёма: цилиндрический, низкочастотный, негерметичный.
• Серия: 2РМДТ.
• Исполнение корпуса: блочное или кабельное.
• Диаметр монтажного отверстия: 36 мм.
• Материал корпуса: алюминиевый сплав АЛ-11.
• Материал изолятора: пресс-материал АГ-4.
• Количество контактов: 20.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Конструктивное исполнение: розетка (гнездо).
• Сочетание контактов: 5.
• Тип патрубка: прямой, неэкранированный.
• Климатическое исполнение: всеклиматическое (В).

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению разъём 2РМДТ36КПН20Г5В1В может применяться в аппаратуре, работающей в различных климатических зонах. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение, а алюминиевый сплав корпуса АЛ-11 и изолятор из АГ-4 дают стойкость к механическим нагрузкам и умеренным воздействиям среды.

Розетка с 20 контактами диаметром 1 мм подходит для монтажа на блоках и для оконцевания кабелей с прямым неэкранированным патрубком. Изделие применяется в составе низкочастотных цепей промышленного и специального назначения, где не требуется герметичность соединения.

Согласно имеющимся данным, разъём упоминается в заводской упаковке с этикеткой, датированной июнем 1991 года, при этом прямых сведений о дате выпуска именно этой позиции не приводится. Характеристики VirtueMart указывают год 2026. Дополнительные сведения о сертификатах, стандартах, гарантии, стране производства и комплектации поставки в предоставленных данных отсутствуют.
