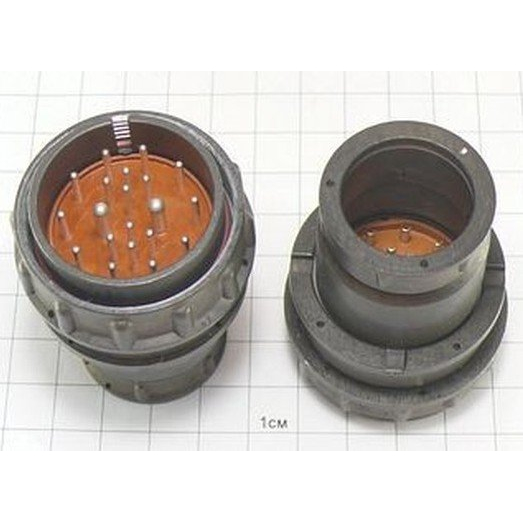

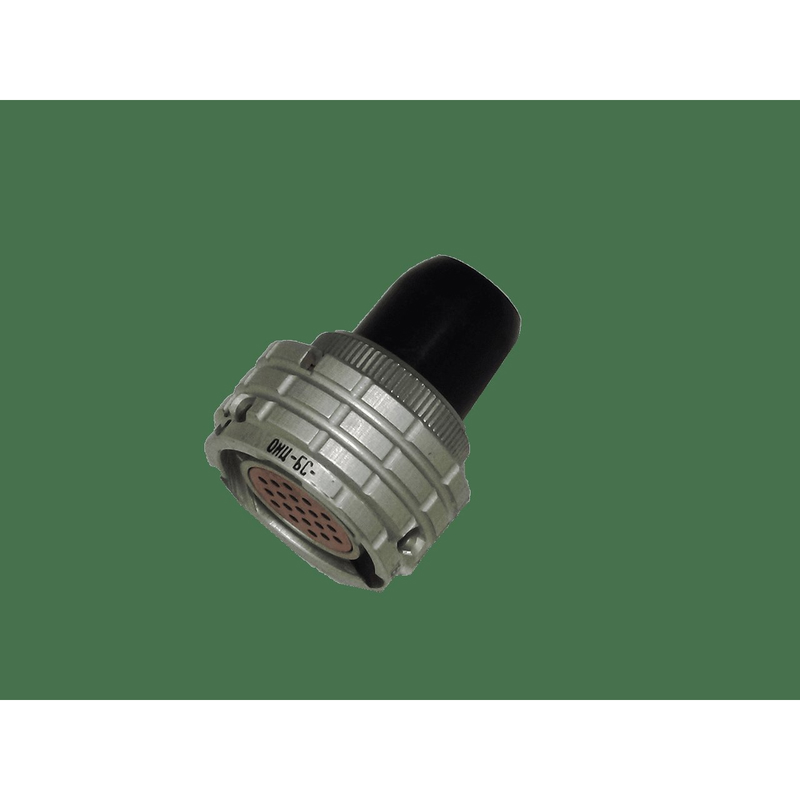

2РМДТ36КПЭ20Ш6В1В 2017г Элекон

Цена:

4950 ₽

В наличии: 112 шт.

Производитель: Элекон

Технические характеристики

2РМДТ36КПЭ20Ш6В1В — это цилиндрический низкочастотный электрический разъём производства АО «Завод Элекон», соответствующий ТУ ГЕ0.364.126ТУ.

Это кабельная вилка (тип КПЭ) с угловым патрубком (У), гайкой для неэкранированного кабеля (Н) и 20 контактами: 18 шт. диаметром 1,5 мм и 2 шт. диаметром 3 мм (сочетание Ш6). Корпус из алюминиевого сплава А-22 с оксидированием, изолятор из карболита, контакты — латунь с серебряным покрытием (Ag), съёмные, монтаж пайкой. Габариты: диаметр 45 мм, длина 71 мм, высота 55 мм; резьба накидной гайки M39×1,5.

Рабочий ток: до 10 А на контакты Ø1,5 мм и 36 А на Ø3 мм, суммарно до 147 А на разъём при 700 В. Сопротивление контактов: не более 2,5 мОм (Ø1,5 мм) и 0,8 мОм (Ø3 мм); сопротивление изоляции ≥5000 МОм. Метод соединения — резьбовой, одношпоночная поляризация.

Климатическое исполнение В2.1: от -60 до +100 °С, влажность 98% при +40 °С, давление от 10⁻⁵ до 293 Па. Устойчивость: вибрация 1–5000 Гц (50g), акустические шумы 170 дБ, удары до 500g; ресурс 500 соединений, наработка ≥175 000 ч при 80 °С. Рабочее положение любое, без герметичности.

Описание

Назначение

2РМДТ36КПЭ20Ш6В1В — цилиндрический низкочастотный электрический разъём производства АО «Завод Элекон», изготовленный по ТУ ГЕ0.364.126ТУ. Изделие предназначено для электрического соединения цепей в составе кабельных сборок и применяется там, где требуется передача рабочего тока до 10 ампер на контакт диаметром 1,5 мм и до 36 ампер на контакт диаметром 3 мм при напряжении до 700 вольт.

Конструкция представляет собой кабельную вилку типа КПЭ с угловым патрубком, гайкой для неэкранированного кабеля и 20 контактами. Разъём рассчитан на эксплуатацию в широком диапазоне климатических и механических условий, что определяет его использование в промышленной и специальной аппаратуре.

Подтверждённые особенности конструкции

Корпус разъёма выполнен из алюминиевого сплава А-22 с оксидированием, изолятор — из карболита. Контакты изготовлены из латуни с серебряным покрытием, они съёмные, монтаж проводов выполняется пайкой. Соединение частей разъёма резьбовое, поляризация одношпоночная.

Количество контактов: 20, из них 18 диаметром 1,5 мм и 2 диаметром 3 мм (сочетание Ш6).
Габариты: диаметр 45 мм, длина 71 мм, высота 55 мм.
Резьба накидной гайки: M39 на 1,5.
Рабочий ток: до 10 ампер на контакты диаметром 1,5 мм и до 36 ампер на контакты диаметром 3 мм, суммарно до 147 ампер на разъём при 700 вольтах.
Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,8 мОм для контактов диаметром 3 мм.
Сопротивление изоляции: не менее 5000 МОм.
Ресурс: 500 соединений, наработка не менее 175 000 часов при температуре 80 градусов Цельсия.

Условия эксплуатации

Климатическое исполнение В2.1 допускает работу при температуре от минус 60 до плюс 100 градусов Цельсия, влажности 98 процентов при плюс 40 градусах Цельсия и давлении от 10 в минус пятой степени до 293 паскалей.

Изделие устойчиво к вибрации в диапазоне от 1 до 5000 герц с ускорением 50g, акустическим шумам уровнем 170 децибел и ударам с ускорением до 500g. Рабочее положение любое. Разъём не является герметичным.

Применение и совместимость

Разъём применяется в кабельных линиях промышленного и специального назначения, где необходимы разъёмное соединение с угловым вводом неэкранированного кабеля, пайка проводников и высокая стойкость к вибрации, ударам и перепадам температуры. Благодаря сочетанию контактов двух диаметров изделие подходит для одновременной коммутации силовых и вспомогательных цепей в одном корпусе.

Монтаж выполняется пайкой проводников к съёмным контактам, фиксация ответной части — накидной гайкой с резьбой M39 на 1,5, ориентация обеспечивается одношпоночной поляризацией. Артикул изделия — 50166, категория — 2РМД, производитель — Элекон.
