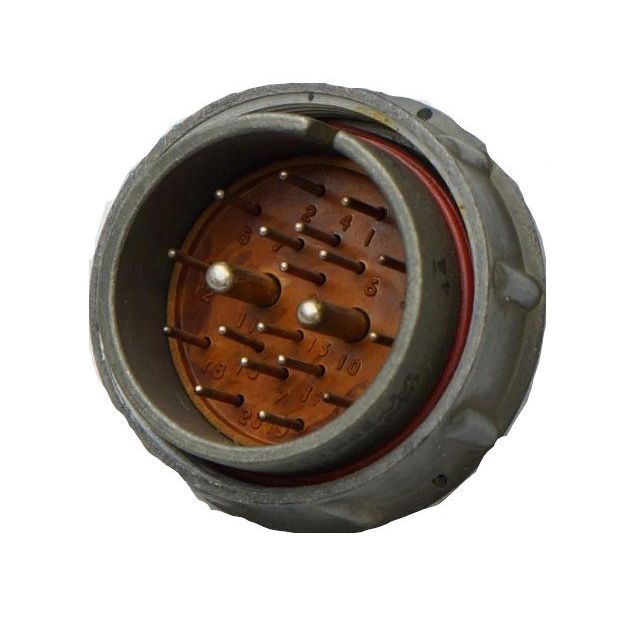

Назначение соединителя 2РМДТ36КПЭ20Ш5В1В

2РМДТ36КПЭ20Ш5В1В — это цилиндрический электрический разъём серии 2РМДТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 700 В. Модель относится к негерметичным соединителям кабельного типа и оснащена прямым патрубком под экранированный кабель, что позволяет применять её в условиях, где требуется защита передаваемого сигнала от внешних электромагнитных помех.

Соединитель этого типа востребован при построении кабельных сборок, соединительных линий и переходов между блоками аппаратуры, где важны стабильность контакта, стойкость к климатическим воздействиям и возможность многократного сочленения и расчленения без потери рабочих параметров.

Подтверждённые технические особенности

Конструкция разъёма включает корпус, изолятор и контакты. Соединение частей — резьбовое, с гайкой патрубка, рассчитанной на экранированный кабель. Поляризация выполнена по одношпоночной схеме, что исключает неправильную стыковку ответных частей.

• Количество контактов — 20, сочетание №5.
• Покрытие контактов — серебро, обозначение В.
• Исполнение патрубка — под экранированный кабель, обозначение Э.
• Теплостойкость — 100 градусов Цельсия, всеклиматическое исполнение.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление контактов — до 2 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений — до 500 циклов.
• Монтаж — внутренний, объёмный или пайкой.

Указанные параметры подтверждаются описанием серии 2РМДТ и справочными данными по соединителям типа 2РМДТ36. Для части изделий серии в отдельных источниках приводится расширенный температурный диапазон вплоть до плюс 200 градусов Цельсия, однако для данной модели подтверждённым значением теплостойкости остаётся 100 градусов Цельсия.

Расшифровка обозначения и конструктивные отличия

Маркировка 2РМДТ36КПЭ20Ш5В1В построена по стандартной для серии схеме: тип соединителя, типоразмер корпуса, вид исполнения, тип патрубка, число контактов, сочетание, покрытие и климатическое исполнение. Буквосочетание КП указывает на кабельное исполнение с прямым патрубком, буква Э — на применение под экранированный кабель. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и подходит для слаботочных и силовых цепей в пределах заявленного напряжения.

Резьбовое соединение частей разъёма даёт механическую фиксацию, устойчивую к вибрационным нагрузкам, а одношпоночная поляризация гарантирует однозначную ориентацию при стыковке. Монтаж контактов возможен объёмным способом или пайкой, что делает разъём удобным как для заводской сборки жгутов, так и для ремонтного обслуживания.

Область применения

Разъём применяется в промышленной электронике, приборостроении и при монтаже оборудования в шкафах. Всеклиматическое исполнение позволяет использовать его в составе аппаратуры, работающей на открытом воздухе и в помещениях с повышенной влажностью, при условии соблюдения требований по негерметичному исполнению самого соединителя.

1. Сборка экранированных кабельных линий между блоками управления и периферийными устройствами.
2. Коммутация цепей питания и сигнальных цепей постоянного и переменного тока в пределах допустимого напряжения.
3. Монтаж в шкафах, стойках и пультах промышленного назначения.
4. Использование в приборах и устройствах, эксплуатируемых в широком диапазоне температур.

Эксплуатационные ограничения и подтверждённые сведения о производстве

Модель относится к негерметичным соединителям, поэтому не предназначена для работы под давлением, в воде или в средах, требующих полной герметичности. Ресурс до 500 сочленений определяет расчётное число циклов стыковки и расстыковки без существенного ухудшения параметров контакта.

В открытых источниках производство и упоминания завода «Элекон» применительно к данной серии относятся к периоду вплоть до 2026 года, включая поставки 2015 года. Производитель в карточке товара не указан, поэтому конкретное предприятие-изготовитель и страна производства по имеющимся данным не подтверждаются. Гарантийные условия, комплектация и наличие сертификатов в предоставленной информации также не отражены.
