Назначение разъёма 2РМДТ36КПЭ20Ш5В1В

2РМДТ36КПЭ20Ш5В1В — цилиндрический электрический соединитель серии 2РМДТ, предназначенный для ручного соединения и разъединения электрических цепей. Изделие применяется в электротехнической и радиотехнической аппаратуре, а также в контрольно-измерительных приборах, где требуется компактное и надёжное штекерное подключение кабеля к блоку или устройству.

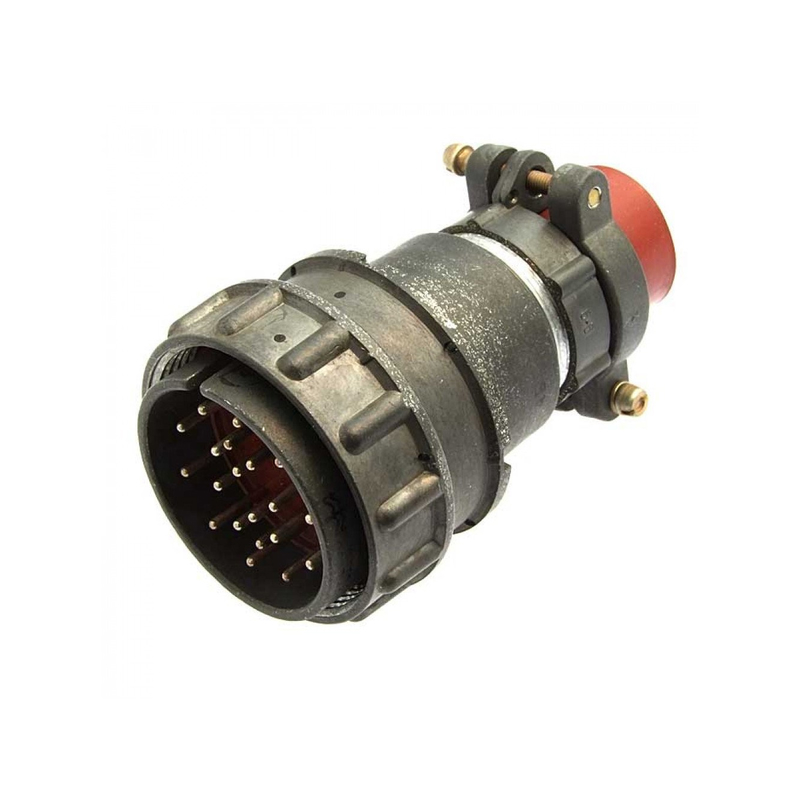

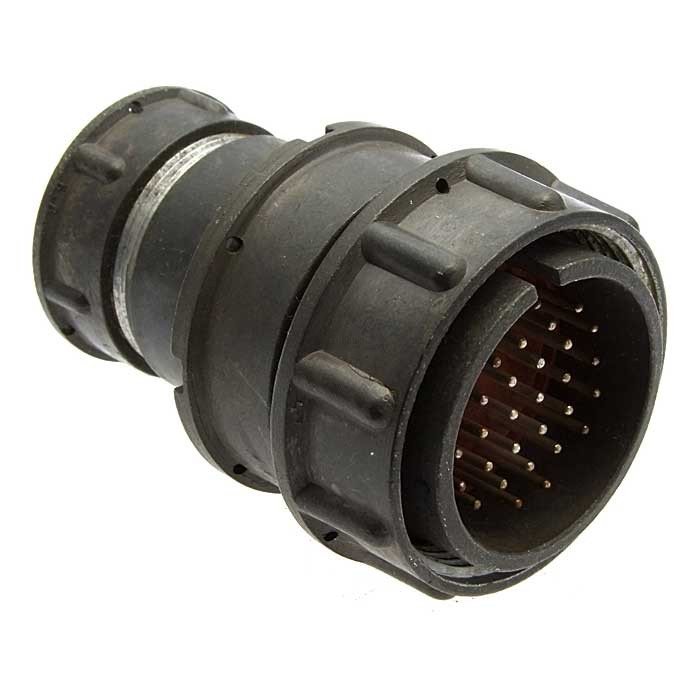

Конструктивно разъём выполнен в виде кабельной вилки с прямым патрубком под экранированный кабель. Такое исполнение обеспечивает не только электрический контакт, но и механическую защиту кабельной сборки, а также возможность экранирования линии для снижения влияния помех.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели. Иные значения, включая точные габаритные размеры, массу, материалы корпуса и контактов, в предоставленных данных отсутствуют и здесь не указываются.

• Количество контактов: 20
• Максимальное рабочее напряжение: до 560 В
• Токовая нагрузка: до 50 А
• Род тока: постоянный и переменный
• Рабочая частота: до 3 МГц
• Устойчивость к механическим ударам: ускорение до 1000 метров на секунду в квадрате (что соответствует примерно 100 g)
• Тип соединения: ручное
• Исполнение: вилка кабельная с прямым патрубком для экранированного кабеля
• Серия: 2РМДТ

Особенности серии 2РМДТ

Серия 2РМДТ объединяет коннекторы, рассчитанные на внутренний объёмный монтаж и способные коммутировать цепи с повышенной нагрузкой. При этом конкретная модель 2РМДТ36КПЭ20Ш5В1В имеет собственные ограничения по току и напряжению, указанные выше, и должна применяться с учётом этих значений.

Применение

Разъём 2РМДТ36КПЭ20Ш5В1В применяется в электро-, радио- и контрольно-измерительных приборах. Он подходит для коммутации цепей постоянного и переменного тока в пределах заявленных электрических параметров, а также для работы в условиях механических нагрузок, включая удары с ускорением до 1000 метров на секунду в квадрате.

Благодаря кабельному исполнению с прямым патрубком под экранированный кабель изделие удобно использовать при монтаже жгутов и соединительных линий внутри приборов и блоков, где требуется аккуратная прокладка и защита проводников. Ручное соединение упрощает сборку, обслуживание и замену кабельных узлов без применения специального инструмента.

Рекомендации по подбору и эксплуатации

1. Перед подключением убедитесь, что параметры цепи по току и напряжению не превышают значений до 50 А и до 560 В соответственно.
2. Учитывайте ограничение по частоте: разъём рассчитан на работу с сигналами и токами частотой до 3 МГц.
3. Используйте экранированный кабель, соответствующий прямому патрубку вилки, для сохранения заявленных свойств соединения.
4. При монтаже избегайте нагрузок, превышающих указанную ударную стойкость, чтобы не нарушить целостность контактов и корпуса.

Соблюдение этих условий обеспечивает корректную работу соединителя в составе электротехнических и измерительных устройств и продлевает срок его службы.
