Назначение разъёма 2РМДТ36КПЭ20Г5В1В

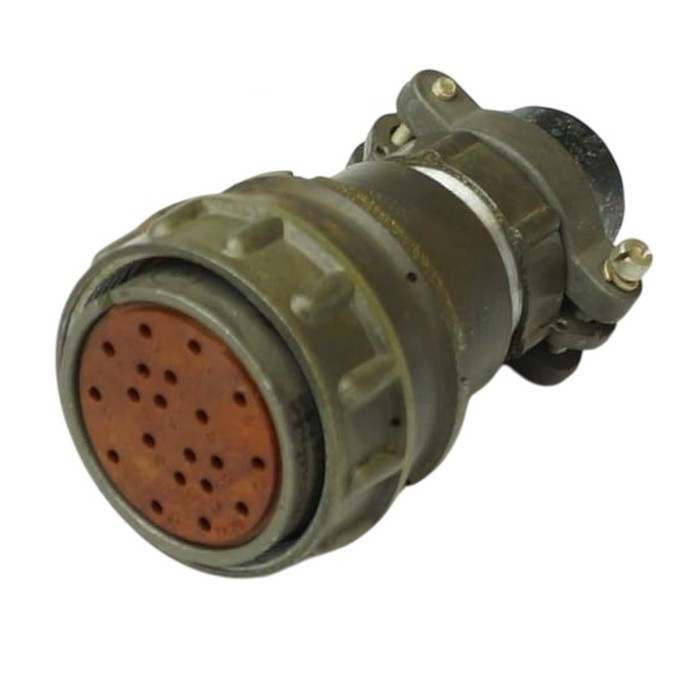

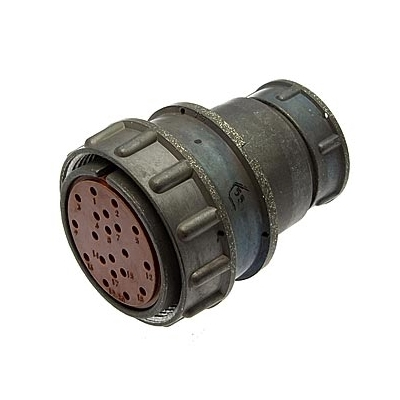

2РМДТ36КПЭ20Г5В1В — это цилиндрический низкочастотный негерметичный разъём серии 2РМДТ, предназначенный для организации надёжного электрического соединения в радиоэлектронных устройствах, приборостроении и промышленной электронике. Изделие применяется в цепях, где требуется стабильная передача сигнала на частотах до 3 мегагерц, а также коммутация цепей питания и управления в составе блоков и кабельных сборок.

Разъём выпускается заводом «Элекон»; рассматриваемые партии охватывают период с 2015 по 2026 год, включая изделия 2016 года выпуска. Изделие относится к категории 2РМД, артикул позиции — 2748.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме серии 2РМ и содержит следующие сведения:

• 2РМДТ — тип соединителя, предназначенного для длинных электрических цепей;
• 36 — условный размер корпуса;
• КПЭ — блочно-кабельный корпус с прямым патрубком, эллиптический;
• 20 — количество контактов;
• Г5 — розетка с определённым сочетанием контактов;
• В1В — серебряное покрытие контактов, цилиндрический контакт, всеклиматическое исполнение.

Разъём имеет 20 контактов диаметром 1 миллиметр с серебряным покрытием, что обеспечивает стабильное переходное сопротивление. Исполнение В1В соответствует всеклиматическому варианту, то есть изделие рассчитано на эксплуатацию в различных климатических зонах.

Технические характеристики и установочные размеры

Ниже приведены подтверждённые параметры изделия:

• условный размер корпуса — 36 миллиметров;
• посадочное отверстие — диаметр 36 миллиметров;
• резьбовое соединение левое — метрическая резьба М36, шаг 1 миллиметр;
• разъёмная часть — розетка;
• материал корпуса — алюминиевый сплав АЛ-11;
• материал изолятора — АГ-4;
• установочные размеры: длина 25 миллиметров, размер А — 35 миллиметров, размер В — 43 миллиметра;
• рабочий диапазон частот — до 3 мегагерц.

Корпус из сплава АЛ-11 обладает достаточной механической прочностью при небольшой массе, а изолятор из АГ-4 обеспечивает электрическую изоляцию и устойчивость к нагреву в пределах рабочих режимов.

Применение и условия эксплуатации

Разъём 2РМДТ36КПЭ20Г5В1В востребован в промышленной электронике, измерительной аппаратуре, системах управления и других радиоэлектронных устройствах, где требуется разъёмное соединение кабеля с блоком. Блочно-кабельное исполнение с прямым патрубком позволяет закрепить изделие на корпусе прибора и подвести кабель через эллиптический патрубок.

Всеклиматическое исполнение допускает работу изделия в разных климатических условиях. Благодаря негерметичной конструкции разъём не предназначен для работы в средах с повышенным давлением или прямым воздействием влаги, поэтому при монтаже следует учитывать условия эксплуатации конкретного устройства.

Перед установкой необходимо проверить соответствие посадочного отверстия диаметром 36 миллиметров и левой резьбы М36 с шагом 1 миллиметр ответным частям. Комплектация, гарантийные условия и страна производства в предоставленных данных не указаны.
