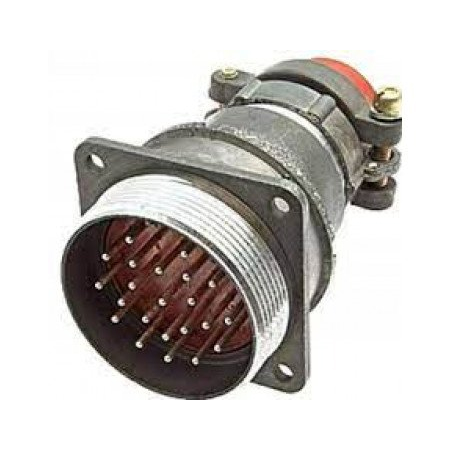

2РМДТ36БПН20Ш6В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМДТ36БПН20Ш6В1В — это цилиндрический негерметичный тропикоустойчивый низкочастотный электрический соединитель (упоминаются партии 2015–2020 гг., включая 2020 г. от Элекон).

Общие параметры

Соединитель блочный (Б), вилка (Ш), с 20 контактами, патрубок прямой неэкранированный (ПН), сочетание 6, покрытие контактов серебром (В1В), теплостойкость до 100 °С. Габаритный размер корпуса 36.

Рабочие условия

Предназначен для цепей постоянного и переменного тока (до 3 МГц), диапазон температур от -60 °С до +100 °С (смена до +180 °С при серебре), виброустойчивость 50–10000 Гц до 170 дБ, удары до 5000 м/с², давление от 10⁻¹² мм рт. ст. до 5 кгс/см².

Надежность

Наработка минимум 1000 ч, сочленения-расчленения 500 циклов, сохраняемость 15 лет.

Области применения

Авиационная и космическая техника: благодаря высокой устойчивости к вибрациям, ударам, широкому диапазону рабочих температур и способности функционировать в условиях значительных перепадов давления.
Военная техника: используется в системах связи, управления и контроля наземной, морской и воздушной аппаратуры, требующей высокой надежности в экстремальных условиях эксплуатации.
Промышленное оборудование: применяется в тяжелой индустрии, а также в автоматизированных системах управления, работающих в жестких производственных средах.
Железнодорожный транспорт: подходит для использования в системах управления и сигнализации подвижного состава, где важна долговечность и устойчивость к внешним воздействиям.

Описание

Назначение соединителя 2РМДТ36БПН20Ш6В1В

2РМДТ36БПН20Ш6В1В — это цилиндрический негерметичный тропикоустойчивый низкочастотный электрический соединитель серии 2РМД, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории блочных соединителей и выпускается в исполнении вилки с двадцатью контактами.

Конструктивное обозначение расшифровывается последовательно: тип корпуса 36, блочное исполнение, вилка, прямой неэкранированный патрубок, сочетание 6 и покрытие контактов серебром В1В. Соединитель применяется там, где требуется стабильная передача сигнала и питания в условиях повышенных механических и климатических нагрузок. Упоминаются партии выпуска 2015–2020 годов, в том числе партии 2020 года производства Элекон.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данного исполнения соединителя. Они определяют его пригодность для работы в жёстких условиях эксплуатации.

Блочный соединитель в исполнении вилки, 20 контактов, патрубок прямой неэкранированный.
Покрытие контактов — серебро, сочетание 6, маркировка покрытия В1В.
Низкочастотный диапазон работы — постоянный и переменный ток частотой до 3 МГц.
Диапазон рабочих температур от минус 60 °С до плюс 100 °С, при серебряном покрытии допускается кратковременная смена температуры до плюс 180 °С.
Виброустойчивость в диапазоне 50–10000 Гц при ускорении до 170 дБ.
Устойчивость к ударам с ускорением до 5000 м/с².
Работоспособность при давлении от 10 в минус двенадцатой степени мм ртутного столба до 5 кгс/см².
Наработка не менее 1000 часов, ресурс сочленений-расчленений — 500 циклов.
Сохраняемость — 15 лет.

Условия эксплуатации и применение

Соединитель рассчитан на работу в цепях постоянного и переменного тока и сохраняет работоспособность при значительных перепадах давления, интенсивной вибрации и ударных воздействиях. Такое сочетание параметров делает его пригодным для ответственных систем, где недопустимы отказы коммутации.

Основные области применения:

Авиационная и космическая техника — благодаря устойчивости к вибрациям, ударам, широкому температурному диапазону и работе при пониженном давлении.
Военная техника — системы связи, управления и контроля наземной, морской и воздушной аппаратуры, эксплуатируемой в экстремальных условиях.
Промышленное оборудование — тяжёлая индустрия и автоматизированные системы управления, работающие в жёстких производственных средах.
Железнодорожный транспорт — системы управления и сигнализации подвижного состава, где важны долговечность и стойкость к внешним воздействиям.

Тропикоустойчивое исполнение дополнительно повышает стойкость изделия к влажности и агрессивным климатическим факторам. При подборе соединителя следует учитывать число контактов, тип патрубка и покрытие контактов, поскольку именно эти параметры определяют совместимость с ответной частью и условия эксплуатации.
