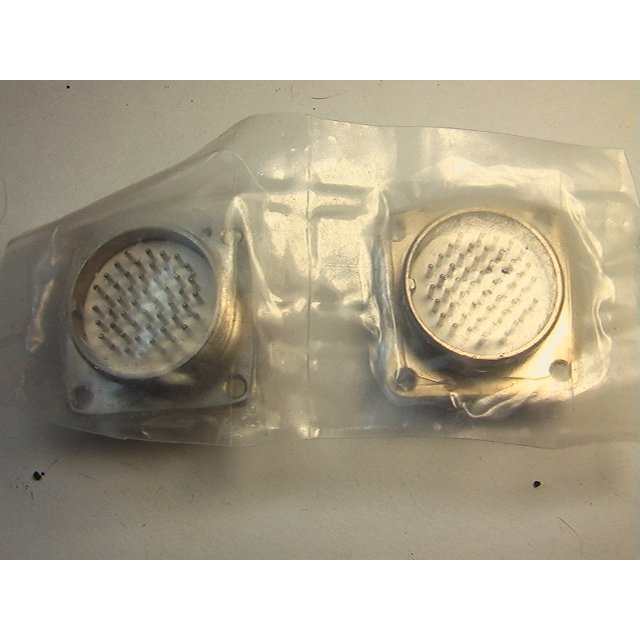

2РМДТ36БПН20Г6В1В: надёжный разъём для ответственных соединений

2РМДТ36БПН20Г6В1В — круглый электрический соединитель серии 2РМДТ, предназначенный для создания разъёмных многоконтактных соединений в промышленном, приборостроительном и специальном оборудовании. Такие разъёмы применяют там, где важны механическая прочность, стабильность электрического контакта и устойчивость соединения к вибрациям, внешним воздействиям и многократным циклам стыковки.

Маркировка 2РМДТ36БПН20Г6В1В указывает на принадлежность изделия к унифицированной серии цилиндрических разъёмов с фиксируемым соединением. Конкретное исполнение определяет конструктивные особенности корпуса, вариант контактов, тип сочленения и климатическое либо защитное исполнение. Благодаря этому разъём может использоваться при проектировании и ремонте сложных кабельных сборок, панелей управления, измерительных систем и распределительных устройств.

Где применяется разъём 2РМДТ36БПН20Г6В1В

Разъёмы семейства 2РМДТ востребованы в системах, где требуется компактно разместить несколько электрических цепей в одном надёжном интерфейсе. Модель 2РМДТ36БПН20Г6В1В подходит для коммутации сигнальных, управляющих и низковольтных силовых линий — при условии соблюдения параметров, установленных для конкретного контактного исполнения.

Типичные области применения:

• промышленная автоматика и системы управления;

• шкафы электрооборудования и распределительные панели;

• измерительная и испытательная аппаратура;

• телеметрические комплексы;

• оборудование связи и передачи сигналов;

• транспортная техника;

• авиационные, морские и специальные технические системы;

• кабельные жгуты для оборудования с повышенными требованиями к надёжности.

Цилиндрическая конструкция удобна для монтажа на корпус, приборную панель или кабель. Разъёмное соединение облегчает обслуживание: кабельный жгут, блок или отдельный модуль можно отсоединить без разборки всей установки.

Особенности конструкции

Ключевая задача разъёма 2РМДТ36БПН20Г6В1В — обеспечить устойчивый контакт между проводниками в условиях эксплуатации, где обычные бытовые соединители недостаточно надёжны. Корпус и узел сочленения рассчитаны на точную ориентацию частей разъёма при подключении, а фиксация предотвращает самопроизвольное расстыковывание при вибрации или перемещении кабеля.

К основным конструктивным особенностям относятся:

• круглая форма корпуса, удобная для компактного размещения;

• многоконтактная компоновка для передачи нескольких цепей через один разъём;

• механическая фиксация соединённой пары;

• направляющие элементы, исключающие неверное сопряжение контактов;

• возможность использования в составе кабельных сборок и панельного оборудования;

• разделение цепей внутри одного соединителя по назначению и сечению проводников.

Особое значение имеет правильная распайка контактов. При подключении необходимо использовать документацию на конкретную модификацию, соблюдать нумерацию гнёзд, допустимое сечение проводов, требования к изоляции и технологию монтажа.

Что учитывать при подборе

При выборе и применении 2РМДТ36БПН20Г6В1В важно сверять не только общее наименование серии, но и полную маркировку. Даже внешне похожие разъёмы могут отличаться количеством контактов, их расположением, видом присоединения, способом монтажа и допустимыми электрическими нагрузками.

Перед установкой рекомендуется проверить:

• назначение ответной части разъёма;

• схему расположения и нумерации контактов;

• количество задействованных электрических цепей;

• номинальные токи и напряжения для используемых контактов;

• требуемое сечение кабеля;

• способ крепления на корпусе или кабеле;

• условия температуры, влажности, вибрации и загрязнения;

• необходимость экранирования сигнальных линий;

• совместимость с существующим жгутом или приборной частью.

Нельзя ориентироваться только на внешний диаметр корпуса или сходство обозначения. Для корректной стыковки требуется совпадение конструктивного исполнения ответных частей, контактной схемы и ключевания.

Монтаж и эксплуатация

Надёжность соединения во многом зависит от качества монтажа. Контакты должны устанавливаться без повреждения токопроводящей части и изоляции. Провода необходимо закреплять так, чтобы механическая нагрузка от кабеля не передавалась непосредственно на контактные элементы.

При сборке кабельной части рекомендуется:

• предварительно проверить соответствие контактов электрической схеме;

• применять проводники нужного сечения и подходящую изоляцию;

• соблюдать технологию обжима, пайки или другого предусмотренного способа присоединения;

• исключать натяжение, перекручивание и резкие перегибы кабеля у ввода;

• проверять отсутствие замыканий между цепями и на корпус;

• контролировать плотность и правильность фиксации после стыковки;

• проводить периодический осмотр соединения при работе оборудования в вибрационной среде.

Разъём 2РМДТ36БПН20Г6В1В представляет собой функциональное решение для организации многоконтактного электрического соединения в ответственной аппаратуре. Его применение позволяет упростить коммутацию кабельных жгутов, повысить удобство технического обслуживания и обеспечить стабильность соединений при соблюдении требований к подбору, монтажу и эксплуатации.
