2РМДТ36БПН20Г5В1В: приборная розетка для надежных электрических соединений

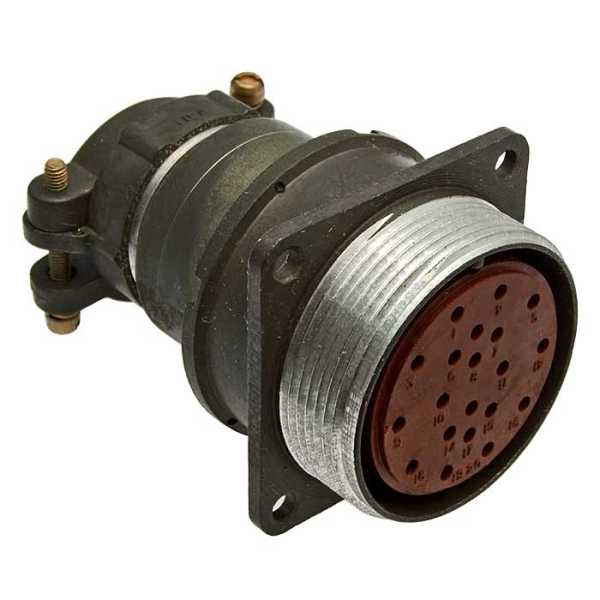

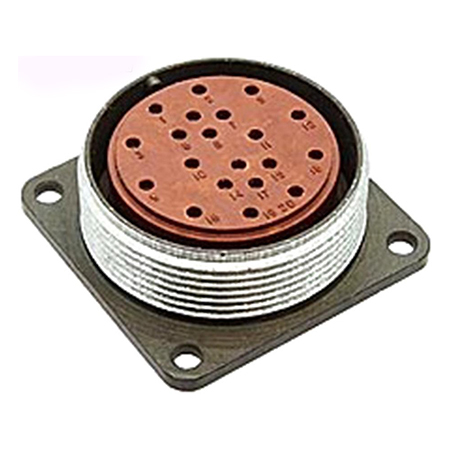

Разъем 2РМДТ36БПН20Г5В1В представляет собой приборную блочную розетку серии 2РМДТ, рассчитанную на применение в цепях постоянного и переменного тока. Конструкция с прямым патрубком, гайкой для неэкранированного кабеля и серебряным покрытием контактов ориентирована на создание стабильных многоконтактных соединений в оборудовании, где важны вибростойкость, электрическая прочность и удобство обслуживания.

Назначение и конструкция

Соединитель относится к цилиндрическим низкочастотным разъемам внутреннего объемного монтажа. Он используется для коммутации электрических цепей в приборах, шкафах управления, измерительной технике, системах автоматики, испытательных стендах и другом специальном оборудовании.

Исполнение 2РМДТ36БПН20Г5В1В включает:

• приборную, или блочную, розетку;

• корпус условного размера 36;

• прямой патрубок;

• гайку, предназначенную для неэкранированного кабеля;

• контактную часть на 20 контактов;

• серебряное покрытие контактов;

• резьбовую фиксацию в сочлененном положении.

Такая компоновка помогает получить механически надежное разъемное соединение и снижает риск самопроизвольного разъединения при вибрации и эксплуатационных нагрузках.

Основные технические параметры

Для исполнения 2РМДТ36БПН20Г5В1В указываются следующие электрические характеристики:

Сочетание высокой изоляционной стойкости, малого переходного сопротивления и сравнительно низкой межконтактной емкости делает разъем подходящим для многоканальных силовых и сигнальных цепей в рамках допустимых режимов эксплуатации.

Эксплуатационные свойства

Серия 2РМДТ рассчитана на работу в сложных условиях. Для разъемов данного типоразмера приводятся рабочие температуры от −60 до +100 °C, возможность эксплуатации при относительной влажности до 98% при температуре +40 °C, а также устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц. Предельное число сочленений и расчленений составляет до 500 циклов.

Контактная группа с серебряным покрытием способствует снижению контактного сопротивления и поддержанию стабильной проводимости. Однако при проектировании оборудования важно учитывать фактическую среду эксплуатации, тип подключаемого кабеля, допустимый ток по каждому контакту, распределение нагрузки по контактам и требования к защите от внешних воздействий.

Расшифровка обозначения

Маркировка 2РМДТ36БПН20Г5В1В позволяет определить основные конструктивные особенности соединителя:

• 2РМДТ — серия цилиндрических низкочастотных соединителей;

• 36 — размер корпуса;

• Б — приборное, блочное исполнение;

• П — прямой патрубок;

• Н — гайка для неэкранированного кабеля;

• 20 — число контактов;

• Г — розетка;

• 5 — вариант сочетания контактов;

• В — серебряное покрытие контактов.

При подборе ответной части необходимо обязательно сверять тип соединителя, схему расположения контактов, сочетание контактов, исполнение корпуса и способ фиксации. Внешнее сходство разъемов не гарантирует их полной взаимозаменяемости.

Где применяется 2РМДТ36БПН20Г5В1В

Разъем 2РМДТ36БПН20Г5В1В может применяться в следующих задачах:

• подключение жгутов и кабельных сборок к приборным панелям;

• межблочное соединение в системах промышленной автоматики;

• коммутация силовых, управляющих и измерительных цепей;

• оборудование связи, контроля, телеметрии и испытаний;

• электрические шкафы, пульты управления и специализированные комплексы;

• аппаратура, эксплуатируемая при вибрации, перепадах температур и повышенной влажности.

Перед монтажом рекомендуется проверить соответствие сечения проводников токовой нагрузке, качество обжима или пайки контактов, правильность распиновки, отсутствие повреждений изолятора и надежность фиксации разъема. Соблюдение этих условий напрямую влияет на долговечность и электрическую надежность соединения.
