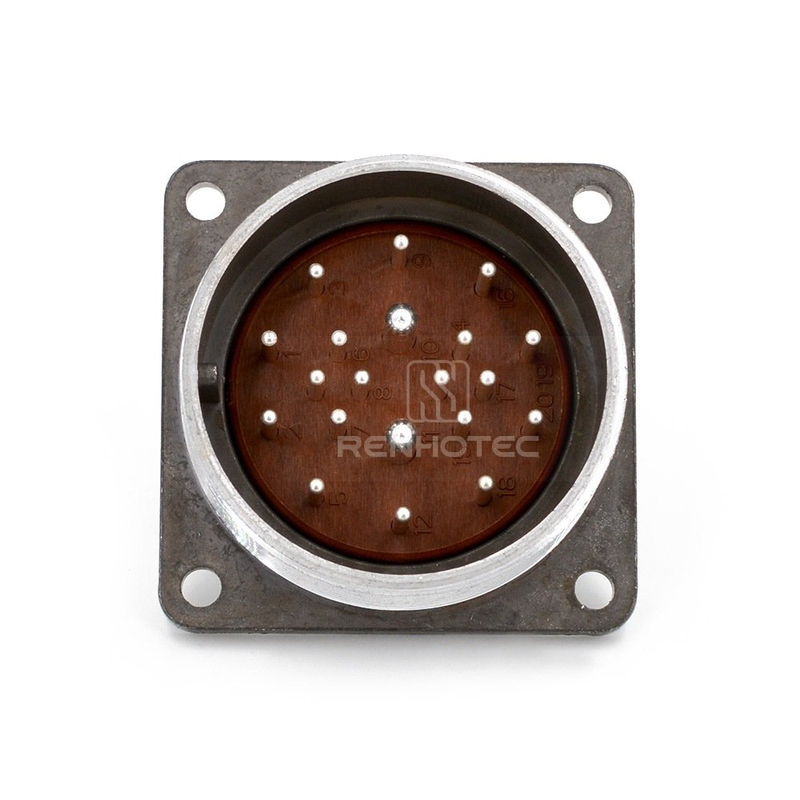

2РМДТ36БПЭ20Ш6В1В 2017г Элекон

Цена:

5200 ₽

В наличии: 20 шт.

Производитель: Элекон

Технические характеристики

2РМДТ36БПЭ20Ш6В1В — это цилиндрический низкочастотный электрический разъём производства завода «Элекон», предназначенный для надёжного соединения в промышленных системах. Он относится к серии 2РМДТ и представляет собой вилку с кабельным прямым патрубком, оснащённую гайкой для экранированного кабеля.

Разъём имеет 20 контактов: 18 гнезд диаметром 1,5 мм и 2 гнезда диаметром 3 мм, выполненных из латуни с серебряным покрытием (Ag). Метод сочленения — резьбовой (шаг M39×1,5 мм), монтаж электрический — пайка, механический — объёмный.

Корпус из алюминиевого сплава А-22 с оксидным покрытием, серого цвета, изолятор — карболит коричневого цвета. Габариты: диаметр 45 мм, высота 59 мм, масса около 76 г. Поляризация — одношпоночная.

Рабочее напряжение до 700 В, ток на контакт: 10 A для Ø1,5 мм и 36 A для Ø3 мм, суммарный ток на разъём — до 147 A. Сопротивление контактов: не более 2,5 мОм (Ø1,5 мм) и 0,8 мОм (Ø3 мм), сопротивление изоляции — 5000 МОм.

Интервал температур от -60 до +100 °C (теплостойкость 1, до 100 °C), влажность 98% при +40 °C, давление от 10⁻⁵ до 3000 мм рт. ст. Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы 170 дБ, удары до 500 g. Ресурс — 500 соединений, наработка 175 000 ч при 80 °C на контакте.

Соответствует ТУ ГЕ0.364.126, вид приемки «5»-ВП, ПЗ, климатическое исполнение В2.1. Используется в авиации, промышленности и спецтехнике для герметичных (но без уплотнительной втулки) соединений в любых положениях.

Описание

2РМДТ36БПЭ20Ш6В1В

2РМДТ36БПЭ20Ш6В1В: назначение и особенности разъёма

Разъём 2РМДТ36БПЭ20Ш6В1В применяется в электротехнических системах, где требуется надёжное многоконтактное соединение кабелей и оборудования. Такие соединители востребованы в промышленной автоматике, приборостроении, транспортной технике, телекоммуникационном оборудовании и других областях, предъявляющих повышенные требования к стабильности электрических цепей.

Маркировка изделия отражает его принадлежность к серии 2РМДТ и конструктивное исполнение. Разъём предназначен для организации разъёмного соединения, которое упрощает монтаж, техническое обслуживание, диагностику и замену отдельных узлов без необходимости вмешательства в постоянную проводку.

Конструктивные особенности

Исполнение 2РМДТ36БПЭ20Ш6В1В рассчитано на использование в составе кабельных линий и аппаратуры. Конструкция обеспечивает точную фиксацию сочленяемых частей, а многоконтактная схема позволяет передавать несколько электрических сигналов или цепей через один компактный интерфейс.

К ключевым характеристикам подобных разъёмов относятся:

многоконтактная компоновка для подключения нескольких цепей;
устойчивость к механическим воздействиям при правильной установке;
надёжная фиксация в соединённом положении;
удобство интеграции в оборудование и кабельные сборки;
возможность применения в системах с ограниченным монтажным пространством;
маркированные контакты, упрощающие подключение и контроль распайки.

Буквенно-цифровое обозначение важно учитывать полностью: отдельные символы могут указывать на тип корпуса, вариант контактов, особенности монтажа, климатическое исполнение и другие параметры. Поэтому при подборе ответной части и проектировании кабельной сборки необходимо сверять полную маркировку изделия с технической документацией.

Где используется 2РМДТ36БПЭ20Ш6В1В

Разъём может использоваться в оборудовании, где требуется компактное, обслуживаемое и защищённое электрическое соединение. Наиболее типичные направления применения включают:

системы автоматизации производственных процессов;
контрольно-измерительные приборы;
шкафы управления и распределительные устройства;
бортовое оборудование транспорта;
системы связи и передачи сигналов;
специализированные кабельные жгуты;
испытательные стенды и лабораторные комплексы.

Использование унифицированных разъёмных соединений помогает сократить время монтажа и обслуживания. При необходимости оборудование можно быстро отключить, проверить или заменить, сохранив целостность основной кабельной инфраструктуры.

На что обратить внимание при монтаже

Для стабильной работы соединителя необходимо соблюдать требования к подключению контактов, выбору кабеля и механической фиксации. Неправильная распайка, несоответствие сечения проводников или нарушение последовательности соединения способны привести к ошибкам в работе системы.

Перед монтажом рекомендуется проверить:

соответствие разъёма проектной документации;
совместимость с ответной частью;
схему нумерации и назначение контактов;
качество обжима или пайки проводников;
отсутствие повреждений корпуса и контактной группы;
надёжность фиксации кабеля и отсутствие чрезмерного изгиба;
корректность подключения экранирования, если оно предусмотрено конструкцией линии.

После установки полезно выполнить электрическую проверку цепей: убедиться в отсутствии коротких замыканий, обрывов и перепутанных контактов. Такой подход особенно важен для многоконтактных соединений, используемых в ответственных системах управления и контроля.

Значение точной маркировки

2РМДТ36БПЭ20Ш6В1В — это не просто обозначение разъёма, а набор параметров, определяющих его совместимость и функциональное назначение. Для замены или включения изделия в новую конструкцию следует использовать полную маркировку, поскольку внешне похожие модификации могут отличаться числом контактов, расположением ключей, способом сочленения и другими конструктивными признаками.

Грамотный подбор и корректный монтаж разъёма 2РМДТ36БПЭ20Ш6В1В позволяют обеспечить устойчивое соединение электрических цепей, упростить обслуживание оборудования и повысить надёжность всей системы.
